Назначение соединителя

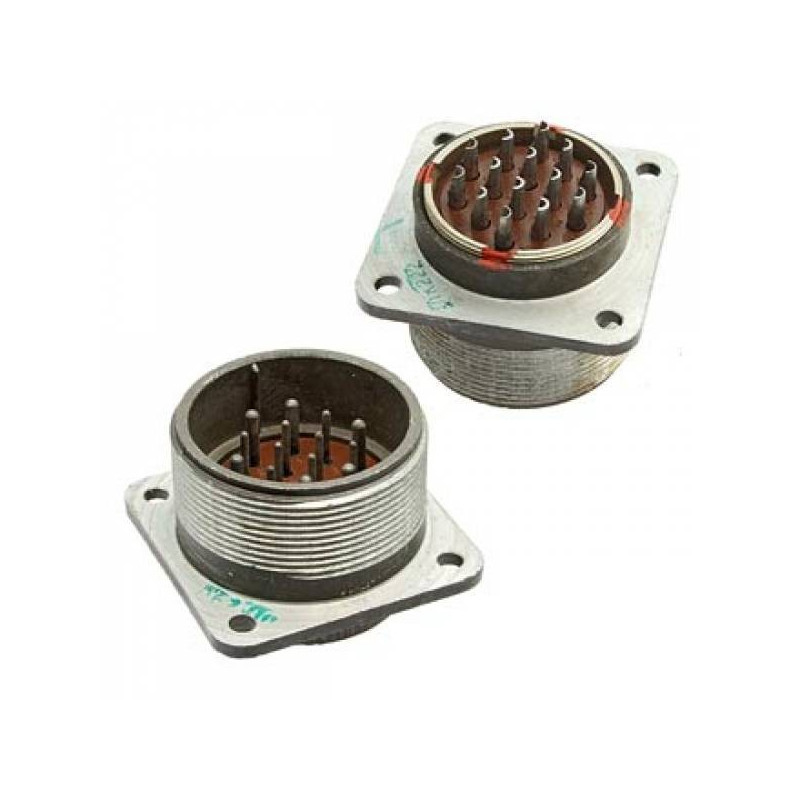

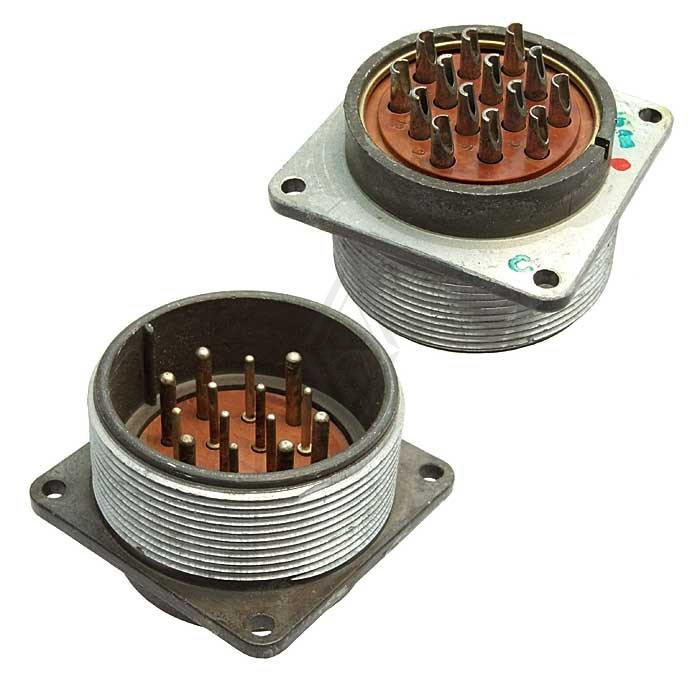

Вилка 2РТ40П14ЭГ2-А представляет собой кабельный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для электрического соединения кабелей и жгутов в составе различных технических систем, обеспечивая передачу сигналов и питающего напряжения между блоками и узлами оборудования.

Соединитель относится к типу 2РТ с условным размером корпуса 40 и конструктивным исполнением П, то есть выполнен в виде прямого патрубка. Такое исполнение удобно для подключения кабеля с задней стороны корпуса прибора и обеспечивает аккуратную укладку проводки внутри аппаратуры.

Конструктивные особенности и электрические параметры

Вилка содержит 14 контактов, различающихся по диаметру и назначению. Восемь контактов имеют диаметр 1,5 мм, а шесть контактов — диаметр 2,5 мм. Разделение контактов по диаметру позволяет использовать один соединитель одновременно для цепей с разной токовой нагрузкой. Тип контактов — Г (вилка), материал изолятора — А.

Электрические характеристики соединителя определяются параметрами его контактной группы:

• рабочий ток для контактов диаметром 1,5 мм составляет до 10 А;
• рабочий ток для контактов диаметром 2,5 мм составляет до 25 А;
• максимальное рабочее напряжение достигает 700 В постоянного тока;
• сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.

Столь низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность электрического соединения и минимальные потери при передаче тока. Сочетание контактов двух типоразмеров делает вилку универсальным решением для смешанных цепей, где требуются и силовые, и сигнальные линии.

Механические свойства и надёжность

Ресурс соединителя по количеству сочленений и расчленений достигает 500 циклов, что позволяет многократно подключать и отключать кабель без потери рабочих качеств. Минимальная наработка составляет не менее 1000 часов. Габаритные размеры изделия — 61,1 на 52,5 на 66,1 мм.

Эти параметры характеризуют вилку как элемент, рассчитанный на длительную эксплуатацию в составе аппаратуры, включая случаи, когда требуется периодическое пересоединение кабелей при обслуживании, настройке или замене блоков.

Условия эксплуатации и применение

Вилка предназначена для работы в широком диапазоне температур: температура окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия, температура перегрева контактов — до плюс 180 градусов Цельсия. Кроме того, соединитель может эксплуатироваться в условиях пониженного атмосферного давления, а также подвергаться механическим ударам и вибрациям.

Соединитель 2РТ40П14ЭГ2-А подходит для внутреннего и наружного применения при условии защиты от пыли и воды. Он используется в различных электрических цепях как постоянного, так и переменного тока. Благодаря сочетанию прочной конструкции, широкого температурного диапазона и устойчивости к внешним воздействиям вилка 2РТ40П14ЭГ2-А является надёжным и многофункциональным элементом для соединения кабелей в различных технических системах.

Краткая сводка характеристик

• Тип соединителя: 2РТ;
• Условный размер корпуса: 40;
• Конструктивное исполнение: П (прямой патрубок);
• Количество контактов: 14 (8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм);
• Материал изолятора: А;
• Тип контактов: Г (вилка);
• Артикул: 4698;
• Категория: 2РТ40.

Указанные параметры подтверждают применимость вилки в радиоэлектронной и радиотехнической аппаратуре, в электрических цепях постоянного и переменного тока, в том числе при воздействии пониженного атмосферного давления, ударов и вибраций.
