Назначение соединителя

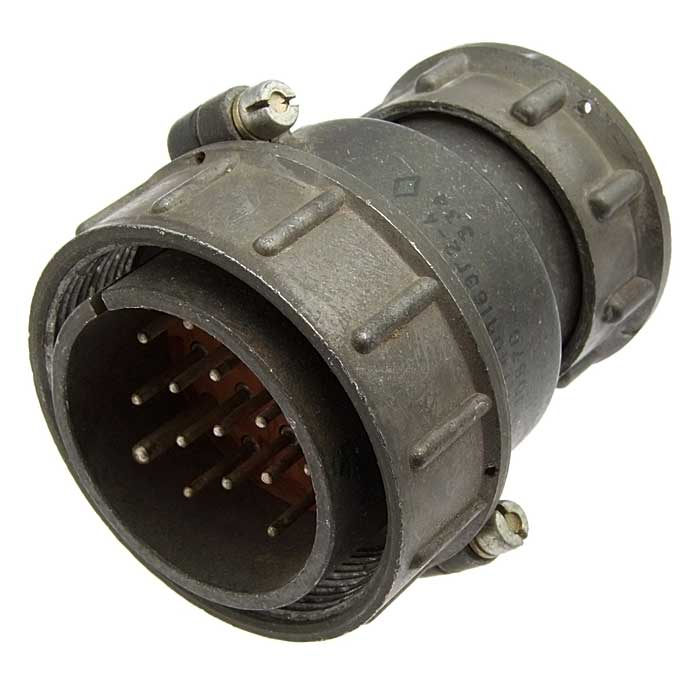

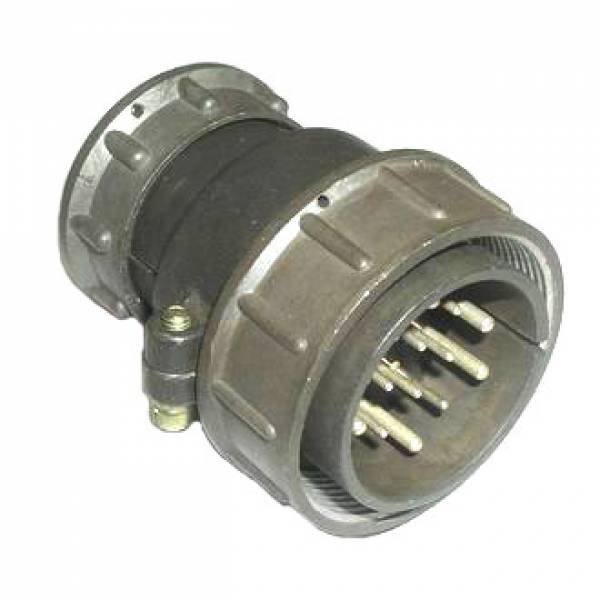

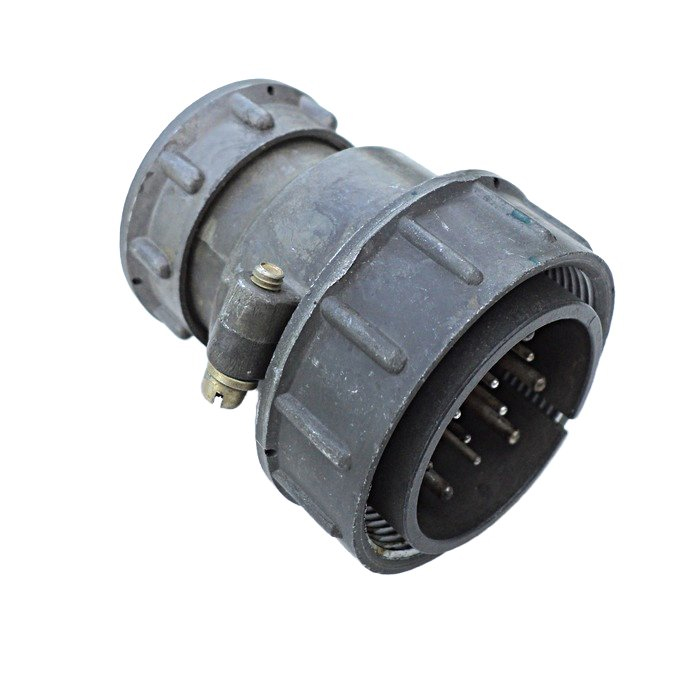

2РТ40П14ЭГ2-А — приборная розетка типа 2РТ, представляющая собой негерметичный электрический разъём общего назначения. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка относится к приборной части соединителя и устанавливается на корпусе прибора, обеспечивая электрическое соединение с ответной частью.

Разъём применяется во внутренних и наружных установках с защитой от пыли и влаги, а также в аппаратуре, к которой предъявляются повышенные требования по механической стойкости. Артикул изделия — 4699, категория — 2РТ40. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Структура обозначения 2РТ40П14ЭГ2-А несёт информацию о конструкции и характеристиках изделия:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 14 — количество контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм;
• ЭГ2 — серия с покрытием контактов серебром;
• А — материал изолятора.

Технические характеристики

Электрические и эксплуатационные параметры соединителя определяют его применимость в аппаратуре с высокими нагрузками:

• максимальная токовая нагрузка на контакты диаметром 1,5 мм — 20 А;
• максимальная токовая нагрузка на контакты диаметром 2,5 мм — 35 А;
• общая нагрузка — до 230 А;
• рабочее напряжение — до 850 В;
• сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм;
• сопротивление изоляции — не менее 5000 МОм.

Такое сочетание параметров позволяет использовать розетку как в слаботочных сигнальных цепях, так и в силовых линиях с существенным током.

Условия эксплуатации и надёжность

Климатическое исполнение изделия — УХЛ. Рабочая температура достигает плюс 60 градусов Цельсия. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Конструкция рассчитана на работу при пониженном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля.

Показатели надёжности включают не менее 500 циклов сочленения и расчленения и наработку не менее 1000 часов. Это делает розетку пригодной для аппаратуры, где важны стабильность контакта и устойчивость к механическим воздействиям.

Область применения

Благодаря негерметичному исполнению общего назначения и высокой механической стойкости соединитель 2РТ40П14ЭГ2-А востребован в радиоэлектронной и радиотехнической аппаратуре, включая приборы, работающие в условиях вибрации и ударных нагрузок. Розетка устанавливается на приборной части и служит для организации многоцепного соединения с восемью контактами диаметром 1,5 мм и шестью контактами диаметром 2,5 мм.

При монтаже следует учитывать отсутствие патрубка у приборной части и негерметичный характер разъёма: для наружных установок требуется защита от пыли и влаги. Серебряное покрытие контактов серии ЭГ2 обеспечивает стабильное переходное сопротивление в течение заявленного ресурса.
