Назначение соединителя 2РТ40П14ЭГ2

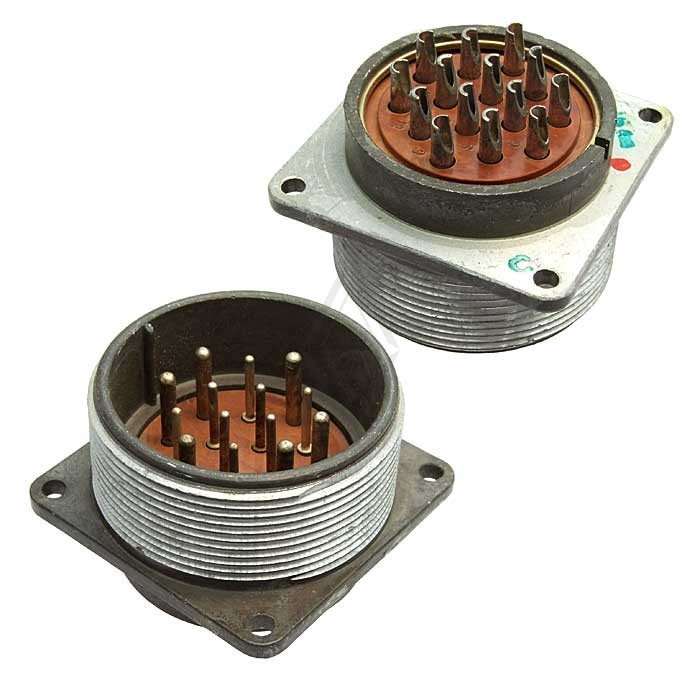

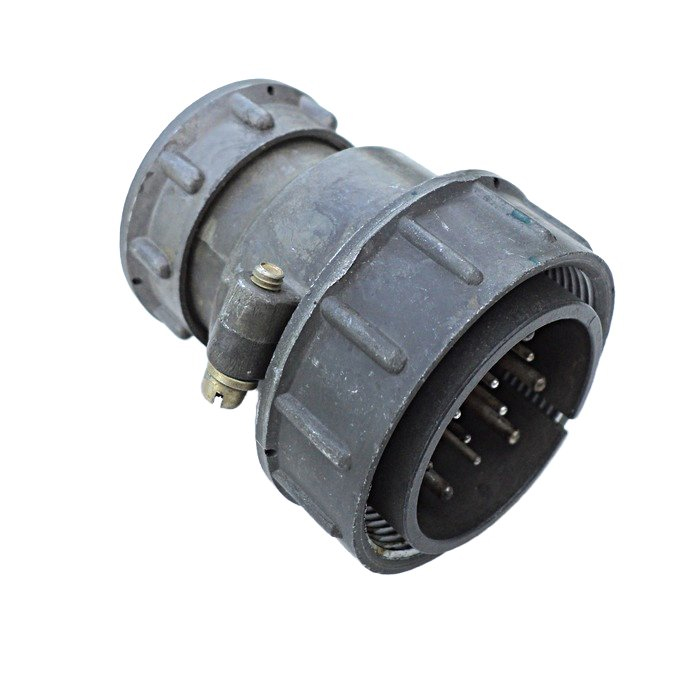

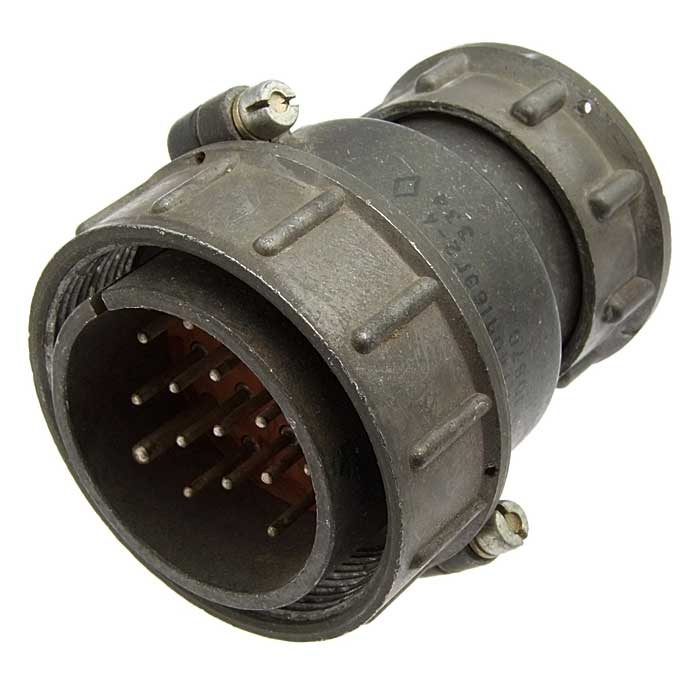

2РТ40П14ЭГ2 — кабельная вилка, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре. Соединитель относится к категории 2РТ40 и выпускается под артикулом 4697. Изделие используется там, где требуется электрическое соединение кабеля с ответной частью — розеткой соответствующего типа и типоразмера корпуса.

Применение вилки целесообразно в составе приборов и устройств, где необходимы разъёмные соединения с повышенной токовой нагрузкой на отдельные контакты, работа при значительных рабочих напряжениях и сохранение работоспособности в течение длительного срока. Конструктивное исполнение с прямым патрубком и исполнение для экранированного кабеля делают изделие пригодным для линий, к которым предъявляются требования по экранированию и механической защите кабеля в месте ввода в корпус соединителя.

Расшифровка условного обозначения

Обозначение 2РТ40П14ЭГ2 построено по стандартной схеме, в которой каждая позиция указывает на конкретную особенность изделия:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 14 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — тип контактов — вилка;
• 2 — обозначение сочетания контактов: восемь контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм;
• А — дополнительное обозначение по материалу изолятора, приведённое в имеющемся описании.

Подтверждённые технические характеристики

Контактная система и токовые нагрузки

Вилка содержит 14 контактов двух типоразмеров: восемь контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Такое сочетание позволяет одновременно коммутировать цепи с разной токовой нагрузкой в одном корпусе.

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — 10 А, по другим источникам — 20 А;
• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 25 А, по другим источникам — 35 А.

Электрические параметры

• Максимальное рабочее напряжение — не более 700 В, по другим источникам — до 850 В;
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
• Сопротивление изоляции — не менее 1000 МОм, по другим источникам — не менее 5000 МОм.

Приведённые значения различаются в зависимости от источника, поэтому при проектировании аппаратуры следует ориентироваться на требования конкретной документации на изделие и на режимы эксплуатации, в которых соединитель будет применяться.

Ресурс и сохраняемость

• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 часов;
• Срок сохраняемости — не менее 20 лет.

Совокупность этих показателей указывает на то, что соединитель рассчитан на многократное подключение и отключение в процессе эксплуатации, а также на длительное хранение без утраты рабочих свойств при соблюдении установленных условий хранения.

Область применения

2РТ40П14ЭГ2 применяется в радиоэлектронной и радиотехнической аппаратуре как кабельная вилка. Конструкция рассчитана на экранированный кабель, что важно для оборудования, где требуется снижение влияния помех и сохранение целостности экрана на участке соединения. Прямой патрубок обеспечивает удобный ввод кабеля и его механическое закрепление в корпусе вилки.

Сочетание контактов разных диаметров позволяет использовать вилку в цепях питания и в сигнальных цепях одновременно, а заявленные токовые нагрузки до 25 А на контактах диаметром 2,5 мм и до 10 А на контактах диаметром 1,5 мм дают возможность подключать достаточно мощные потребители. Рабочее напряжение до 700 В определяет применимость изделия в аппаратуре с соответствующими уровнями напряжений.

Данные VirtueMart характеристики для этой позиции не заполнены, поэтому приведённые сведения следует использовать как справочные. Производитель в предоставленных данных не указан, комплектация, гарантийные условия, страна производства и сертификаты в них также не приводятся.
