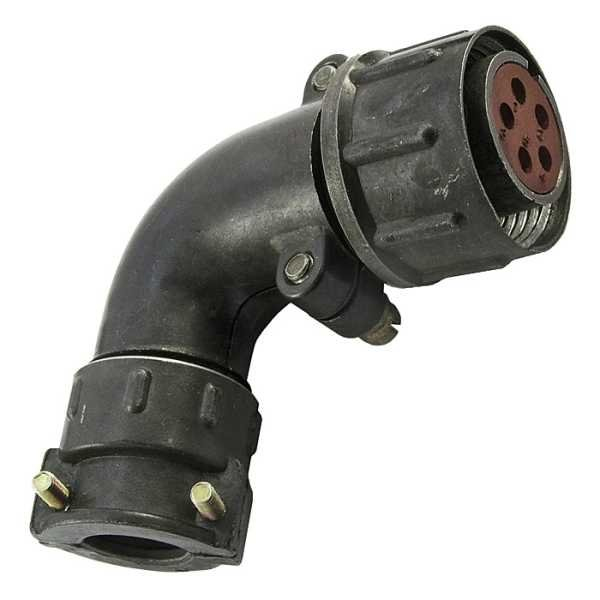

2РТ36У15НШ4АМ (угловая кабельная роз.)

2РТ36У15НШ4АМ — это кабельная угловая розетка серии 2РТ/2РТ-А, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. По доступным данным для близкой модели 2РТ36У15НШ4-А указаны 15 контактов: 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм; рабочий ток для этой группы контактов — от 10 А до 25 А, а максимальное постоянное напряжение — до 850 В.

Что означает обозначение

Маркировка 2РТ36У15НШ4АМ обычно читается как сочетание серии, типоразмера и исполнения. Буква У указывает на угловое исполнение кабельной розетки, а НШ4 — на вариант кабельного ввода/патрубка и конструктивное исполнение корпуса; индекс АМ может относиться к конкретному варианту модернизации или климатического/конструктивного исполнения в рамках семейства, поэтому его лучше сверять по паспорту именно на вашу модификацию.

Конструкция и применение

Такие разъёмы используют там, где нужен прочный многоконтактный кабельный ввод с резьбовым соединением и фиксированным позиционированием контактов. Угловой корпус удобен, когда кабель нужно вывести вдоль панели или корпуса без лишнего изгиба у точки подключения.

Практические особенности

Для этой группы разъёмов важны совпадение по типоразмеру, числу и диаметру контактов, а также по виду сочленения и исполнению патрубка. При подборе ответной части обычно проверяют не только обозначение серии, но и конкретный индекс исполнения, потому что внешне похожие модификации могут отличаться по контактной группе и механике фиксации.

Что стоит проверить перед применением

• Совпадение серии и типоразмера с ответной частью.

• Количество и диаметры контактов.

• Тип углового патрубка и способ монтажа кабеля.

• Рабочее напряжение и ток для вашей схемы.

Если нужно, я могу отдельно расшифровать обозначение 2РТ36У15НШ4АМ по каждому символу и сравнить его с 2РТ36П15НШ4 или ШР36У15НШ4 .
