2РТ36Б15Ш20В

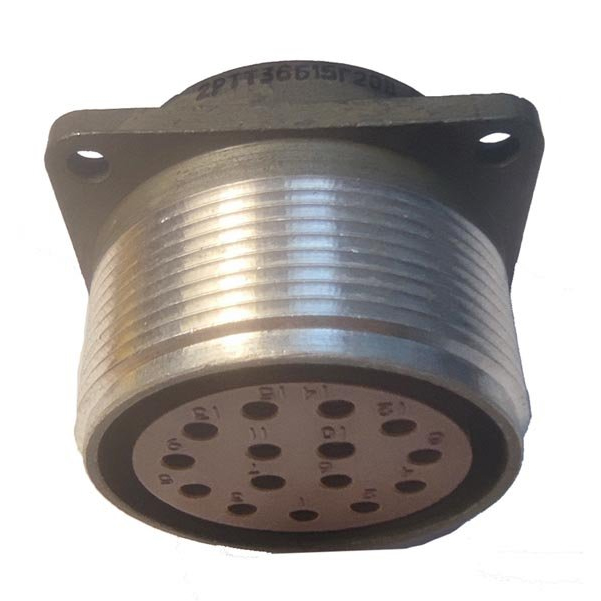

2РТТ36Б15Ш20В — это низкочастотный цилиндрический блочный соединитель с резьбовой фиксацией, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение).

Что означает обозначение

• 2РТТ — тип соединителя.

• 36 — условный размер корпуса.

• Б — блочное исполнение.

• 15 — количество контактов.

• Ш — вилка.

• 20 — сочетание контактов: 15 контактов, из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные параметры

У этого соединителя контакты, как правило, серебряные, монтаж выполняется пайкой, а корпус относится к пылебрызгозащищённым.
Для серии 2РТТ указывают сопротивление изоляции не менее 1000 МОм в одних источниках и до 5000 МОм в других справочных карточках; на практике это зависит от конкретной редакции ТУ и источника данных.
Часто приводят и ресурс: не менее 500 сочленений-расчленений и минимальную наработку 1000 часов.

Условия работы

Соединитель рассчитан на работу при температурах примерно от минус 60 до плюс 100 °C.
Также для него указывают стойкость к вибрации, одиночным и многократным ударам, что делает его подходящим для аппаратуры общего и промышленного назначения.

Где применяется

Такие соединители используют в радиоэлектронной и радиотехнической аппаратуре, в блоках приборов, шкафах и других электротехнических узлах, где нужен прочный разъём с резьбовым сочленением.
По сути, это типичный советско-российский круглый разъём общего назначения для надёжного межблочного соединения.

Важная ремарка

В карточках встречается очень похожее обозначение 2РТТ36БПН15Ш20В ; там дополнительно явно расшифрованы патрубок и гайка патрубка.
