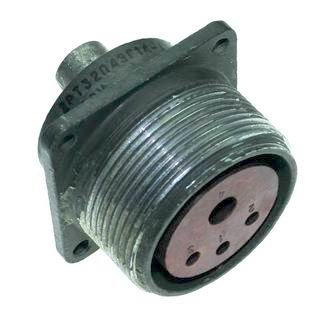

2РТ32ПК8ЭГ3 — это цилиндрический многоконтактный электрический разъём (розетка приборная) из серии 2РТ, применяемый для объемного монтажа в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

• 2РТ — серия соединителей цилиндрических, общее назначение;

• 32 — условный размер корпуса (габарит);

• П — приборный (панельный) вариант исполнения;

• К — исполнение под экранированный кабель (патрубок с гайкой для крепления бронированного/экранированного кабеля);

• 8 — количество контактов;

• Э — условное обозначение вида контактов в паре с вилкой (в приборном соединителе без патрубка гайка для крепления кабеля отсутствует);

• Г3 — тип контактов (гнезда/розеточные контакты);

• А (часто добавляют в конце: 2РТ32ПК8ЭГ3-А) — материал изолятора (обычно обозначает конкретную модификацию изоляции).

Основные технические характеристики

Для серии 2РТ32 (аналогично ШР32) характерны следующие параметры:

• Максимальное рабочее напряжение (постоянный ток): до 850 В (для некоторых исполнений — 700 В);

• Максимальная рабочая частота: до 3 МГц;

• Рабочий ток: 25 А (для данной модификации);

• Количество контактов: 8 шт;

• Диаметр контактов: 2,5 мм;

• Сопротивление контакта: не более 1,0 мОм (для диаметра 2,5 мм);

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях;

• Минимальная наработка: 5000 часов;

• Число сочленений-расчленений: не менее 500;

• Срок сохраняемости: 15 лет.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях:

• Температура окружающей среды: от –60 до +60 °C;

• Смена температур: от –60 до +110 °C;

• Вибрация: 1–5000 Гц, ускорение до 30 g;

• Механические удары: многократного действия до 35 g, одиночного — до 500 g;

• Линейное ускорение: до 200 g;

• Пониженное атмосферное давление: до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

Конструкция и применение

• Корпус приборный, с прямым патрубком для экранированного кабеля;

• Контакты — гнездовые (розеточные), покрытие — серебро;

• Предназначен для надёжного соединения в условиях вибрации и повышенных физических нагрузок;

• Применяется в aerospace, военной технике, энергетике, телекоммуникациях и промышленной электронике.
