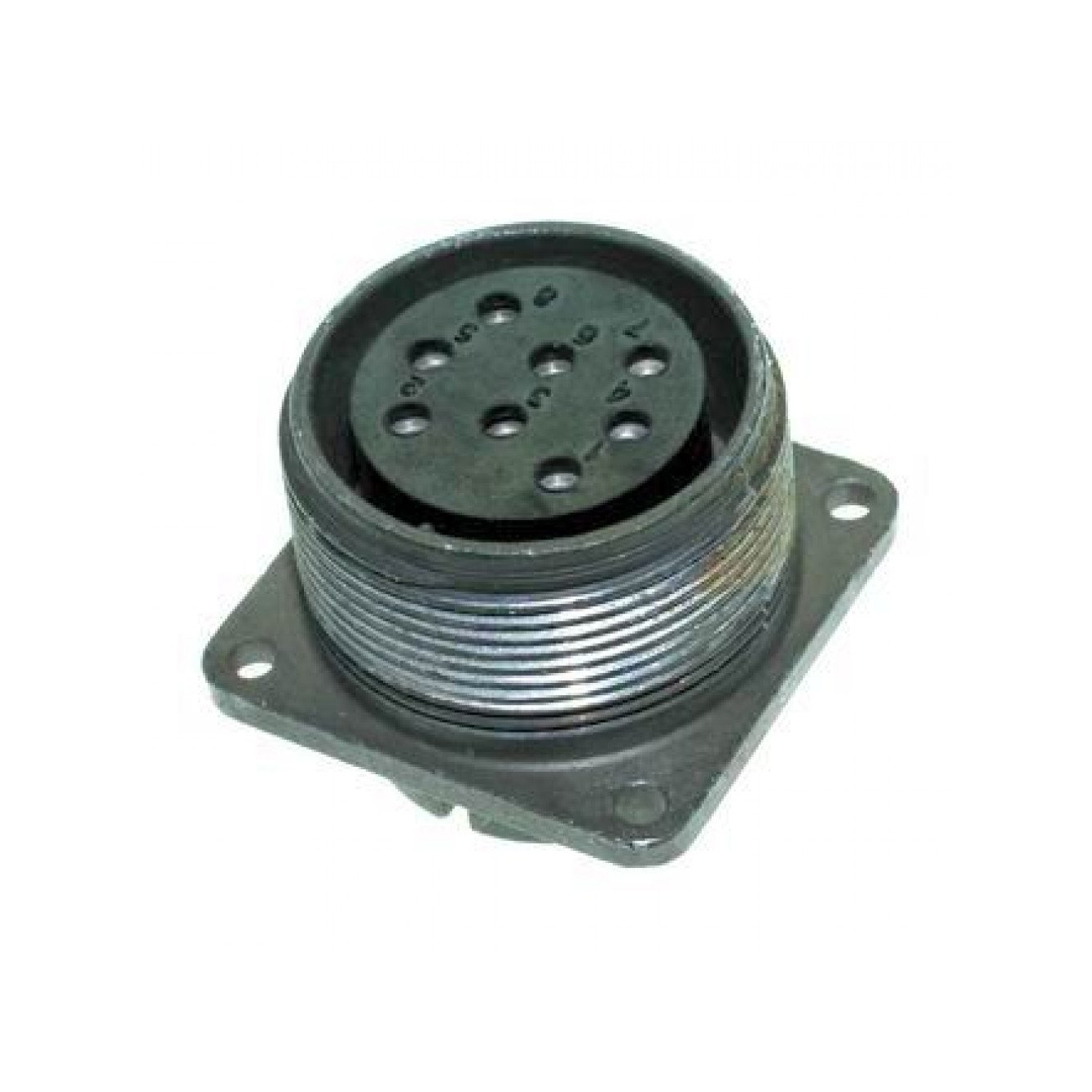

2РТ32П8ЭГ3 — вилка кабельная

2РТ32П8ЭГ3 — это многоконтактная электрическая вилка (кабельная часть соединителя) серии 2РТ, предназначенная для работы в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Расшифровка обозначения

Условное обозначение 2РТ32П8ЭГ3 расшифровывается следующим образом:

• 2РТ — тип соединителя (аналог/модернизация серии ШР/2РТ)

• 32 — условный размер корпуса (32)

• П — конструктивное исполнение кабельной части: с прямым патрубком (в отличие от «У» — углового)

• 8 — количество контактов (8 шт.)

• Э — вид гайки патрубка: для экранированного кабеля (в отличие от «Н» — для неэкранированного)

• Г — часть соединителя: вилка (Г — вилка, Ш/Р — розетка)

• 3 — сочетание контактов (определяет количество и диаметр): в данном случае 8 контактов диаметром 2,5 мм

Основные технические характеристики

Параметры, характерные для соединителей 2РТ32 (и аналогичных ШР32):

• Количество контактов : 8

• Диаметр контактов : 2,5 мм

• Сопротивление контакта : не более 1 мОм

• Максимальная токовая нагрузка на одиночный контакт: до 35 А

• Общая максимальная токовая нагрузка : до 175 А

• Сопротивление изоляции (в нормальных условиях): не менее 5000 МОм

• Амплитудное значение напряжения цепи : до 850 В

• Количество сочленений–расчленений : 500

• Минимальная наработка : 1000 часов

• Климатическое исполнение : УХЛ (работает при температурах от –60 °C до +60 °C)

• Вид сочленения : резьбовое

• Покрытие контактов : серебро или никель (в зависимости от модификации)

• Способ монтажа : объёмный, пайкой

Конструкция и применение

Вилка 2РТ32П8ЭГ3 имеет металлический или пластмассовый корпус (в зависимости от конкретной модификации), прямой патрубок для ввода кабеля и резьбовую гайку, предназначенную для кабелей с экраном.

Используется в:

• Радиоэлектронной и радиотехнической аппаратуре

• Промышленном электрооборудовании

• Системе передачи сигналов и энергии, где требуется надёжное соединение, устойчивое к вибрации и механическим нагрузкам

Соединитель обеспечивает надёжный электрический контакт, устойчив к синусоидальной вибрации (1–5000 Гц, ускорение до 300 м/с²), механическим ударам до 5000 м/с², перепадам температур и атмосферного давления.

! msksnab

Примечания по идентификации

Если на корпусе есть маркировка ОТК или другие клейма, это указывает на прохождение контроля качества на заводе-изготовителе. Такие изделия часто встречаются в поставках для промышленности и военной техники.
