Общие сведения

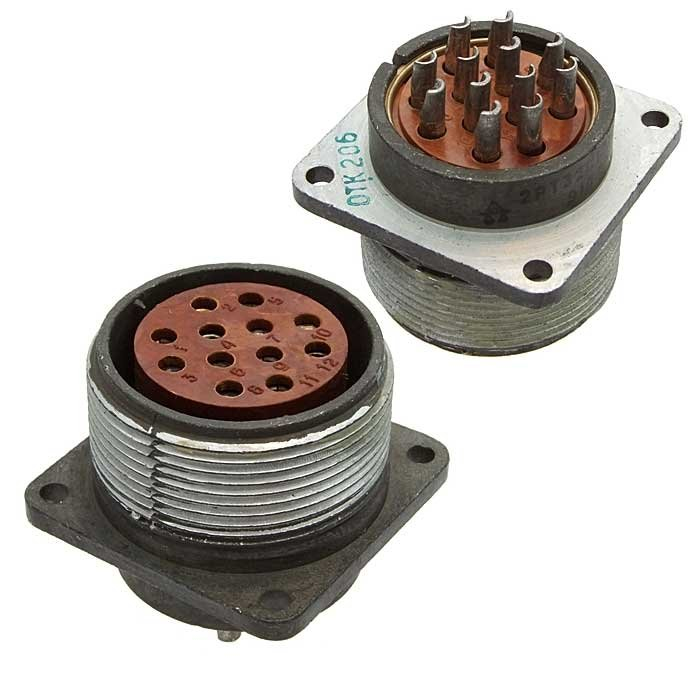

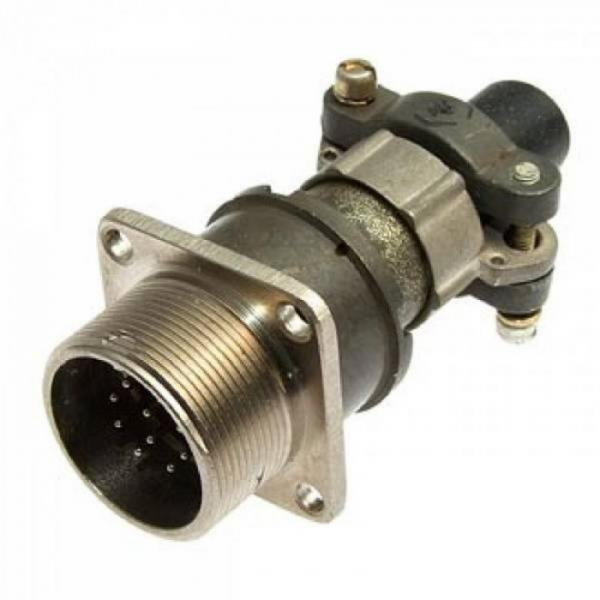

2РТ32П12ЭГ1-А — это приборная (блочная) розетка из серии цилиндрических многоконтактных разъёмов 2РТ (аналог — ШР), предназначенная для работы в экранированных кабелях и жёстких условиях эксплуатации.

Конструкция и назначение

• Тип изделия : розетка приборная (блочная), негерметичная.

• Серия : 2РТ (2РТ‑А) — цилиндрические разъёмы с круглым корпусом, широко применяемые в авиационной, оборонной, энергетической и другой специальной технике.

• Исполнение : для монтажа на панель/прибор (через фланец с отверстиями под крепёж), с прямым патрубком под экранированный кабель.

Основные электрические параметры

• Количество контактов : 12.

• Рабочее напряжение : до 850 В (для аналогичных исполнений серии ШР/2РТ в этом корпусе).

• Токовая нагрузка :

  • на одиночный контакт — порядка 20–35 А (в зависимости от режима и типа контакта);

  • суммарная допустимая нагрузка на розетку — до ~210 А.

• Материал контактов : серебрение (серебро), что обеспечивает низкое переходное сопротивление и хорошую проводимость.

Габариты и климатическое исполнение

• Габаритные размеры : около 42 × 40 × 40 мм.

• Климатическое исполнение : УХЛ (умеренный и холодный климат).

• Диапазон температур эксплуатации : от −60 °C до +100 °C (с учётом перегрева).

Маркировка (расшифровка 2РТ32П12ЭГ1-А)

По принятой в серии 2РТ/ШР системе обозначений:

• 2РТ — серия цилиндрических разъёмов;

• 32 — типоразмер корпуса (соответствует наружному диаметру и посадочным размерам);

• П — приборная (блочная) розетка;

• 12 — число контактов;

• Э — исполнение под экранированный кабель;

• Г — тип контактной группы/конструктивное исполнение (в серии 2РТ/ШР обозначает конкретный вариант расположения и типа контактов);

• 1 — вариант компоновки/модификации;

• А — модификация исполнения (дополнительные требования к конструкции/материалам).

Аналоги и совместимость

• Прямым функциональным аналогом является ШР32П12ЭГ1 (розетка приборная того же типоразмера и числа контактов).

• Совместимость по посадочным размерам и контактной части обычно сохраняется внутри одной группы «32, 12 контактов, ЭГ» при соблюдении одинакового стандарта (2РТ ↔ ШР).
