2РТ32П10ЭГ1А РОЗЕТКИ

Цена: ПОД ЗАКАЗ

В наличии: 154 шт.

Технические характеристики

2РТ32П10ЭГ1А РОЗЕТКИ

2РТ32П10ЭГ1А — это приборная (блочная) розетка из серии цилиндрических соединителей 2РТ, предназначенная для работы в радиоэлектронной, радиотехнической, авиационной, морской и наземной технике, а также в промышленных устройствах.

Расшифровка обозначения

Условное обозначение 2РТ32П10ЭГ1-А расшифровывается так:

2РТ — тип соединителя (цилиндрический, негерметичный)
32 — условный размер корпуса
П — конструктивное исполнение приборной части: без патрубка (ПК — с прямым патрубком, СК — с угловым)
10 — количество контактов
Э — вид гайки патрубка: для экранированного кабеля (Н — для неэкранированного)
Г — вид контактов: розетка (Ш — вилка)
1 — обозначение сочетания контактов: 10 контактов (6 × Ø1,5 мм + 4 × Ø2,5 мм)
А — дополнительное обозначение по материалу изолятора (иногда указывает на покрытие контактов: отсутствие буквы — серебро, Н — никель)

Технические характеристики

Основные параметры соединителя 2РТ32:

Параметр	Значение
Количество и диаметр контактов	10 шт: 6 × Ø1,5 мм, 4 × Ø2,5 мм
Сопротивление контакта	≤2,5 мОм (Ø1,5 мм), ≤1 мОм (Ø2,5 мм)
Максимальный ток на контакт	10 А (Ø1,5 мм), 25 А (Ø2,5 мм)
Максимальный общий ток	160 А
Сопротивление изоляции	≥5000 МОм
Амплитудное напряжение цепи	850 В
Количество сочленений/расчленений	500
Минимальная наработка	1000 часов
Климатическое исполнение	УХЛ
Рабочая температура	от –60 °C до +60 °C
Вибрация	1–5000 Гц, ускорение до 30 g
Удары	одиночные до 500 g, многократные до 35 g
Пониженное давление	1,3·10⁻⁴ Па

Конструкция и применение

SHR32P12EG1 electrical connector

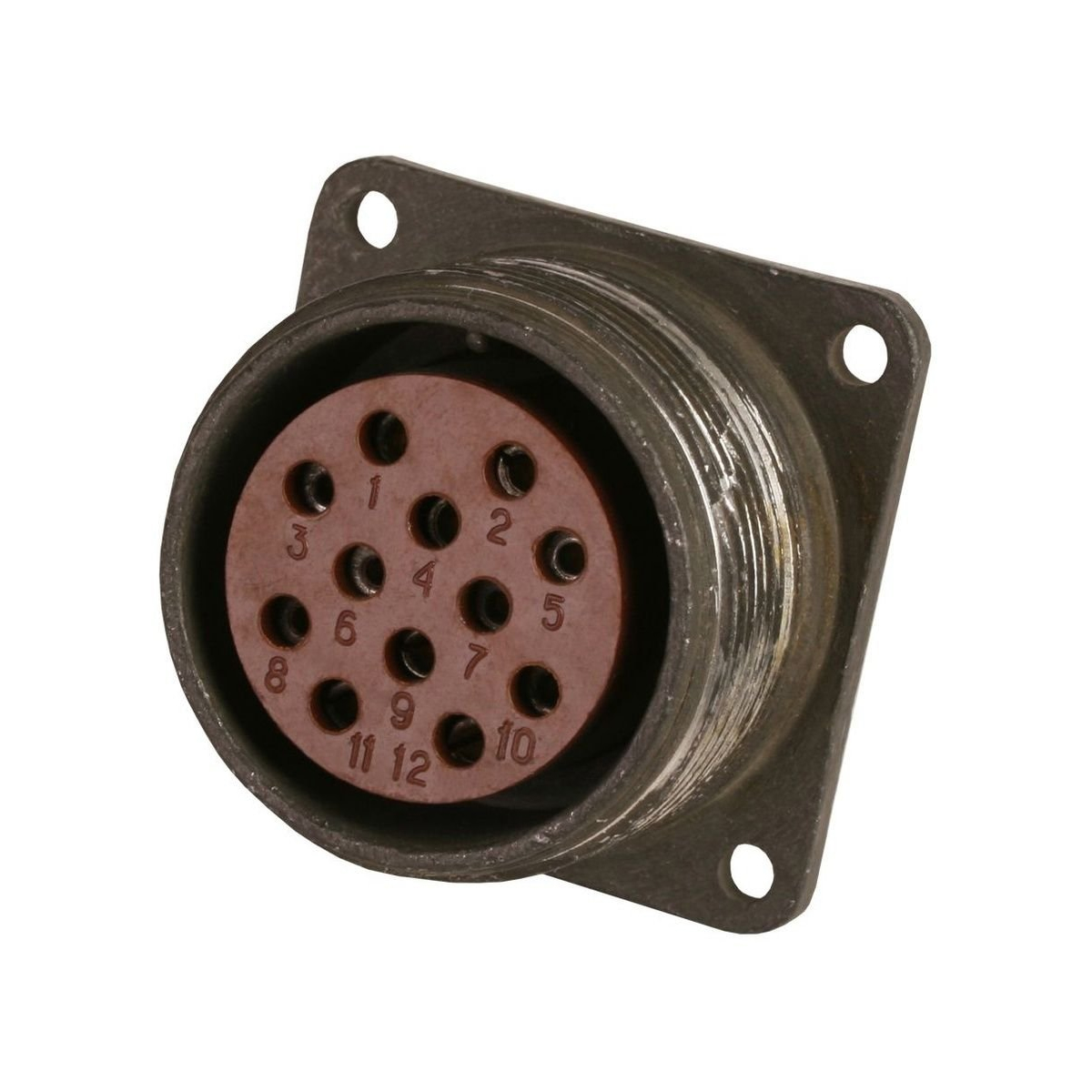

Розетка 2РТ32П10ЭГ1А выполнена в виде блочного (приборного) разъёма без патрубка, что позволяет монтировать её непосредственно в корпус аппаратуры. Контакты покрыты серебром (если не указано иное), что обеспечивает низкое сопротивление и надёжность соединения.

Такие разъёмы широко применяются в:

авиационной и космической технике
морских и наземных транспортных системах
радиолокационных и связных устройствах
промышленной электронике и измерительных приборах

! asenergi

Нормативная база

Изделие изготавливается по техническим условиям АШДК.434410.060 ТУ , совместимо с аналогичными соединителями серий ШРГ (по ГЕО.364.108 ТУ) и бРО (по бРО.364.040 ТУ).
