Назначение изделия

Кабельная вилка 2РТ32У8НГ3-А представляет собой электрический соединитель общего назначения, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории приборов, обеспечивающих надёжное соединение проводов в электрических цепях как постоянного, так и переменного тока с частотой до 3 мегагерц.

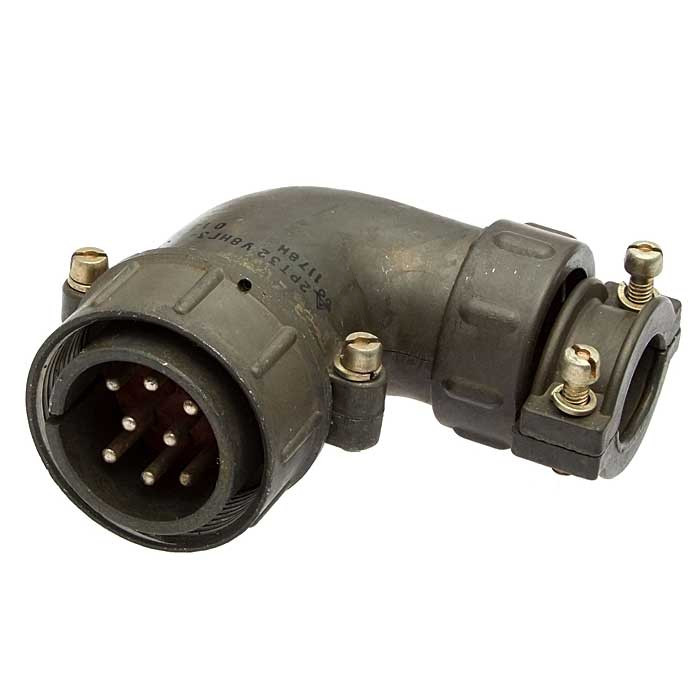

Конструкция вилки предусматривает угловой патрубок, что делает её удобной для монтажа в стеснённых условиях, когда требуется подвести кабель под углом к ответной части разъёма. Изделие предназначено для подключения неэкранированных кабелей, поэтому его применение оправдано там, где требования к экранированию сигнальных цепей отсутствуют.

Вилка входит в серию разъёмов типа 2РТ, которые широко применяются в энергетике, телекоммуникациях и других отраслях, требующих надёжной передачи электрической энергии и сигналов.

Технические характеристики

Электрические и эксплуатационные параметры изделия рассчитаны на работу в составе ответственных электротехнических и радиотехнических систем. Ниже приведены подтверждённые характеристики вилки.

• Рабочий ток: 25 ампер
• Максимальное рабочее напряжение: до 700 вольт постоянного тока
• Количество контактов: 8
• Диаметр контактов: 2,5 миллиметра
• Материал покрытия контактов: серебро
• Сопротивление контактов: 1 миллиом
• Сопротивление изоляции: не менее 1000 мегаом
• Количество циклов соединения и разъединения: 500
• Минимальная наработка: 1000 часов
• Срок службы: не менее 20 лет

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно при передаче токов значительной величины. Восемь контактов позволяют организовать многополюсное соединение в рамках одного корпуса, а рабочий ток 25 ампер даёт возможность использовать вилку в силовых цепях.

Условия эксплуатации и стойкость к воздействиям

Вилка предназначена для работы в широком диапазоне температур и обладает высокой устойчивостью к механическим воздействиям, что расширяет область её применения.

Температурный режим

• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия
• Температура перегрева контактов: до плюс 180 градусов Цельсия

Механическая стойкость

• Синусоидальная вибрация: диапазон частот от 1 герца до 1000 герц с ускорением до 100 метров на секунду в квадрате
• Ускорение механического удара одиночного действия: до 10 000 метров на секунду в квадрате
• Ускорение механического удара многократного действия: до 1500 метров на секунду в квадрате

Подобные показатели свидетельствуют о пригодности изделия для эксплуатации в условиях интенсивных вибраций и ударных нагрузок, характерных для промышленного оборудования и подвижных объектов.

Конструкция и применение

Вилка 2РТ32У8НГ3-А используется для соединения проводов в электрических цепях как постоянного, так и переменного тока. Она подходит для внутреннего и наружного применения при условии защиты от пыли и влаги.

Изделие соответствует климатическому исполнению УХЛ, что делает его надёжным выбором для различных промышленных условий. Угловое исполнение патрубка позволяет рационально организовать кабельную разводку и снизить нагрузку на кабель в месте присоединения.

Благодаря сочетанию высоких электрических параметров и устойчивости к внешним воздействиям вилка востребована в энергетике, телекоммуникациях и других отраслях, где требуется надёжная передача электрической энергии и сигналов.

Приемка

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям качества и пригодность для применения в ответственных областях.

Краткое резюме

2РТ32У8НГ3-А — это восьмиконтактная кабельная вилка углового исполнения с серебряным покрытием контактов, рассчитанная на рабочий ток 25 ампер и напряжение до 700 вольт постоянного тока. Она предназначена для подключения неэкранированных кабелей, работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, выдерживает интенсивные вибрации и ударные нагрузки, а её срок службы составляет не менее 20 лет. Артикул изделия — 4649, категория — 2РТ32.
