2РТ32У8НГ3-А

Цена:

1200 ₽

Технические характеристики

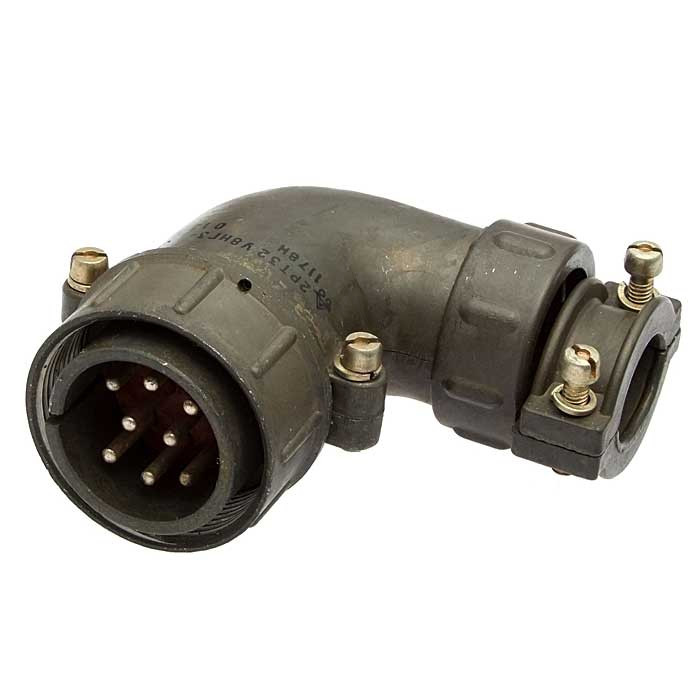

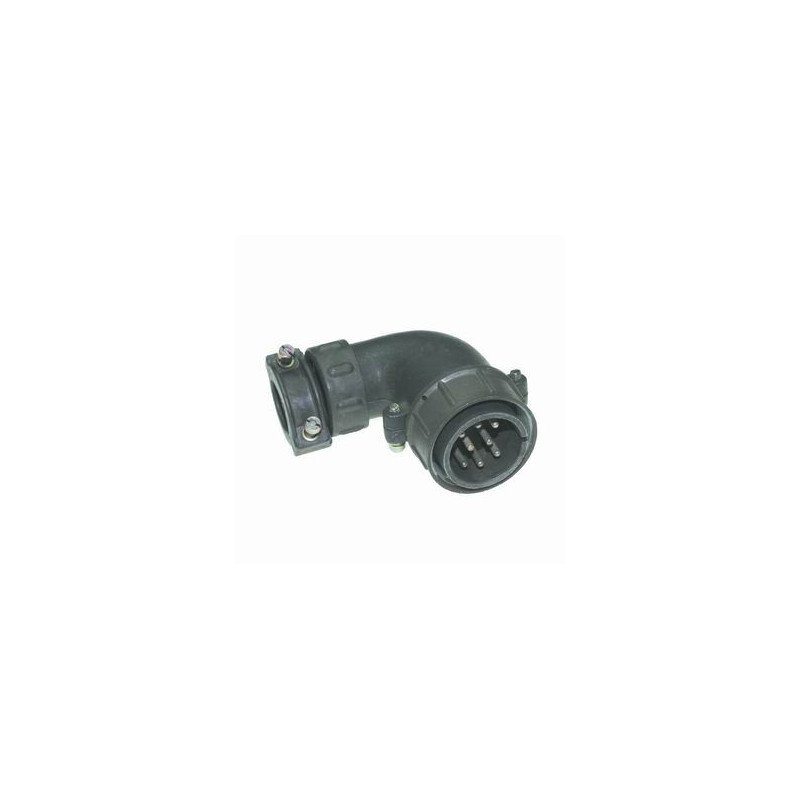

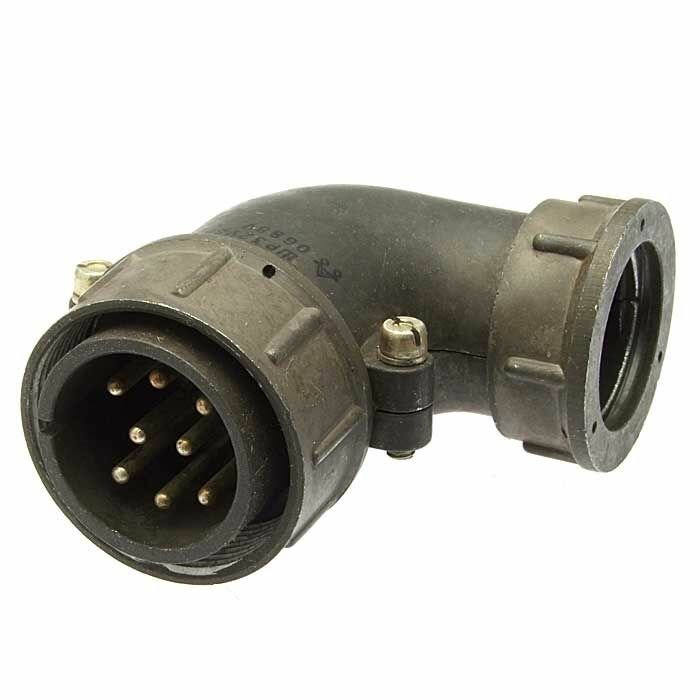

2РТ32У8НГ3-А представляет собой кабельную вилку с угловым патрубком и гайкой для неэкранированного кабеля. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Вилка имеет 8 контактов, условный размер корпуса 32 и рабочий ток до 25 А. Максимальное рабочее напряжение постоянного тока — не более 700 В, диаметр контактов — 2,5 мм с серебряным покрытием. Сопротивление контактов составляет 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Количество циклов сочленения-расчленения достигает 500, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет. Изделие выдерживает синусоидальную вибрацию (1–1000 Гц, 100 м/с²), удары до 10 000 м/с² (одиночные) и 1500 м/с² (многократные), а также линейные нагрузки до 2000 м/с².

Работает при температурах от -60°C до +180°C (с учетом перегрева контактов) и пониженном давлении до 1,3·10⁻⁴ Па. Предназначено для внутреннего и наружного применения (с защитой от пыли и влаги) в климатическом исполнении УХЛ.

На изображении показан технический чертеж вилки с указанием габаритов и конструктивных элементов.

Описание

Назначение

2РТ32У8НГ3-А — кабельная вилка с угловым патрубком и гайкой, предназначенная для неэкранированного кабеля. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Конструкция рассчитана на эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Основные технические характеристики

Вилка имеет 8 контактов, условный размер корпуса 32 и допускает рабочий ток до 25 А. Максимальное рабочее напряжение постоянного тока не превышает 700 В. Контакты выполнены диаметром 2,5 мм с серебряным покрытием, что обеспечивает стабильность переходного сопротивления.

Число контактов — 8.
Условный размер корпуса — 32.
Рабочий ток — до 25 А.
Максимальное рабочее напряжение постоянного тока — не более 700 В.
Диаметр контактов — 2,5 мм, покрытие серебряное.
Сопротивление контактов — 1 мОм.
Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Надёжность и ресурс

Количество циклов сочленения-расчленения достигает 500. Минимальная наработка составляет 1000 часов, а срок хранения — не менее 20 лет. Такие показатели позволяют применять вилку в составе аппаратуры, рассчитанной на длительный срок службы и редкое переключение соединений.

Устойчивость к механическим воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 Гц при ускорении 100 метров на секунду в квадрате. Ударные нагрузки составляют до 10 000 метров на секунду в квадрате для одиночных ударов и 1500 метров на секунду в квадрате для многократных. Линейные нагрузки достигают 2000 метров на секунду в квадрате.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 180 градусов Цельсия с учётом перегрева контактов. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля. Климатическое исполнение — УХЛ, что подразумевает эксплуатацию в умеренном и холодном климате.

Область применения

Соединение неэкранированного кабеля с ответной частью в радиоэлектронной аппаратуре.
Радиотехнические устройства общего назначения, где требуется до 8 контактов и ток до 25 А.
Аппаратура, работающая при широком диапазоне температур и повышенных вибрационных нагрузках.
Внутренняя и наружная установка при обеспечении защиты от пыли и влаги.

Особенности конструкции

Угловой патрубок позволяет подводить кабель под углом, что удобно при ограниченном пространстве монтажа. Гайка фиксирует кабель и обеспечивает механическую прочность соединения. Серебряное покрытие контактов снижает переходное сопротивление, а изоляционные свойства материала подтверждаются сопротивлением не менее 1000 МОм в нормальных условиях.
