Назначение разъёма 2РТ32У12НШ1А

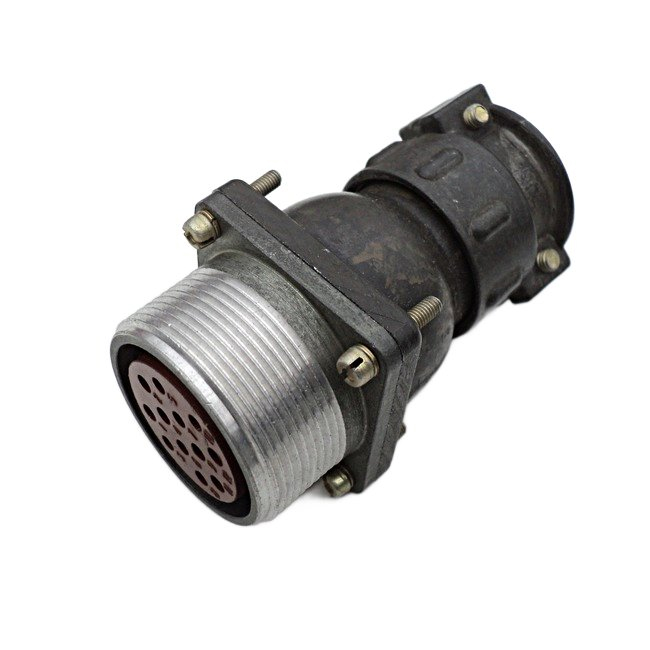

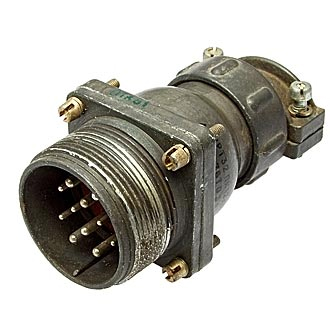

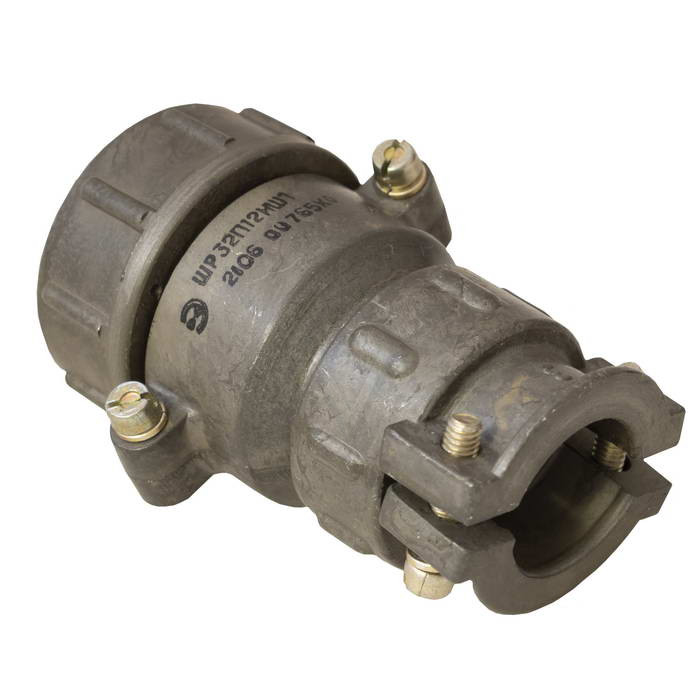

2РТ32У12НШ1А — низкочастотный электрический разъём серии 2РТ-А, выполненный в виде кабельной розетки (гнезда) с угловым кабельным патрубком. Изделие предназначено для подключения экранированных или неэкранированных кабелей в цепях постоянного и переменного тока. Разъём относится к соединителям приборного типа и рассчитан на работу в промышленных и специальных электрических установках, где требуется надёжное механическое и электрическое соединение при воздействии внешних нагрузок.

Расшифровка маркировки и конструкция

Обозначение 2РТ32У12НШ1А несёт в себе полную информацию о типе и исполнении изделия. Расшифровка маркировки приведена ниже.

• 2РТ — тип соединителя, низкочастотный приборный разъём;
• 32 — условный размер корпуса;
• У — угловой патрубок кабельной части;
• 12 — количество контактов;
• Н — предназначение для неэкранированного кабеля;
• Ш1 — исполнение кабельной части как розетка-штекер.

Корпус имеет негерметичное исполнение и соответствует климатическому исполнению УХЛ, то есть рассчитан на умеренный и холодный климат. Допускается как внутренняя, так и наружная установка при условии дополнительной защиты от пыли и влаги со стороны потребителя. Такая конструкция характерна для приборных разъёмов, монтируемых в составе кабельных сборок и блоков аппаратуры.

Электрические параметры

Разъём рассчитан на напряжение до примерно 700–850 В в зависимости от точных технических условий, при этом амплитудное значение напряжения в цепи может достигать около 850 В. Контакты имеют диаметр 1,5 мм. На каждый контакт допускается ток до 10 А, а суммарный допустимый ток по всем контактам составляет до порядка 210 А.

Сопротивление изоляции в нормальных условиях обычно не менее нескольких тысяч мегаом, а сопротивление контактов — не более единиц миллиом. Эти показатели обеспечивают надёжный электрический контакт и низкие потери при передаче сигнала и питания.

Рабочие условия и ресурс

Разъём работает в широком диапазоне температур: примерно от минус 60 до плюс 60…180 градусов Цельсия в зависимости от исполнения и условий перегрева контактов. Он выдерживает пониженное атмосферное давление порядка 1,3 на 10 в минус четвёртой степени Па, что важно для применения в вакуумных или близких к вакуумным условиях.

Изделие рассчитано на не менее 500 циклов сочленения-расчленения и имеет минимальную наработку порядка 1000 часов. Срок сохраняемости указан как не менее 20 лет. Разъём устойчив к вибрации до сотен метров на секунду в квадрате и к механическим ударам, что делает его пригодным для эксплуатации в промышленных и, в том числе, специальных условиях.

Применение

Благодаря совокупности характеристик 2РТ32У12НШ1А применяется в составе кабельных соединений приборного и промышленного оборудования. Угловой патрубок облегчает монтаж в стеснённых условиях, когда кабель необходимо вывести под углом к корпусу прибора. Двенадцать контактов позволяют передавать как силовые цепи, так и сигнальные линии в рамках одного соединителя.

Разъём подходит для эксплуатации в установках, где предъявляются требования по стойкости к вибрации, ударам, пониженному давлению и широкому температурному диапазону. Исполнение для неэкранированного кабеля упрощает заделку и снижает трудоёмкость монтажа. Для наружной установки требуется дополнительная защита от пыли и влаги, выполняемая потребителем.
