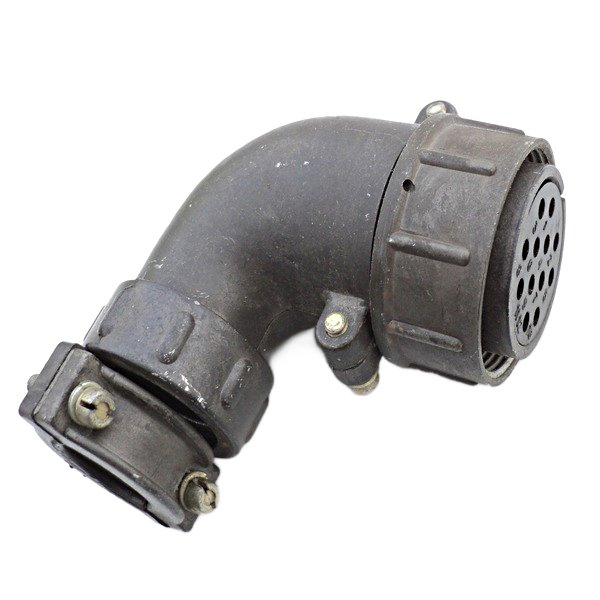

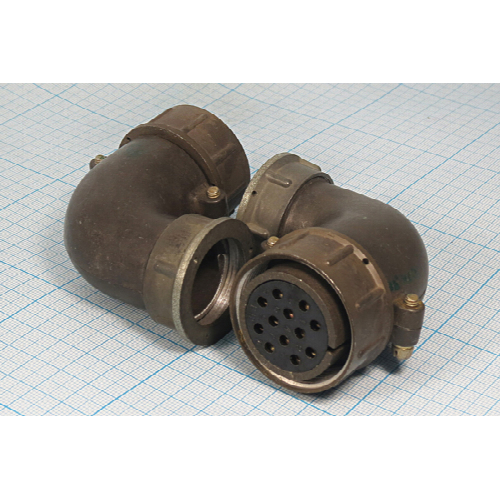

розетка 2РТ32У12НШ1-А представляет собой кабельное соединительное устройство, предназначенное для использования в различных электрических цепях. Она имеет несколько ключевых характеристик и особенностей.

Основные характеристики

• Тип соединителя: 2РТ
• Размер корпуса: 32
• Конструктивное исполнение: Угловой патрубок (обозначение "У")
• Количество контактов: 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм)
• Вид кабеля: Неэкранированный (обозначение "Н")
• Тип устройства: розетка (обозначение "Ш")
• Материал изолятора: А

Электрические параметры

• Рабочий ток:
  • Для контактов диаметром 1,5 мм — до 10 А
  • Для контактов диаметром 2,5 мм — до 25 А
• Максимальное рабочее напряжение: не более 700 В постоянного тока
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях

Условия эксплуатации

розетка предназначена для работы в широком диапазоне температур:

• Температура окружающего воздуха: от -60°С до +100°С
• Температура перегрева контактов: до +180°С

Также она может выдерживать механические нагрузки и вибрации:

• Ускорение механического удара: одиночного действия — до 10,000 м/с?; многократного действия — до 1500 м/с?
• Синусоидальная вибрация: диапазон частот от 1 Гц до 1000 Гц с ускорением до 100 м/с?

Конструкция и монтаж

Соединители типа 2РТ32У12НШ1-А имеют резьбовое соединение и монтируются методом пайки. Они могут использоваться как для внутреннего, так и для наружного применения, при условии защиты от пыли и влаги.

Долговечность и надежность

Срок службы розетки составляет не менее 20 лет, а минимальная наработка — не менее 1000 часов. Количество сочленений-разъединений может достигать 500.Эти характеристики делают розетку 2РТ32У12НШ1-А надежным выбором для применения в радиоэлектронной и радиотехнической аппаратуре.
