Назначение и область применения

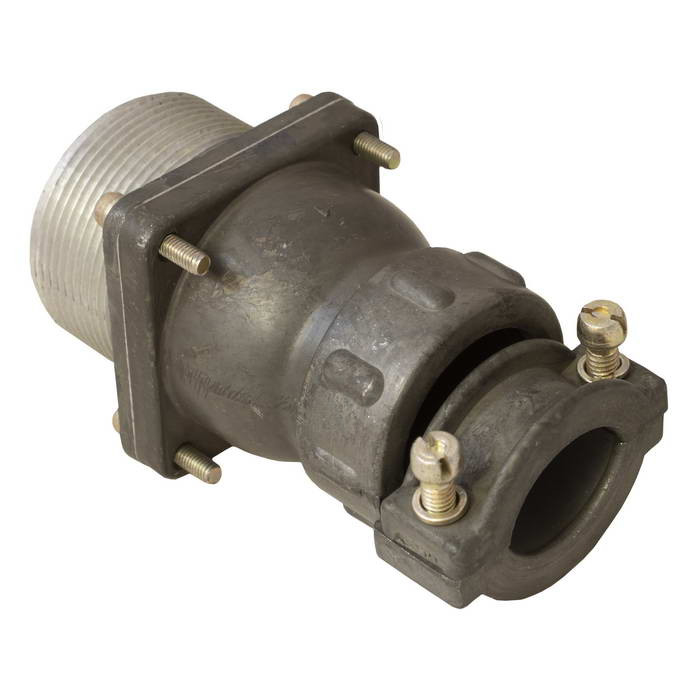

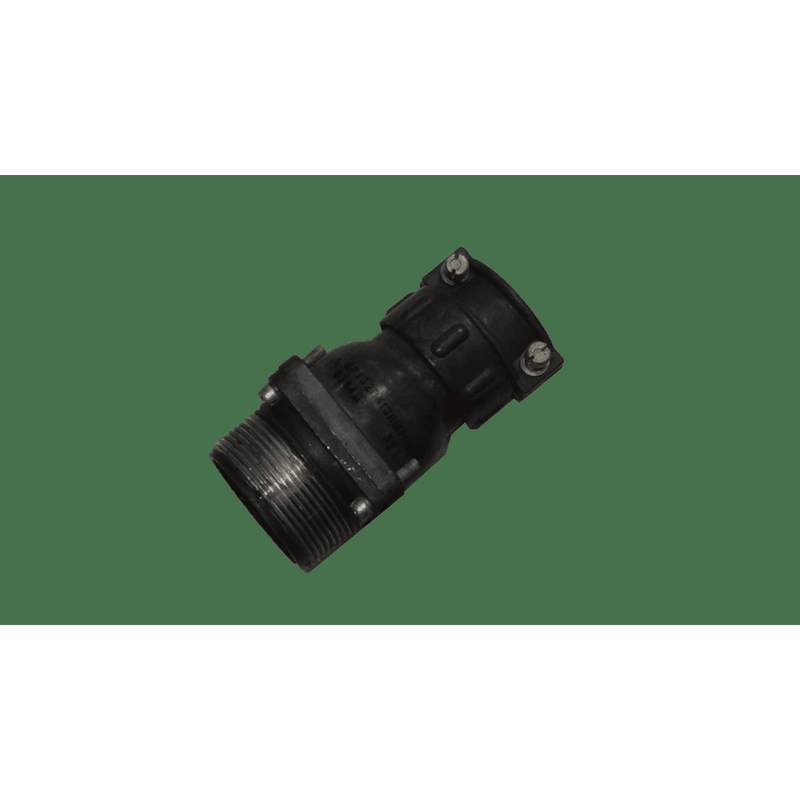

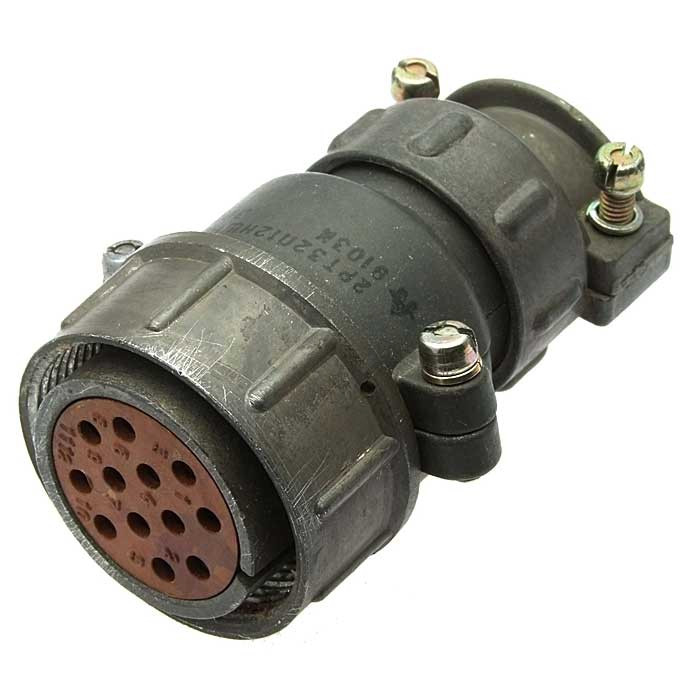

Кабельная розетка 2РТ32У12НШ1-А относится к серии низкочастотных электрических соединителей 2РТ и предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в качестве ответной части разъёмного соединения при монтаже неэкранированного кабеля с угловым выводом проводников. Конструктивное исполнение с угловым патрубком позволяет рационально организовать прокладку кабеля в условиях ограниченного пространства, характерных для плотной компоновки блоков, стоек и приборных панелей.

Соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, работающего в умеренном и холодном климате. Изделие соответствует климатическому исполнению УХЛ и сохраняет работоспособность в широком диапазоне внешних воздействий. Розетка подходит как для внутреннего, так и для наружного применения при условии обеспечения потребителем дополнительной защиты от прямого попадания пыли и влаги.

Технические особенности и электрические параметры

Розетка 2РТ32У12НШ1-А оснащена двенадцатью контактами, из которых шесть контактов имеют диаметр 1,5 мм и шесть контактов — диаметр 1,5 мм. Такая конфигурация обеспечивает разделение цепей по токовой нагрузке и функциональному назначению. Максимальная токовая нагрузка составляет 10 А на контакт диаметром 1,5 мм. Переходное сопротивление контакта не превышает 2,5 мОм, что гарантирует стабильное электрическое соединение и минимальные потери сигнала или мощности в контактной паре.

• Количество контактов: 12 (6 шт. диаметром 1,5 мм и 6 шт. диаметром 1,5 мм)
• Максимальный ток: 10 А на контакт диаметром 1,5 мм
• Сопротивление контакта: не более 2,5 мОм
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
• Амплитудное напряжение цепи: 850 В
• Количество сочленений-расчленений: 500 циклов

Материал контактов — серебро или никель — обеспечивает высокую проводимость и устойчивость к окислению при длительной эксплуатации. Соединитель негерметичный, поэтому при установке в условиях повышенной влажности или запылённости необходимо предусмотреть внешнюю защиту места монтажа.

Устойчивость к внешним воздействиям

Конструкция розетки рассчитана на работу в условиях значительных механических нагрузок. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², что подтверждает пригодность соединителя для применения на подвижных объектах и оборудовании, подверженном вибрационным воздействиям. Розетка также сохраняет работоспособность после одиночных ударов с ускорением до 5000 м/с² и многократных ударов с ускорением до 350 м/с².

Климатические и эксплуатационные показатели

• Климатическое исполнение: УХЛ
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Допустимый перегрев контактов: до плюс 180 градусов Цельсия
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвёртой степени Па
• Минимальная наработка: 1000 часов

Угловой патрубок розетки предназначен для подключения неэкранированного кабеля, что упрощает монтаж и снижает требования к подготовке кабельной разделки по сравнению с экранированными вариантами. Изделие сохраняет заявленные электрические характеристики на протяжении всего срока службы при соблюдении допустимых режимов эксплуатации и количества циклов сочленения-расчленения.
