Назначение соединителя 2РТ32У12НШ1-А

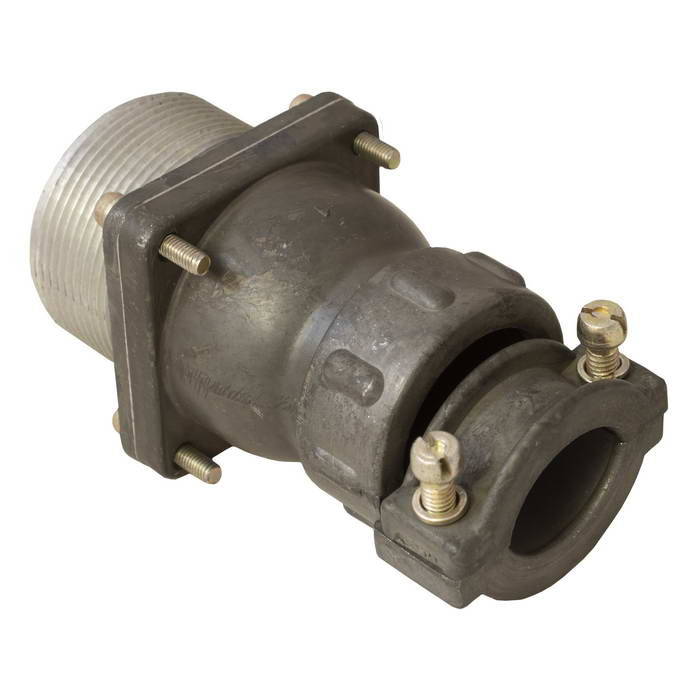

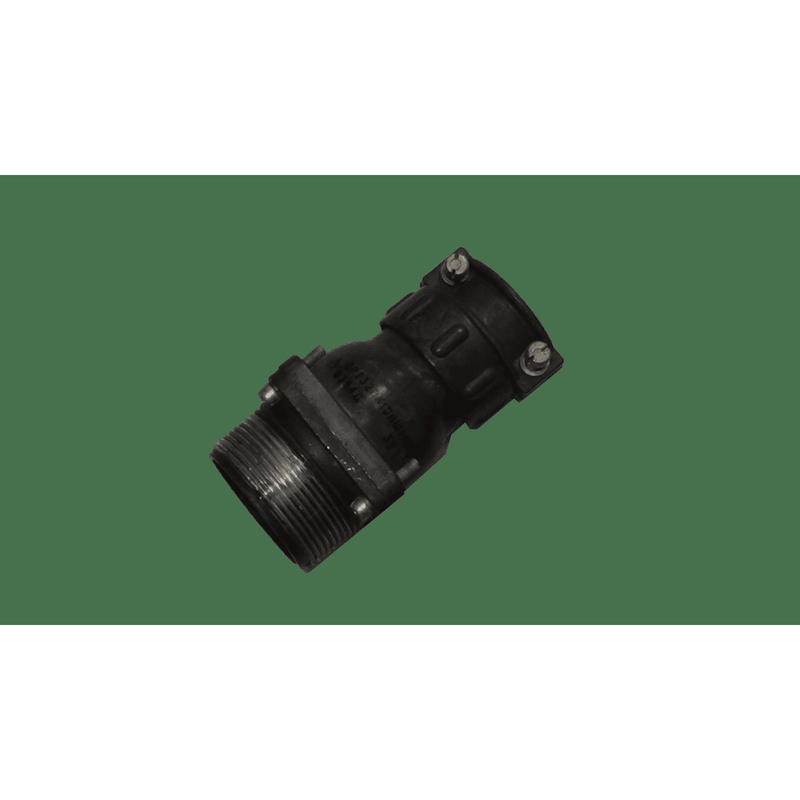

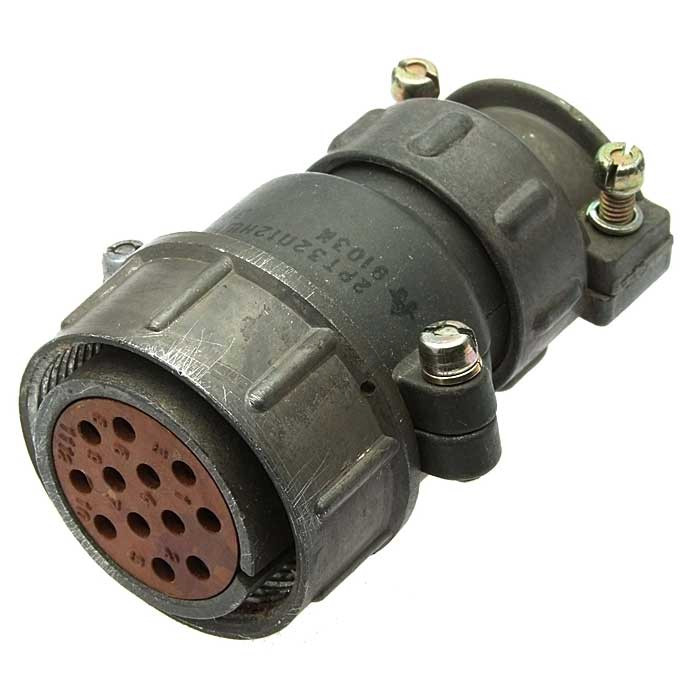

Изделие 2РТ32У12НШ1-А представляет собой кабельную розетку с угловым патрубком и гайкой, предназначенную для монтажа на неэкранированный кабель. Соединитель относится к категории 2РТ32 и применяется как электрический соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом относительно оси сочленения, что особенно востребовано при компоновке оборудования с ограниченным пространством за ответной частью соединителя.

Резьбовое сочленение гарантирует надёжную фиксацию ответных частей и сохранение стабильного электрического контакта в условиях вибрации и механических воздействий. Розетка рассчитана на длительную эксплуатацию в составе стационарной и подвижной аппаратуры, где предъявляются повышенные требования к помехоустойчивости и механической прочности соединительных узлов.

Технические параметры и конструктивные особенности

Соединитель оснащён двенадцатью контактами, разделёнными на две группы по диаметру и токовой нагрузке. Первая группа включает шесть контактов диаметром 1,5 мм, рассчитанных на рабочий ток 10 А, сопротивление контакта составляет 2,5 мОм. Вторая группа состоит из шести контактов диаметром 2,5 мм с рабочим током 25 А и сопротивлением 1 мОм. Такое сочетание позволяет в одном корпусе коммутировать как сигнальные, так и силовые цепи.

• Максимальное напряжение постоянного тока — до 700 В
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм
• Покрытие контактов — серебро
• Метод монтажа — пайка
• Тип сочленения — резьбовое
• Габаритные размеры — 82 × 41,5 × 76,4 мм

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Пайка как метод монтажа обеспечивает надёжное соединение жил кабеля с контактами и допускает многократный ремонт при замене кабельной части.

Климатическое исполнение и устойчивость к внешним воздействиям

Изделие выполнено в климатическом исполнении УХЛ и допускает как внутреннее, так и наружное применение. Конструкция предусматривает защиту от пыли и влаги, что расширяет область использования соединителя за пределы отапливаемых помещений. Рабочий температурный диапазон составляет от минус 60 до плюс 100 градусов Цельсия, при этом контакты допускают кратковременный перегрев до плюс 180 градусов Цельсия.

Соединитель сохраняет работоспособность при пониженном атмосферном давлении 1,3×10⁻⁴ Па, что подтверждает пригодность для аппаратуры, эксплуатируемой на больших высотах или в условиях разреженной атмосферы. Устойчивость к механическим нагрузкам подтверждена следующими параметрами:

• Синусоидальная вибрация в диапазоне от 1 до 1000 Гц с ускорением 100 м/с²
• Одиночные удары с ускорением до 10 000 м/с²
• Многократные удары с ускорением 1500 м/с²
• Линейные нагрузки до 2000 м/с²

Надёжность и ресурс

Конструкция соединителя рассчитана на 500 циклов сочленения-расчленения без потери эксплуатационных характеристик. Минимальная наработка составляет 1000 часов, а срок сохраняемости — не менее 20 лет. Указанные показатели подтверждают пригодность изделия для долговременной эксплуатации в составе ответственной аппаратуры, где плановая замена соединителей затруднена или не предусмотрена регламентом обслуживания.

Благодаря сочетанию широкого температурного диапазона, стойкости к вибрационным и ударным нагрузкам, а также герметизированной конструкции 2РТ32У12НШ1-А применим в промышленной электронике, измерительном оборудовании, системах связи и других областях, требующих стабильного электрического соединения в жёстких условиях окружающей среды. Артикул изделия — 4632.
