Назначение и область применения

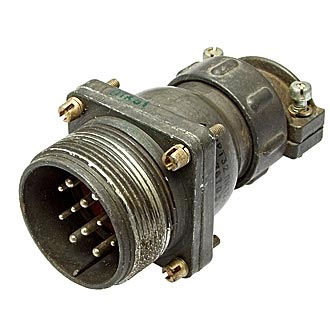

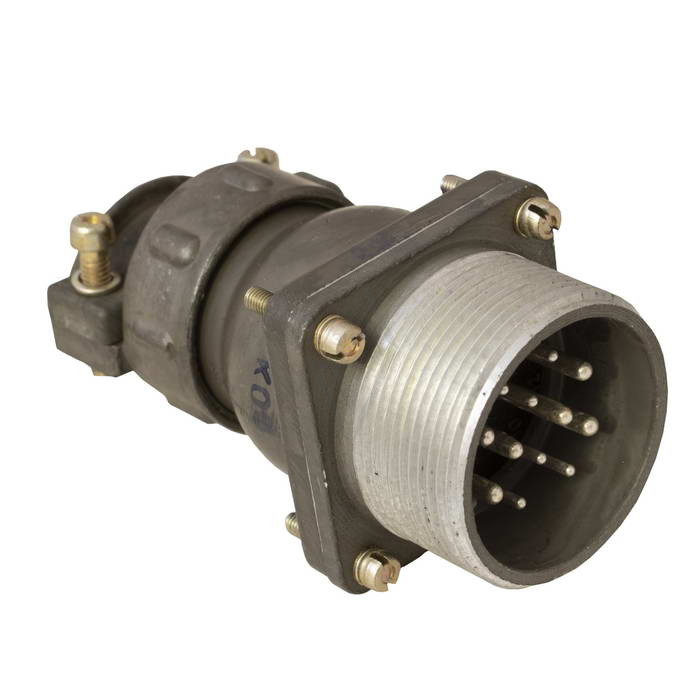

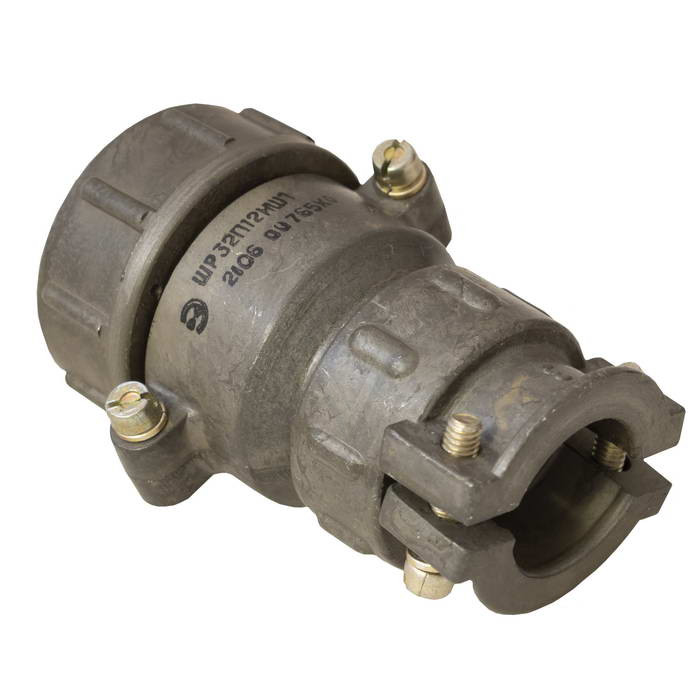

Электрический соединитель 2РТ32У12НШ1 представляет собой кабельную розетку с угловым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к серии 2РТ, также известной как тип ШР, и применяется для разъёмного соединения кабельных линий с экранированными или неэкранированными проводниками.

Соединитель подходит для работы в цепях с частотой до 3 МГц, что позволяет использовать его в широком спектре устройств: от промышленной автоматики и контрольно-измерительного оборудования до систем связи и специальной аппаратуры. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом, экономя пространство при монтаже в стеснённых условиях.

Конструктивные особенности и маркировка

Расшифровка обозначения 2РТ32У12НШ1 даёт полное представление о конструктивном исполнении изделия. Первая часть «2РТ» указывает на тип соединителя, цифра «32» обозначает условный размер корпуса. Литера «У» свидетельствует о наличии углового патрубка для кабельного ввода. Число «12» определяет количество контактов: в данном исполнении установлены 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Обозначение «НШ» указывает на применение гайки, предназначенной для крепления неэкранированного кабеля. Цифра «1» в конце маркировки означает модификацию изделия.

Такая комбинация контактов различного диаметра позволяет в одном корпусе коммутировать как сигнальные, так и силовые цепи, что существенно расширяет функциональные возможности соединителя.

Электрические параметры

• Рабочий ток на контакт диаметром 1,5 мм — 10 А.
• Рабочий ток на контакт диаметром 2,5 мм — 25 А.
• Общая токовая нагрузка соединителя — до 210 А.
• Максимальное напряжение переменного тока — до 850 В (амплитудное значение).
• Максимальное напряжение постоянного тока — до 700 В.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм и до 5000 МОм.

Эксплуатационные характеристики

Соединитель 2РТ32У12НШ1 рассчитан на продолжительную и интенсивную эксплуатацию. Гарантированное количество циклов соединения и расчленения составляет 500, минимальная наработка — 1000 часов. Изделие отличается высокой механической стойкостью и выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, одиночные ударные воздействия с ускорением до 10 000 метров в секунду в квадрате, а также линейные нагрузки до 2000 метров в секунду в квадрате.

Климатическое исполнение УХЛ обеспечивает работоспособность соединителя в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Изделие допускается к применению как внутри помещений, так и снаружи при условии обеспечения защиты от пыли и влаги. Срок хранения составляет не менее 20 лет.

Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и надёжный электрический контакт в течение всего срока службы.

Монтаж и совместимость

Конструкция с гайкой для неэкранированного кабеля позволяет выполнять монтаж соединителя на кабельные линии без экранирующей оплётки. Угловой патрубок облегчает прокладку кабеля в условиях ограниченного пространства и снижает механическую нагрузку на место ввода. Соединитель совместим с ответными частями серии 2РТ соответствующего типоразмера и количества контактов, что обеспечивает взаимозаменяемость с ранее установленным оборудованием данного типа.
