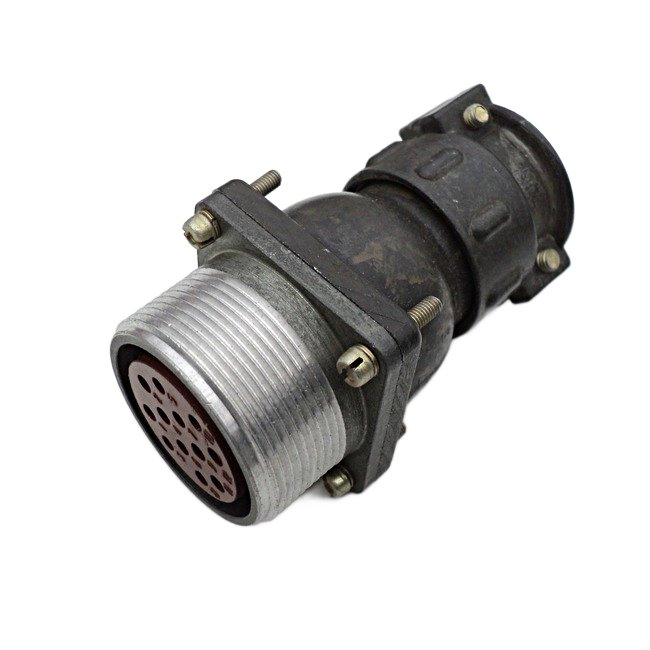

2РТ32У12НГ1 ВИЛКИ «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТ32У12НГ1 вилка

вилка 2РТ32У12НГ1 является многоконтактным электрическим соединителем, предназначенным для использования в различных отраслях, включая радиоэлектронную и радиотехническую аппаратуру. Она обеспечивает надежное соединение проводов и кабелей, что делает её популярной в таких сферах, как энергетика и телекоммуникации.

Технические характеристики

Тип соединителя : 2РТ
Размер корпуса : 32
Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм)
Сочетание контактов : 1

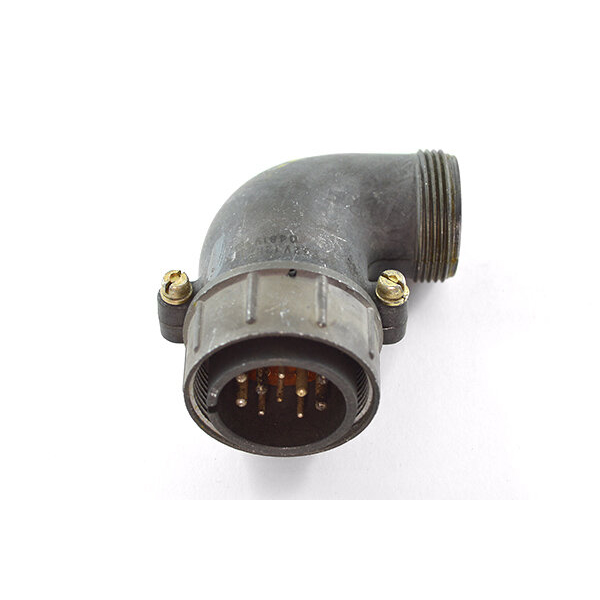

Вид патрубка : угловой (обозначение У)
Покрытие контактов : серебро или никель (в зависимости от обозначения)
Рабочий ток :
- Для контакта диаметром 1,5 мм: до 10 А
- Для контакта диаметром 2,5 мм: до 25 А
Максимальное рабочее напряжение : до 700 В постоянного тока
Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях

Условия эксплуатации

вилка предназначена для работы при следующих условиях:

Температура окружающего воздуха: от -60 °C до +100 °C
Смена температур: от -60 °C до +180 °C с учетом перегрева контактов
Атмосферное давление: Ониженное до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па

Применение

Соединитель 2РТ32У12НГ1 используется как для внутренних, так и для наружных применений (при условии защиты от пыли и воды). Он подходит для установки в климатическом исполнении УХЛ (умеренный холодный).

Конструкция

вилка имеет резьбовое соединение и метод монтажа — пайка. Габаритные размеры составляют 82?41,5?76,4 мм. Важно отметить, что изделие может выдерживать механические нагрузки и вибрации, что делает его подходящим для использования в условиях с повышенными физическими требованиями. Таким образом, вилка 2РТ32У12НГ1 представляет собой надежный и универсальный соединитель для различных электрических приложений.

Описание

Назначение и область применения

Вилка 2РТ32У12НГ1 представляет собой многоконтактный электрический соединитель цилиндрической формы, относящийся к типу 2РТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Соединитель обеспечивает разъёмное соединение жгутов проводов и кабелей и широко используется в энергетике, телекоммуникационном оборудовании, контрольно-измерительных приборах и устройствах промышленной автоматики.

Конструктивное исполнение вилки допускает применение как внутри помещений, так и вне их — при условии защиты места сочленения от прямого воздействия пыли и воды. Изделие рассчитано на эксплуатацию в климатическом исполнении УХЛ, что соответствует условиям умеренного и холодного климата. Соединитель сохраняет работоспособность при установке в аппаратуру, подверженную механическим нагрузкам и вибрационным воздействиям.

Технические характеристики

Вилка 2РТ32У12НГ1 имеет размер корпуса 32 и содержит двенадцать контактов. Контактная группа скомбинирована по схеме сочетания 1 и включает шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Такое сочетание позволяет в одном корпусе коммутировать как сигнальные, так и силовые цепи различной токовой нагрузки.

Тип соединителя: 2РТ
Размер корпуса: 32
Количество контактов: 12
Сочетание контактов: 1
Диаметры контактов: 1,5 мм — 6 шт., 2,5 мм — 6 шт.
Вид патрубка: угловой, обозначение «У»
Покрытие контактов: серебро или никель в зависимости от исполнения
Рабочий ток контакта диаметром 1,5 мм: до 10 А
Рабочий ток контакта диаметром 2,5 мм: до 25 А
Максимальное рабочее напряжение: до 700 В постоянного тока
Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях

Габаритные размеры вилки составляют 82 на 41,5 на 76,4 мм. Соединитель оснащён резьбовым сочленением, обеспечивающим надёжную фиксацию ответной части и защиту от самопроизвольного разъединения в условиях вибрации. Метод монтажа проводников — пайка.

Условия эксплуатации

Вилка 2РТ32У12НГ1 предназначена для работы в широком диапазоне температур окружающего воздуха: от минус 60 °C до плюс 100 °C. Изделие выдерживает смену температур от минус 60 °C до плюс 180 °C с учётом перегрева контактов, возникающего при прохождении максимальных рабочих токов. Соединитель сохраняет электрические параметры при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени Па.

Приёмка и комплектность

Изделие поставляется с приёмкой «5», что подтверждает прохождение контроля в соответствии с установленными требованиями для данной категории соединителей. Вилка 2РТ32У12НГ1 артикул 4628 относится к категории 2РТ32 и предназначена для применения в составе аппаратуры, к соединителям которой предъявляются повышенные требования по надёжности и стабильности электрических характеристик в жёстких условиях эксплуатации.
