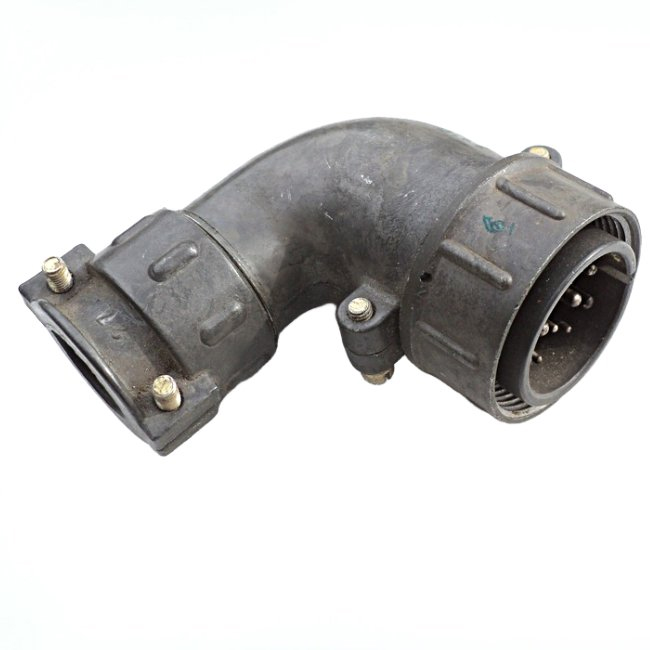

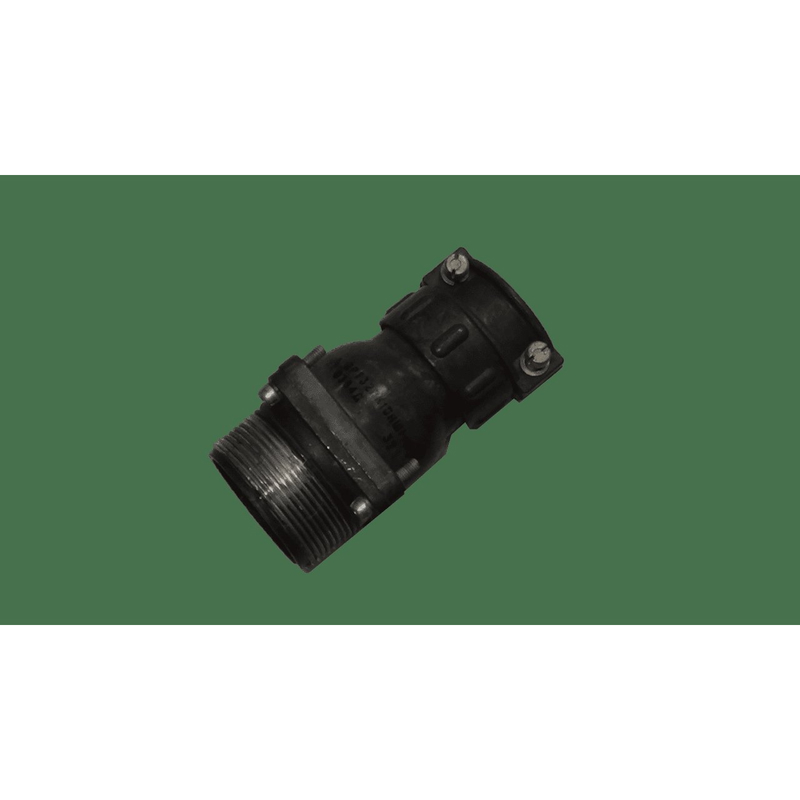

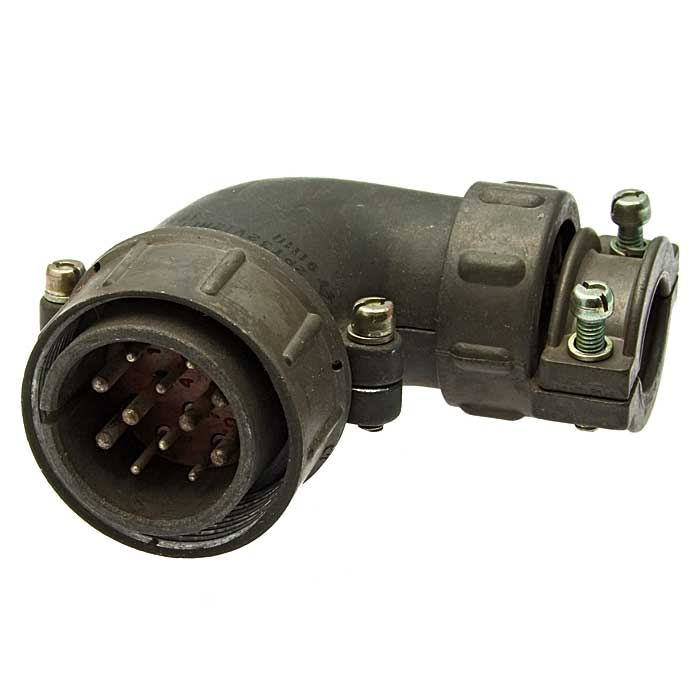

2РТ32У12НГ1-А

Цена:

1100 ₽

Технические характеристики

Разъём 2РТ32У12НГ1‑А — это цилиндрическая кабельная вилка серии 2РТ‑А, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре.

2РТ — тип соединителя (серия 2РТ‑А).
32 — размер корпуса (диаметр).
У — угловой патрубок кабельной части.
12 — количество контактов.
Н — предназначен для неэкранированного кабеля.
Г — вилка (кабельная часть).
1 — сочетание контактов (конкретная схема разводки).
А — материал изолятора (обычно керамика или термостойкий пластик, в зависимости от модификации).

Соединитель применяется во внутренних и внешних монтажных цепях, при этом для наружного применения требуется дополнительная защита от пыли и влаги со стороны потребителя.
Класс климатического исполнения — УХЛ (умеренный и холодный климат), что позволяет использовать разъём в довольно широком диапазоне окружающих условий.

Рабочий ток у изделий этой серии (включая 2РТ32У12‑А) обычно находится в диапазоне примерно 10–25 А на контакт в зависимости от его диаметра.
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
Количество циклов сочленения‑расчленения — не менее 500 ; минимальная наработка — порядка 1000 часов.

Диапазон рабочих температур с учётом перегрева контактов — приблизительно от –60 °C до +180 °C , что позволяет использовать разъём в условиях повышенных температур.
Допускает синусоидальную вибрацию до 100 м/с² в диапазоне частот от 1 Гц до 1000 Гц.
Устойчив к механическим ударам (одиночные удары до порядка 10 000 м/с² , многократные — до около 1500 м/с² ) и линейным нагрузкам до примерно 2000 м/с².

Описание

2РТ32У12НГ1-А

2РТ32У12НГ1-А: кабельная вилка для надежных соединений в промышленной аппаратуре

2РТ32У12НГ1-А — цилиндрический низкочастотный разъем серии 2РТ, выполненный в виде кабельной вилки с угловым патрубком. Изделие применяется для разъемного соединения цепей питания, управления и сигналов в радиоэлектронной, радиотехнической и промышленной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и надежность контактной группы.

Конструкция и расшифровка

Маркировка 2РТ32У12НГ1-А указывает на ключевые конструктивные особенности соединителя:

2РТ — серия цилиндрических разъемов общего назначения
32 — условный размер корпуса
У — угловой патрубок для вывода кабеля под углом
12 — 12-контактная контактная вставка
Н — гайка, рассчитанная на неэкранированный кабель
Г1 — исполнение контактной группы с определенной схемой расположения и поляризации
А — вариант исполнения изделия

Вилка имеет кабельное исполнение и штыревые круглые контакты. Одношпоночная поляризация корпуса помогает исключить неправильное сопряжение с ответной частью, а резьбовое соединение обеспечивает устойчивую фиксацию в условиях вибрации и механических нагрузок.

Контактная группа

Главная особенность 2РТ32У12НГ1-А — комбинированная контактная вставка. В ней используются контакты двух типоразмеров, что позволяет одновременно коммутировать цепи с разной токовой нагрузкой:

Параметр	Контакты Ø 1,5 мм	Контакты Ø 2,5 мм
Количество контактов	6	6
Допустимый ток на контакт	до 10 А	до 25 А
Сопротивление контакта	до 2,5 мОм	до 1 мОм
Покрытие	Серебряное	Серебряное

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и повышает стабильность электрического контакта. Контакты рассчитаны на пайку, поэтому при монтаже необходимо соблюдать технологию пайки, подобрать провод соответствующего сечения и исключить перегрев изоляционных деталей.

Основные характеристики

Разъем 2РТ32У12НГ1-А рассчитан на эксплуатацию в цепях с постоянным напряжением до 700 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, что позволяет использовать соединитель в аппаратуре с повышенными требованиями к электрической прочности изоляции.

Ключевые технические параметры:

Номинальная контактная схема: 6 контактов Ø 1,5 мм и 6 контактов Ø 2,5 мм
Максимальная нагрузка: до 10 А для малых и до 25 А для крупных контактов
Максимальное рабочее напряжение постоянного тока: до 700 В
Тип сочленения: резьбовой
Способ монтажа проводников: пайка
Ресурс: не менее 500 циклов сочленения и расчленения
Минимальная наработка: 1000 часов
Срок сохраняемости: не менее 20 лет
Габаритные размеры: ориентировочно 82 × 41,5 × 76,4 мм
Рабочий диапазон температур: от −60 до +100 °C.

Где применяется 2РТ32У12НГ1-А

Кабельная вилка востребована в оборудовании, где требуется объединить силовые и слаботочные цепи в одном компактном разъемном интерфейсе. Типичные направления применения:

Системы электропитания и распределения питания
Промышленные шкафы управления и автоматики
Контрольно-измерительные комплексы
Радиотехническое и телекоммуникационное оборудование
Испытательные стенды и мобильные комплексы
Транспортная, специальная и производственная аппаратура
Кабельные сборки для соединения модулей оборудования

Например, шесть контактов меньшего диаметра могут использоваться для цепей управления, датчиков или сигнализации, а шесть контактов Ø 2,5 мм — для подачи питания на исполнительные механизмы, приводные устройства либо силовые нагрузки. Это упрощает кабельную архитектуру и уменьшает число отдельных соединителей в оборудовании.

Что учитывать при монтаже

При подборе ответной части необходимо сверять не только серию и условный размер корпуса, но и сочетание контактов, поляризацию, исполнение кабельного ввода и совместимость по типу соединения. Наличие 12 контактов само по себе не гарантирует взаимозаменяемость: важны расположение контактов, их диаметры и конструктивный вариант разъема.

Поскольку исполнение НГ1-А предназначено для неэкранированного кабеля, при необходимости обеспечить электромагнитную защиту линии следует отдельно предусмотреть подходящее экранированное кабельное исполнение и способ подключения экрана. Для наружного применения разъем нуждается в защите от прямого попадания воды и пыли, если это не обеспечено конструкцией всего узла.

2РТ32У12НГ1-А остается практичным решением для построения долговечных разъемных соединений с раздельной коммутацией цепей до 10 А и 25 А в рамках одной кабельной вилки.
