Назначение

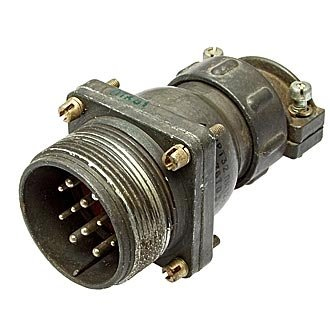

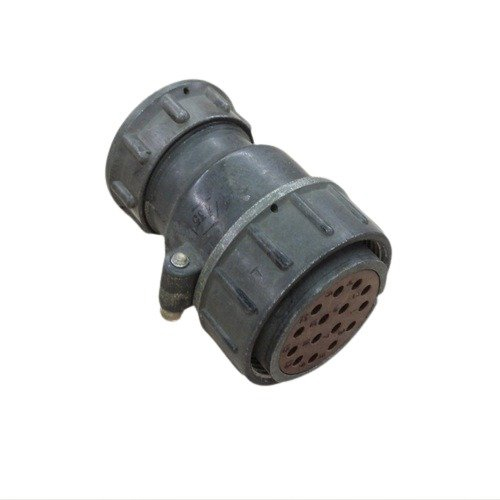

2РТ32У12ЭШ1-А — это кабельная розетка с угловым патрубком и гайкой для экранированного кабеля. Изделие относится к соединителям общего назначения и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре. Основная функция розетки — обеспечение надёжного электрического соединения цепей при подключении экранированного кабеля.

Конструкция с угловым патрубком позволяет организовать подвод кабеля под углом к плоскости установки, что важно при ограниченном свободном пространстве внутри корпуса аппарата. Гайка для экранированного кабеля обеспечивает механическое закрепление кабеля и электрический контакт экрана с корпусом розетки.

Подтверждённые технические особенности

Контактная система

• Общее количество контактов — 12.
• 6 контактов диаметром 1,5 мм.
• 6 контактов диаметром 2,5 мм.
• Покрытие контактов — серебряное.
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Электрические и эксплуатационные параметры

• Рабочий ток — от 10 до 25 А.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 20 лет.

Условия эксплуатации

• Температурный диапазон — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия с учётом перегрева контактов.
• Работоспособность при пониженном давлении — 1,3 на 10 в степени минус 4 Паскаля.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 1000 Герц при ускорении 100 метров на секунду в квадрате.
• Устойчивость к одиночным ударам с ускорением до 10 000 метров на секунду в квадрате.
• Устойчивость к линейным нагрузкам с ускорением 2000 метров на секунду в квадрате.
• Климатическое исполнение УХЛ.

Применение

Разъём применяется в различных электро- и радиоаппаратах для надёжного соединения цепей. Благодаря климатическому исполнению УХЛ и защите от пыли и влаги изделие подходит как для внутреннего, так и для наружного применения. Сочетание широкого температурного диапазона, стойкости к вибрации, ударам и линейным нагрузкам делает розетку пригодной для работы в составе аппаратуры, подвергающейся интенсивным механическим воздействиям.

Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают стабильность электрического соединения при рабочих токах от 10 до 25 А. Угловой патрубок с гайкой для экранированного кабеля позволяет выполнить монтаж с надёжным креплением кабеля и сохранением экранирования цепи.

Краткое резюме

2РТ32У12ЭШ1-А — кабельная розетка общего назначения с 12 контактами двух типоразмеров, серебряным покрытием, угловым патрубком и гайкой для экранированного кабеля. Изделие рассчитано на рабочий ток от 10 до 25 А, выдерживает 500 циклов сочленения-расчленения, сохраняет работоспособность в диапазоне температур от минус 60 до плюс 180 градусов Цельсия и при пониженном давлении, устойчиво к вибрации, ударам и линейным нагрузкам.
