Назначение

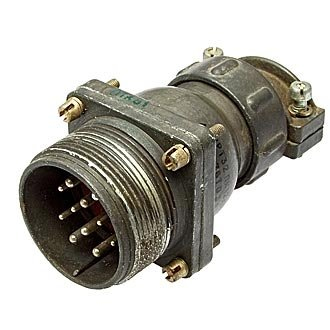

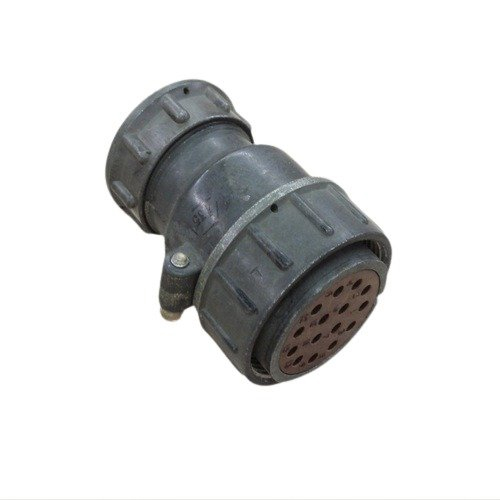

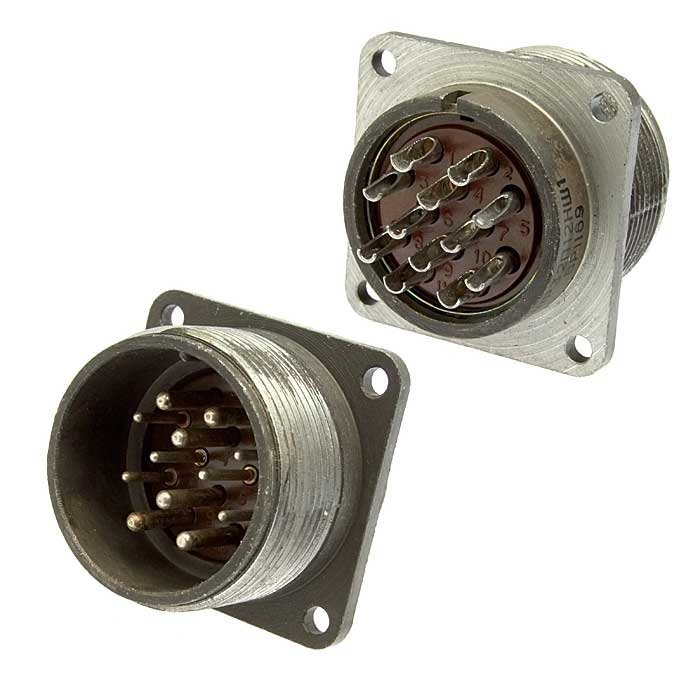

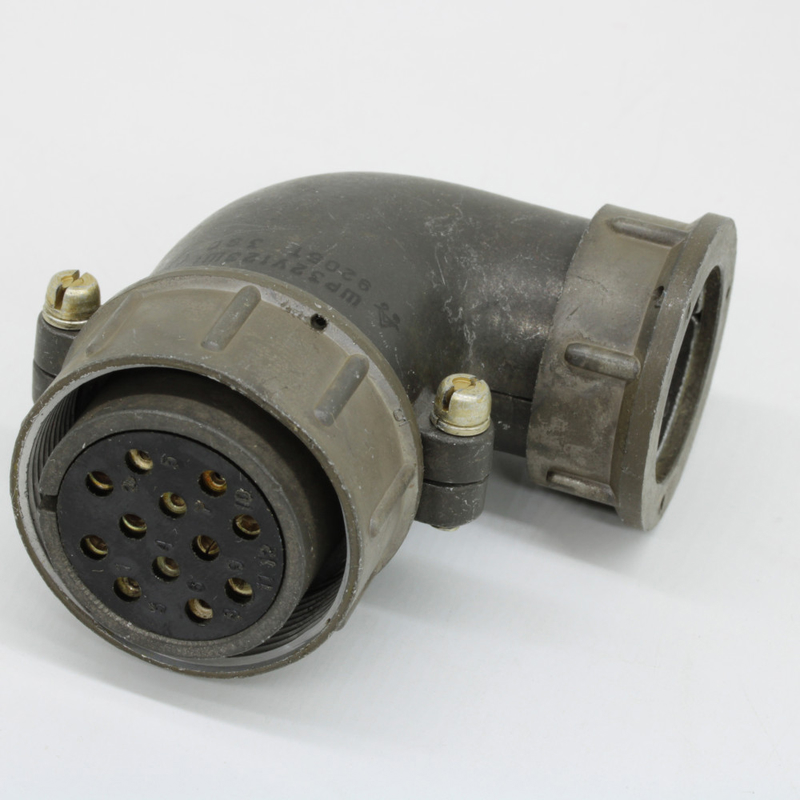

2РТ32У12ЭШ1-А «5» — это кабельная розетка разъёма серии 2РТ, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для электрического соединения и коммутации цепей в составе приборов, блоков и кабельных сборок, где требуется надёжный контакт при значительных токах и напряжениях.

Розетка относится к категории 2РТ32, оснащена угловым патрубком с гайкой Э для экранированного кабеля (индекс «ЭШ») и имеет корпус условного размера 32. Маркировка «5» указывает на возможную модификацию или исполнение (например, Р.К.У.).

Подтверждённые особенности

Конструкция розетки включает 12 контактов: обычно 6 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм. Такое сочетание позволяет коммутировать как сигнальные, так и силовые цепи в одном разъёме.

• Рабочий ток — до 25 А на контакт диаметром 2,5 мм.
• Максимальное напряжение — до 850 В.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Вибрация — диапазон 1–5000 Гц при ускорении до 300 м/с².
• Удары — одиночные до 5000–10000 м/с², многократные до 1500–350 м/с².
• Линейная нагрузка — до 2000 м/с².
• Габариты — примерно 56,8 на 40 на 76,3 мм.

Розетка выпускается в климатическом исполнении УХЛ и рассчитана на широкий диапазон температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие пригодно для внутренних и наружных условий с защитой от пыли и влаги.

Приёмка

В характеристики VirtueMart внесена приёмка «5». Это подтверждённый признак приёмки, указанный в данных о товаре, и он определяет соответствующее исполнение изделия.

Применение

Благодаря сочетанию контактов разного диаметра, высокому рабочему току и напряжению, розетка 2РТ32У12ЭШ1-А «5» подходит для жёстких условий эксплуатации, включая вибрацию, удары и линейные нагрузки. Она применяется в радиоэлектронной и радиотехнической аппаратуре, где необходимы стойкость к механическим воздействиям и стабильность электрических параметров.

Наличие углового патрубка с гайкой Э ориентирует изделие на использование с экранированным кабелем, что важно для защиты цепей от помех. Климатическое исполнение УХЛ и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать розетку как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

1. Монтаж в составе кабельных сборок радиоэлектронной аппаратуры.
2. Коммутация силовых и сигнальных цепей с рабочим током до 25 А на контакт диаметром 2,5 мм.
3. Работа в условиях вибрации, ударов и линейных нагрузок.
4. Эксплуатация в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Ресурс изделия подтверждается количеством сочленений-расчленений 500 и минимальной наработкой 1000 часов. Указанные параметры позволяют применять розетку в ответственных узлах, где требуется предсказуемое поведение контактной группы и сохранение сопротивления изоляции в пределах не менее 1000–5000 МОм.
