Назначение и область применения

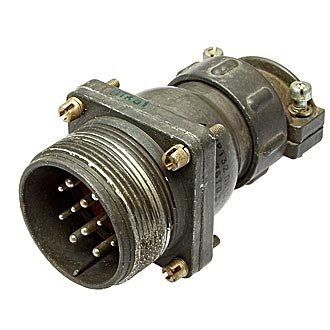

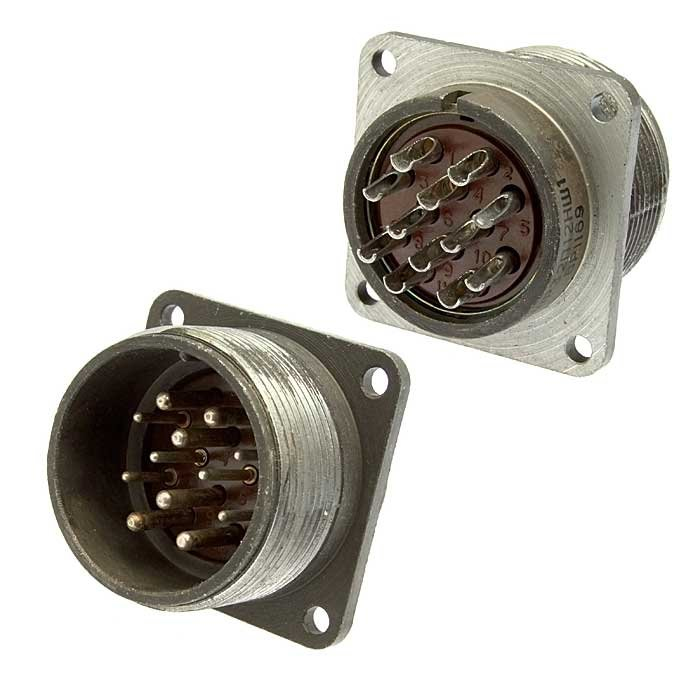

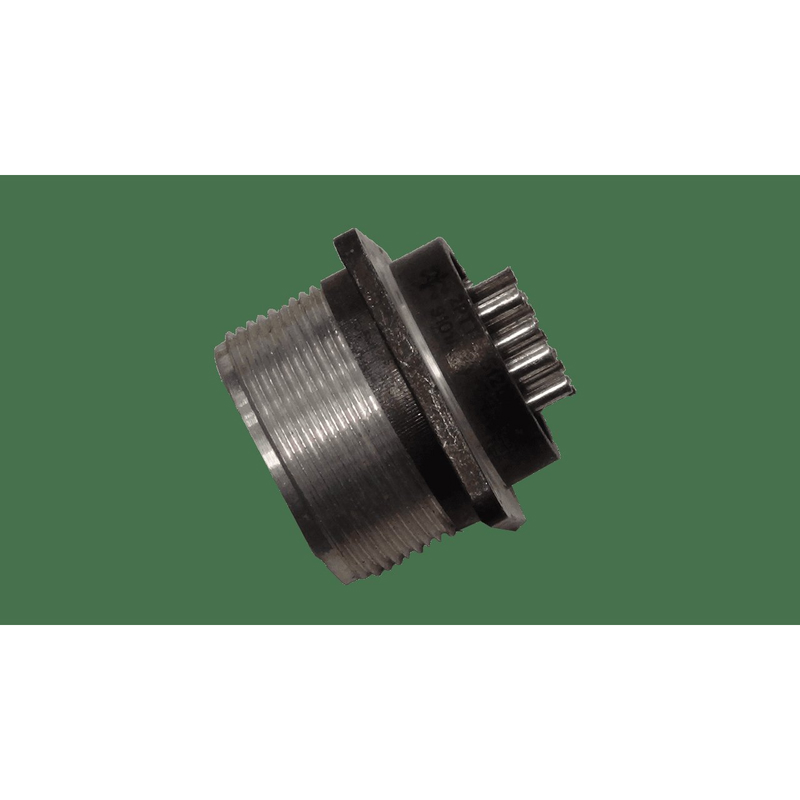

2РТ32У12ЭШ1-А представляет собой розетку кабельную угловую из серии цилиндрических низкочастотных соединителей 2РТ32. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная передача сигнала и питания по экранированному кабелю.

Основное назначение соединителя — работа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в приборных и кабельных сборках, в том числе в устройствах, эксплуатируемых при повышенных вибрационных и механических нагрузках. Благодаря угловой конструкции патрубка изделие удобно для монтажа в стеснённых условиях, когда прямой вывод кабеля невозможен или неудобен.

Технические характеристики

Розетка имеет 12 контактов, разделённых по допустимому рабочему току:

• 6 контактов диаметром 1,5 мм — рабочий ток до 10 А;
• 6 контактов диаметром 2,5 мм — рабочий ток до 25 А.

Максимальное рабочее напряжение постоянного тока составляет 700 В, амплитудное значение — до 850 В. Такое сочетание числа контактов и токовых возможностей позволяет использовать розетку как для цепей питания, так и для сигнальных линий в составе одного соединителя.

Показатели надёжности

Количество сочленений-расчленений достигает 500 циклов. Минимальная наработка составляет 1000 часов. Эти параметры подтверждают пригодность изделия для аппаратуры, к которой предъявляются требования по сохраняемости характеристик при многократном подключении и отключении.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Механические удары — до 5000 метров на секунду в квадрате (500 g). Работоспособность сохраняется при пониженном давлении 1,3·10⁻⁴ Па и температуре до плюс 60 градусов Цельсия.

Конструктивные особенности

Розетка выполнена с угловым патрубком, снабжённым гайкой для экранированного кабеля; это обозначено в наименовании индексом «ЭШ». Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение и обеспечивает правильную ориентацию ответной части.

Корпус обычно пластмассовый, климатическое исполнение УХЛ. Контакты покрыты серебром или никелем. Угловой вывод кабеля и резьбовое крепление в сочетании с экранирующим патрубком позволяют организовать надёжный экранированный тракт в приборах и кабельных сборках.

Применение и приёмка

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для соединения блоков, приборов и кабелей, в том числе в системах с высокими требованиями к вибрации и механическим нагрузкам. Розетка подходит для работы с экранированным кабелем в цепях постоянного и переменного тока частотой до 3 МГц.

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям для данной категории приёмки. Артикул товара — 4642, категория — 2РТ32.
