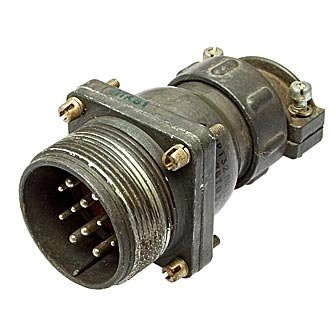

Назначение изделия

2РТ32У12ЭШ1-А «5» представляет собой кабельную розетку разъёма серии 2РТ, предназначенную для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется коммутация цепей с повышенными токами и напряжением в составе жгутов и кабельных сборок, а также при необходимости подключения экранированного кабеля через угловой патрубок.

Розетка относится к категории 2РТ32 и поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам аппаратуры. Это делает её пригодной для использования в составе устройств, где предъявляются повышенные требования к стабильности параметров и надёжности соединения.

Расшифровка обозначения

Обозначение 2РТ32У12ЭШ1-А несёт в себе полную информацию о конструкции и исполнении разъёма. Ниже приведены основные элементы маркировки и их смысл.

• 2РТ — принадлежность к серии разъёмов типа 2РТ.
• У — угловой патрубок, обеспечивающий боковой вывод кабеля.
• 12 — общее число контактов в разъёме.
• Э — гайка патрубка, предназначенная для экранированного кабеля.
• Ш — исполнение в виде розетки.
• А — материал изолятора.

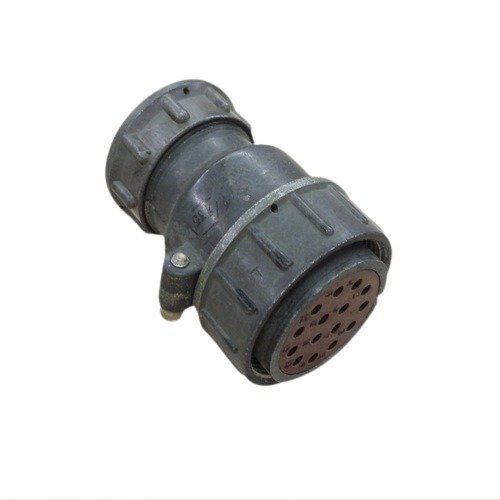

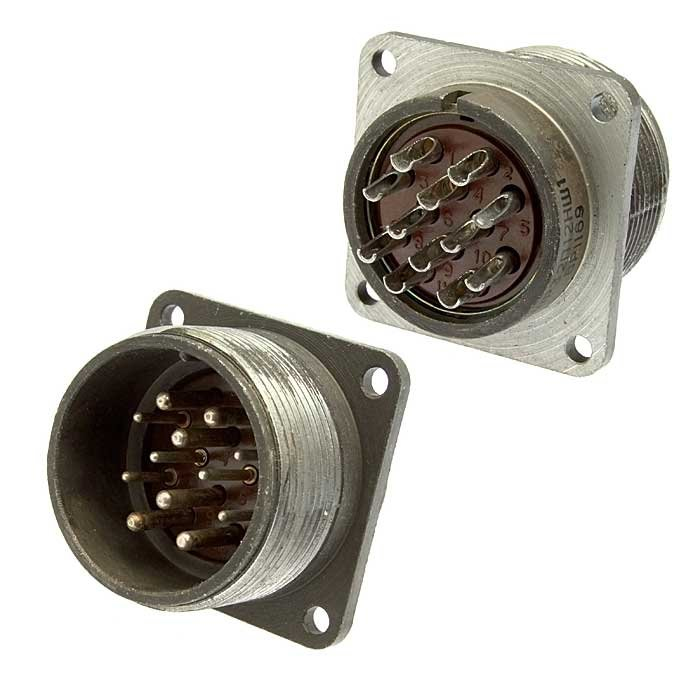

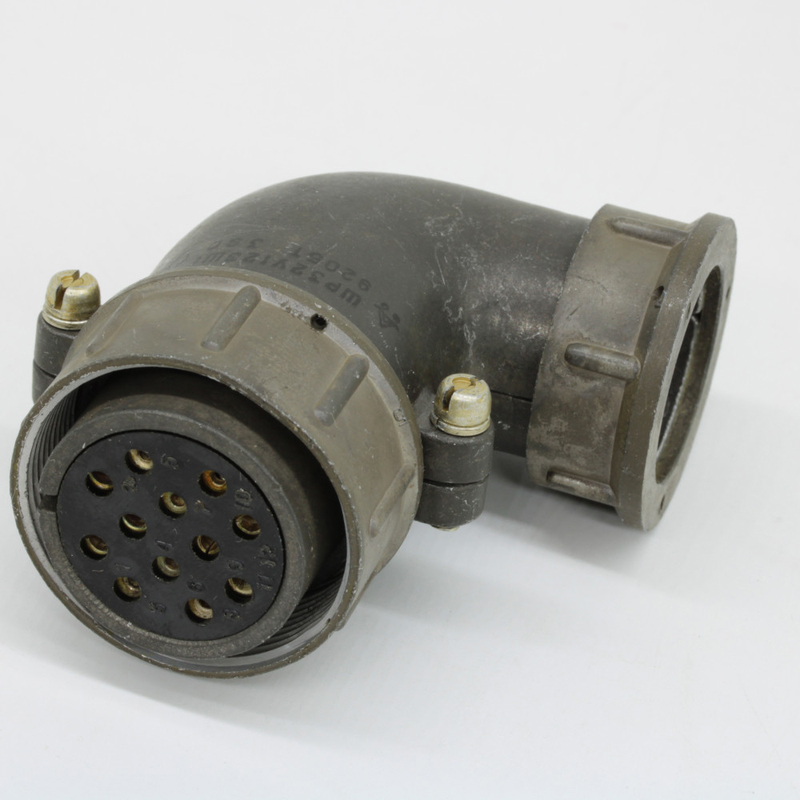

Таким образом, 2РТ32У12ЭШ1-А — это розетка с угловым патрубком, рассчитанная на 12 контактов: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Гайка патрубка типа Э позволяет подключать экранированный кабель и обеспечивать экранирование цепи.

Подтверждённые технические характеристики

Электрические параметры разъёма нормируются раздельно для контактов разного диаметра, что отражает их разную токовую нагрузочную способность. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка — 10 А на контакт диаметром 1,5 мм.
• Максимальная токовая нагрузка — 25 А на контакт диаметром 2,5 мм.
• Общая нагрузка на разъём — до 210 А.
• Напряжение цепи — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм.

Указанные значения позволяют использовать розетку как в слаботочных сигнальных цепях, так и в силовых цепях с существенными токами, распределяя нагрузку между контактами соответствующего диаметра.

Условия эксплуатации и ресурс

Разъём выполнен негерметичным, климатического исполнения УХЛ, и рассчитан на работу при температурах от минус 60 до плюс 60 градусов Цельсия. Такое сочетание делает его пригодным для эксплуатации в широком диапазоне климатических условий.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также удары с ускорением до 500 g. Кроме того, сохраняет работоспособность при пониженном давлении вплоть до 1,3·10⁻⁴ Па, что важно для аппаратуры, работающей в условиях, приближенных к вакууму.

Ресурс изделия составляет 500 сочленений и не менее 1000 часов наработки. Эти показатели определяют область применения розетки как элемента, рассчитанного на ограниченное число циклов подключения и отключения при сохранении нормированных параметров.

Применение

Благодаря сочетанию углового патрубка, возможности подключения экранированного кабеля и высокой токовой нагрузке, розетка 2РТ32У12ЭШ1-А «5» применяется в радиоэлектронной и радиотехнической аппаратуре для организации надёжных кабельных соединений. Она востребована в составе блоков и стоек, где требуется компактный боковой вывод жгута и стойкость к вибрации, ударам и перепадам давления.

При монтаже следует учитывать разделение контактов по диаметру и подключать силовые цепи к контактам 2,5 мм, а сигнальные — к контактам 1,5 мм, соблюдая нормированные значения тока и напряжения. Наличие приёмки «5» подтверждает пригодность изделия для ответственных применений в составе аппаратуры специального назначения.
