Назначение соединителя 2РТ32У12ЭГ1-А

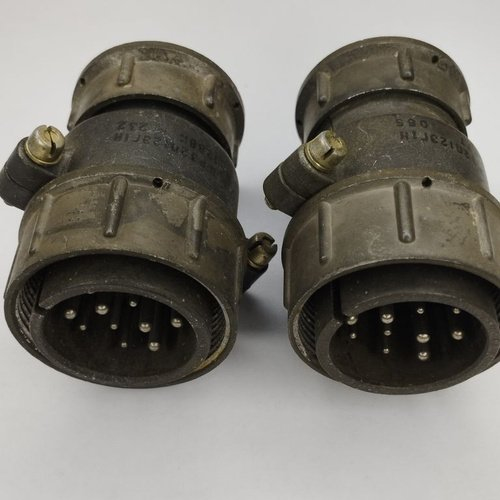

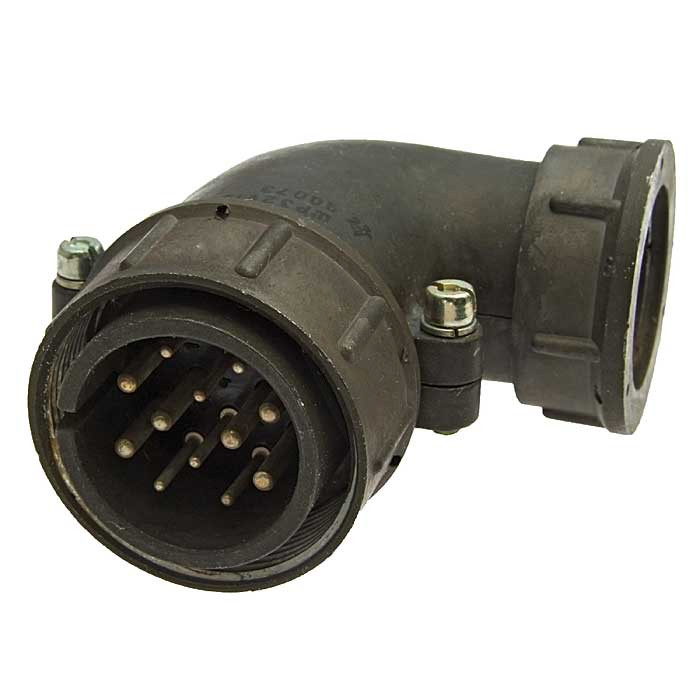

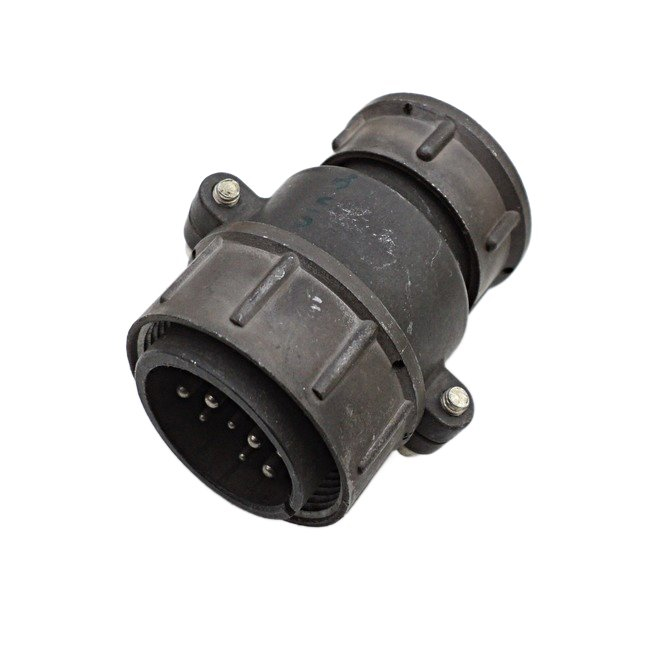

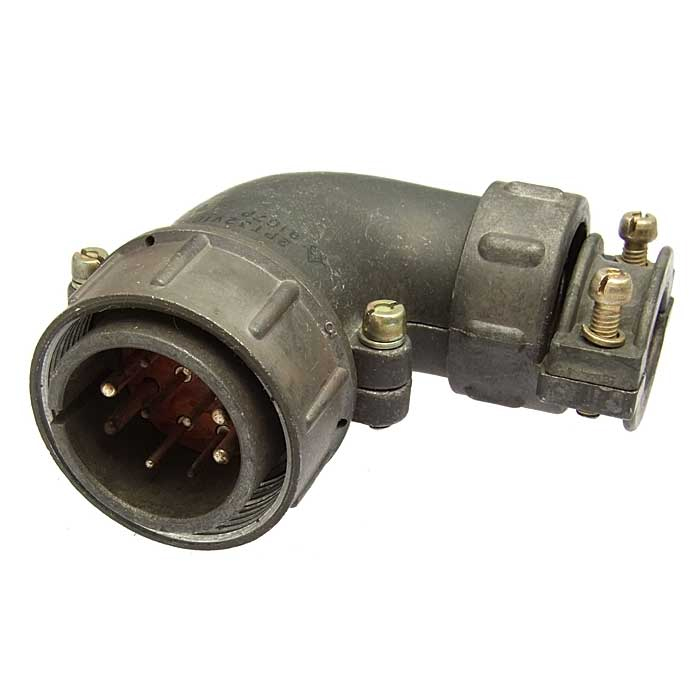

Соединитель 2РТ32У12ЭГ1-А представляет собой кабельную вилку цилиндрического типа и предназначен для использования в электрических цепях с экранированными кабелями. Изделие относится к категории 2РТ32 и выпускается под артикулом 4640. Конструкция ориентирована на подключение экранированного кабеля к ответной части соединителя, что позволяет сохранять непрерывность экрана и снижать влияние внешних электромагнитных помех на передаваемый сигнал или питающее напряжение.

Основное применение — коммутация электрических цепей в составе кабельных сборок, жгутов и приборных соединений, где требуется угловой ввод кабеля и надёжная фиксация ответных контактных пар. Приёмка изделия выполняется по категории «5», что подтверждает соответствие установленным требованиям приёмки для данной категории.

Расшифровка обозначения 2РТ32У12ЭГ1-А

Маркировка соединителя построена по буквенно-цифровой схеме, каждая позиция которой несёт конкретную информацию о конструкции и исполнении изделия.

• 2РТ — тип цилиндрического соединителя.
• 32 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 12 — количество контактов.
• Э — вид гайки патрубка, предназначенной для экранированного кабеля.
• Г — вид контактов, то есть вилка.
• 1 — обозначение сочетания контактов и материала изолятора.
• А — уточняющее обозначение исполнения.

Таким образом, полное обозначение 2РТ32У12ЭГ1-А указывает на угловую кабельную вилку с двенадцатью контактами, оснащённую гайкой патрубка под экранированный кабель.

Подтверждённые особенности и технические характеристики

Соединитель имеет двенадцать контактов, различающихся по диаметру: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Такое сочетание позволяет использовать одно изделие для подключения цепей с разной токовой нагрузкой в рамках общего разъёма.

Максимальный рабочий ток на одиночный контакт составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм. Это определяет область применения вилки: цепи питания и сигнальные цепи средней и повышенной мощности, где требуются токи указанных значений.

Отдельного внимания заслуживает исполнение патрубка с гайкой типа «Э». Оно рассчитано на экранированный кабель, что обеспечивает механическое закрепление экрана и его электрическое соединение с корпусом соединителя. Угловой патрубок позволяет прокладывать кабель под углом к оси разъёма, что удобно при ограниченном пространстве монтажа.

Исполнение контактов типа «Г» означает, что изделие является вилкой, то есть имеет штыревые контакты и предназначено для сочленения с ответной розеточной частью. Категория приёмки «5» указана в характеристиках изделия и распространяется на весь соединитель в сборе.

Область применения

Кабельные вилки данного типа востребованы там, где необходимо соединить экранированный кабель с оборудованием или с другой частью кабельной сети. К типовым задачам относятся:

1. Коммутация цепей питания с токами до 10 А и до 25 А по контактам соответствующих диаметров.
2. Подключение экранированных кабелей с сохранением целостности экрана через гайку патрубка типа «Э».
3. Монтаж в стеснённых условиях за счёт углового исполнения патрубка.
4. Сборка многожильных кабельных соединений, где требуется до двенадцати отдельных контактов в одном разъёме.

Изделие применяется в составе кабельных сборок, приборных и пультовых соединений, а также в других электрических цепях, где применимы цилиндрические соединители типа 2РТ с условным размером корпуса 32. Совместимость с конкретными ответными частями определяется соответствием типа, условного размера корпуса и числа контактов.

Указания по подбору и эксплуатации

При подборе соединителя следует ориентироваться на три ключевых параметра: условный размер корпуса 32, количество и диаметры контактов, а также вид контактов. Для сочленения с данной вилкой необходима ответная часть соответствующего типа и размера корпуса с розеточными контактами.

Поскольку изделие предназначено для экранированного кабеля, при монтаже важно обеспечить правильное закрепление экрана в гайке патрубка. Это влияет как на механическую прочность соединения, так и на его экранирующие свойства.

Нагрузку на контакты следует ограничивать указанными значениями: не более 10 А на контакт диаметром 1,5 мм и не более 25 А на контакт диаметром 2,5 мм. Превышение этих значений не допускается, так как ведёт к перегреву контактной пары и нарушению работы соединения.

Категория приёмки «5» подтверждает, что изделие прошло приёмку в установленном порядке. Иных сведений о сертификатах, гарантийных сроках, стране производства и комплектации поставки в приведённых данных нет, поэтому такие характеристики в описании не указываются.
