Назначение

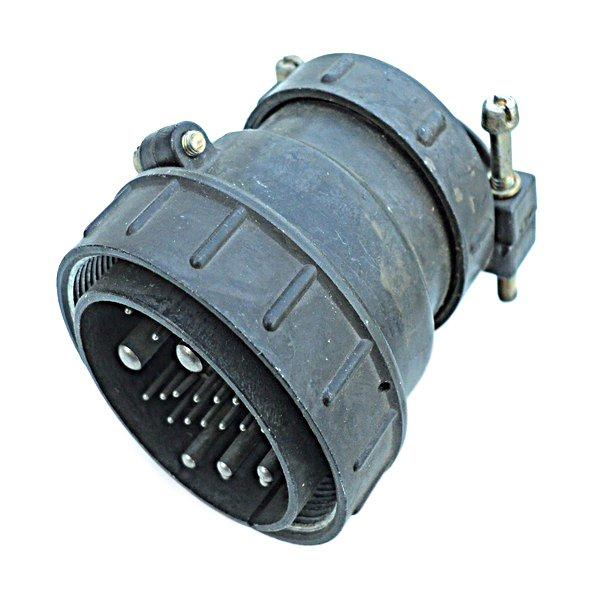

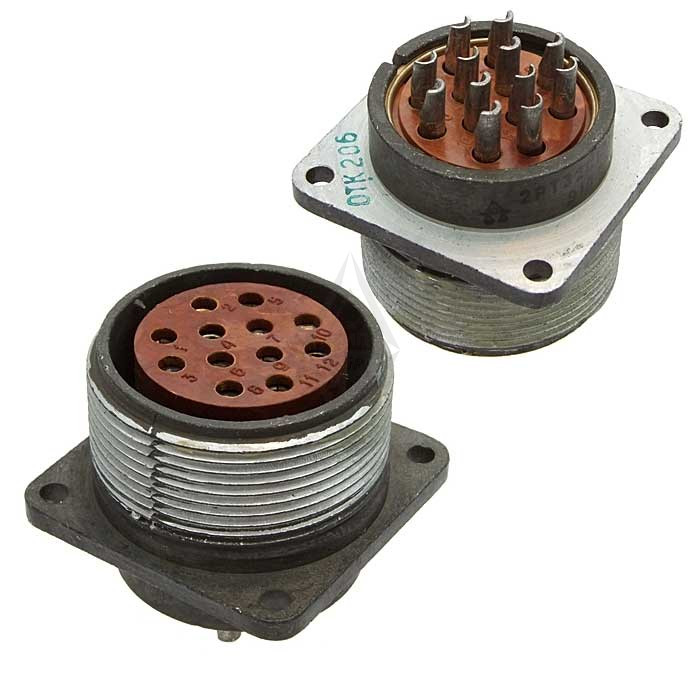

2РТ32У12ЭГ1-А представляет собой кабельную вилку с угловым патрубком из серии разъёмов 2РТ. Изделие предназначено для подключения экранированного кабеля в радиоэлектронной и радиотехнической аппаратуре. Угловой патрубок обеспечивает удобную укладку жгута в условиях ограниченного пространства, характерных для компактных блоков и приборных отсеков.

Разъёмовая серия 2РТ применяется для электрического соединения цепей питания и сигнальных цепей при передаче значительных токов, а исполнение «Э» указывает на работу с экранированным кабелем, что важно для защиты сигнальных цепей от помех.

Расшифровка условного обозначения

Обозначение 2РТ32У12ЭГ1-А читается по позициям следующим образом:

• 2РТ — тип соединителя;
• 32 — условный размер корпуса;
• У — угловой патрубок;
• 12 — количество контактов;
• Э — для экранированного кабеля;
• Г — вилка;
• 1 — сочетание контактов;
• А — материал изолятора.

Подтверждённые особенности и технические характеристики

Разъём имеет 12 контактов: обычно 6 контактов диаметром 1,5 мм на ток 10 А и 6 контактов диаметром 2,5 мм на ток 25 А. Сопротивление контакта составляет не более 1–2,5 мОм, сопротивление изоляции — не менее 1000–5000 МОм.

Максимальное рабочее напряжение — до 850 В. Количество сочленений-расчленений — 500 циклов. Минимальная наработка — 1000 часов. Срок сохраняемости изделия — не менее 20 лет.

Условия эксплуатации

Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени Па.

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100–300 метров на секунду в квадрате, механические удары — до 10 000 метров на секунду в квадрате одиночные и 1500 метров на секунду в квадрате многократные, а также линейные нагрузки до 2000 метров на секунду в квадрате.

Применение и исполнение

Изделие предназначено для внутреннего и наружного применения в климатическом исполнении УХЛ при условии защиты от пыли и влаги. Такое сочетание позволяет использовать вилку в аппаратуре, работающей в широком диапазоне температур и в условиях повышенных вибрационных и ударных нагрузок.

Основные области применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное подключение экранированного кабеля, передача питания и сигналов по цепям с токами до 25 А на контакт и рабочего напряжения до 850 В. Угловой патрубок облегчает монтаж кабеля в стеснённых условиях и снижает радиус изгиба жгута.
