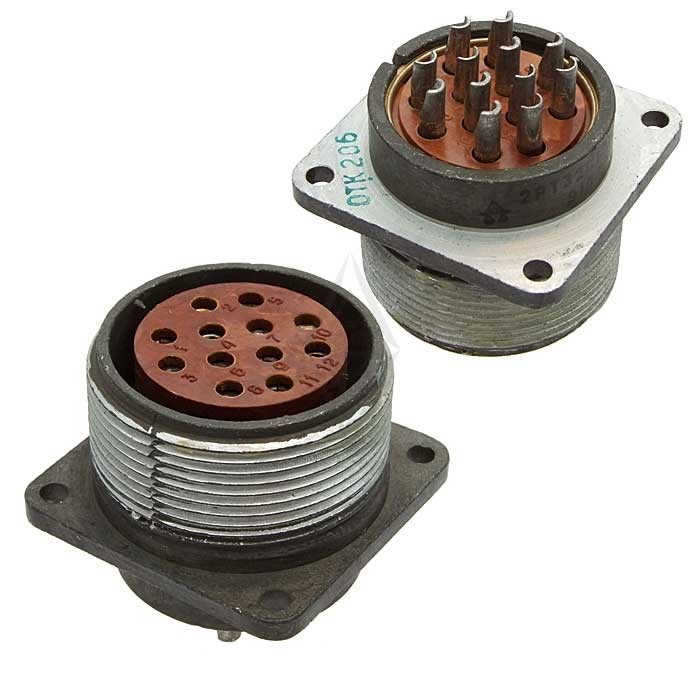

Назначение разъёма 2РТ32У12ЭГ1

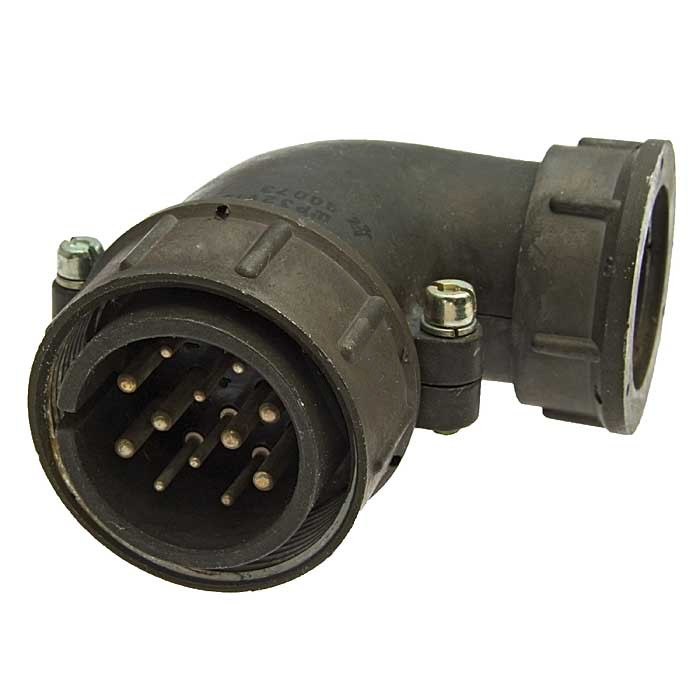

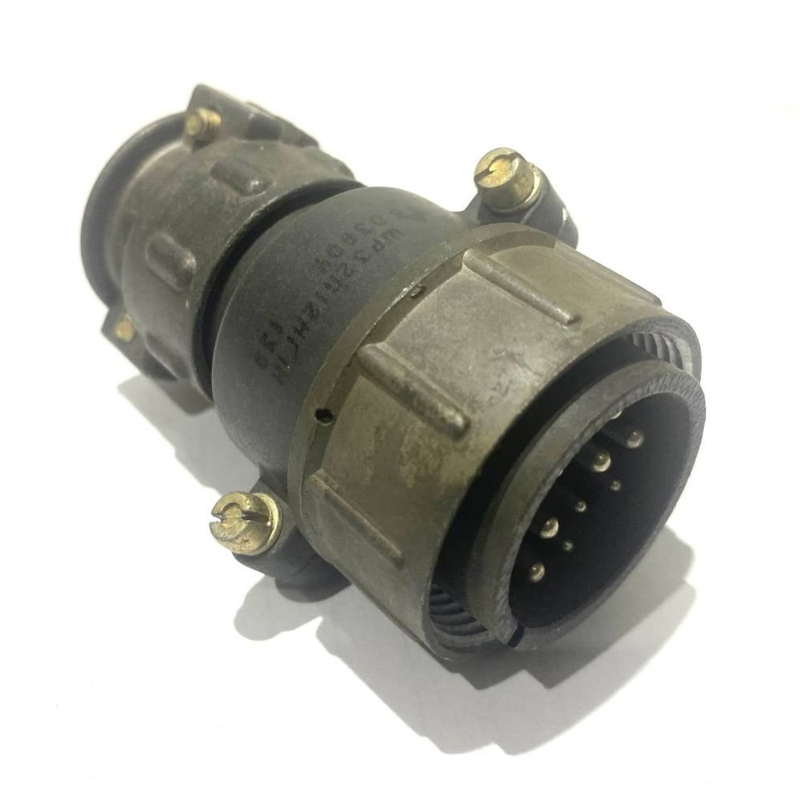

2РТ32У12ЭГ1 — это вилка кабельного электрического разъёма серии 2РТ, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для электрического соединения цепей при помощи кабеля и обеспечивает передачу сигналов и питания между блоками, узлами и модулями аппаратуры. Конструкция ориентирована на работу в составе ответных частей соединителей серии 2РТ и на эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТ32У12ЭГ1 построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия. Разберём его по элементам:

• 2РТ — тип разъёма, принадлежность к серии 2РТ.
• 32 — условный размер корпуса.
• 12 — количество контактов, сочетание 1.
• У — конструктивное исполнение кабельной части с угловым патрубком.
• Э — вид концевой гайки, предназначенной для экранированного кабеля.
• Г — исполнение соединителя: вилка.

Таким образом, 2РТ32У12ЭГ1 представляет собой кабельную вилку с угловым патрубком и концевой гайкой под экранированный кабель. Диаметр контактов обычно составляет 1,5 мм. Угловой патрубок позволяет прокладывать кабель под углом к оси соединителя, что удобно при ограниченном монтажном пространстве внутри аппаратуры.

Технические параметры

Электрические и эксплуатационные характеристики изделия определяют области его применения и допустимые режимы работы. К основным параметрам относятся:

• сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм;
• амплитудное напряжение цепи — до 850 В;
• число циклов сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• срок хранения — не менее 20 лет.

Совокупность этих параметров обеспечивает стабильную работу соединителя в составе радиоэлектронной и радиотехнической аппаратуры при соблюдении установленных режимов эксплуатации.

Устойчивость к внешним воздействиям

Разъём подходит для эксплуатации во внутренних и наружных условиях при защите от пыли и влаги в климатическом исполнении УХЛ. Изделие выдерживает следующие механические и климатические нагрузки:

1. синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
2. механические удары, в том числе одиночные, с ускорением до 10 000 метров на секунду в квадрате;
3. линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Такая устойчивость делает соединитель пригодным для аппаратуры, работающей в условиях вибрации, тряски и ударных воздействий.

Применение

Благодаря сочетанию электрических параметров и механической прочности 2РТ32У12ЭГ1 применяется в радиоэлектронной и радиотехнической аппаратуре для подключения экранированных кабелей. Угловое исполнение кабельной части удобно там, где требуется компактная компоновка жгута и минимальный радиус изгиба кабеля. Экранированная концевая гайка обеспечивает надёжное крепление экранированного кабеля и сохранение целостности экрана. Исполнение УХЛ допускает работу как в отапливаемых помещениях, так и на открытом воздухе при защите от прямого попадания пыли и влаги.

Эксплуатационные ограничения и обслуживание

Для сохранения заявленных характеристик важно соблюдать допустимое число циклов сочленений-расчленений и не превышать амплитудное напряжение цепи. При монтаже следует учитывать диаметр контактов и конструкцию углового патрубка, а при эксплуатации на открытом воздухе — обеспечивать защиту от пыли и влаги. Срок хранения не менее 20 лет подтверждает пригодность изделия к длительному складскому хранению без потери рабочих свойств.

Комплектность и соответствие

Изделие поставляется как вилка кабельного разъёма серии 2РТ в исполнении 2РТ32У12ЭГ1. Сведения о производителе, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому в описании не приводятся. Артикул изделия — 4636, категория — 2РТ32. Характеристики VirtueMart для данной позиции не заполнены.

Краткое резюме

2РТ32У12ЭГ1 — кабельная вилка серии 2РТ с условным размером корпуса 32, двенадцатью контактами, угловым патрубком и концевой гайкой под экранированный кабель. Сопротивление изоляции не менее 1000–5000 МОм, амплитудное напряжение цепи до 850 В, ресурс 500 циклов сочленений-расчленений, наработка не менее 1000 часов и срок хранения не менее 20 лет. Изделие устойчиво к вибрации, ударам и линейным нагрузкам и предназначено для радиоэлектронной и радиотехнической аппаратуры в климатическом исполнении УХЛ.
