2РТ32У10НШ1-А (ШР32У10НШ1) «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТ32У10НШ1-А (ШР32У10НШ1)

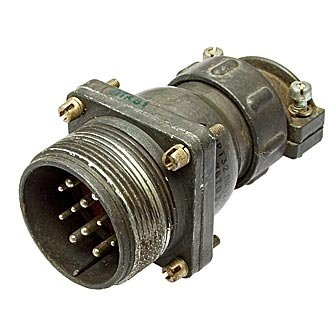

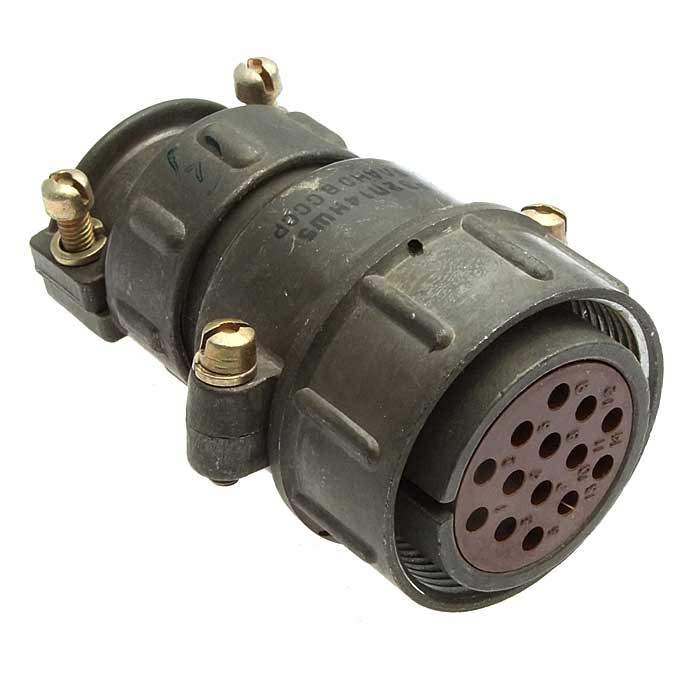

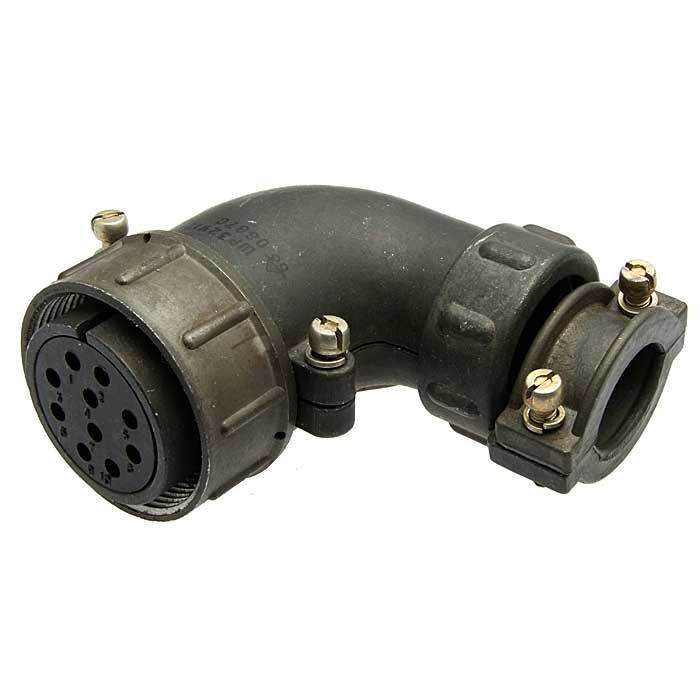

2РТ32У10НШ1-А (также обозначается как ШР32У10НШ1) — это кабельная розетка типа 2РТ, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Разъём имеет условный размер корпуса 32, с 10 контактами (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм). +1
"У" указывает на конструктивное исполнение с угловым патрубком кабельной части, "Н" — на гайку для неэкранированного кабеля, "Ш" — розетка, "1" — сочетание контактов. +1
Контакты покрыты никелем (без буквы — серебром).

Технические характеристики

Разъём негерметичный, климатического исполнения УХЛ, работает при повышенной температуре до +60°C и пониженном давлении до 1,3×10⁻⁴ Па. +1
Максимальная токовая нагрузка: 10 А на контакт Ø1,5 мм, 25 А на Ø2,5 мм, общая — 160 А; сопротивление контакта не более 2,5 мОм (Ø1,5) и 1 мОм (Ø2,5); напряжение до 850 В. +1
Сопротивление изоляции ≥5000 МОм, ресурс: 500 сочленений-расчленений, наработка ≥1000 часов.

Механическая стойкость

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с² (30 g), удар одиночный — 5000 м/с² (500 g), многократный — 350 м/с² (35 g). +1
Соединители типа 2РТ применяются во внутренних и наружных условиях (с защитой от пыли и влаги).

Описание

Назначение и область применения

Кабельная розетка 2РТ32У10НШ1-А (ШР32У10НШ1) относится к соединителям типа 2РТ и предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное разъёмное соединение кабельной линии с ответной частью, устанавливаемой на корпусе прибора или блока.

Соединители данного типа рассчитаны на эксплуатацию как внутри помещений, так и в наружных условиях при наличии защиты от пыли и влаги. Розетка применяется в составе промышленного оборудования, измерительных комплексов, систем связи и других устройств, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров.

Конструктивные особенности

Разъём имеет условный размер корпуса 32 и оснащён десятью контактами: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Контакты покрыты никелем, что обеспечивает защиту токоведущих поверхностей от коррозии и стабильность переходного сопротивления в течение всего срока службы.

Обозначение изделия отражает его конструктивное исполнение:

литера «У» — угловой патрубок кабельной части;
литера «Н» — гайка для неэкранированного кабеля;
литера «Ш» — розетка;
цифра «1» — сочетание контактов;
литера «А» — климатическое исполнение и материал покрытия.

Технические характеристики

Соединитель выполнен в негерметичном исполнении и соответствует климатическому исполнению УХЛ. Рабочий температурный диапазон допускает эксплуатацию при повышенной температуре до +60 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Электрические параметры розетки обеспечивают передачу значительных токовых нагрузок. Максимальный ток на контакт диаметром 1,5 мм составляет 10 А, на контакт диаметром 2,5 мм — 25 А. Суммарная токовая нагрузка на соединитель достигает 160 А. Рабочее напряжение — до 850 В.

Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и отсутствие утечек.

Механическая стойкость и ресурс

Изделие рассчитано на длительную эксплуатацию в условиях вибрационных и ударных воздействий. Розетка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Устойчивость к механическим нагрузкам подтверждается стойкостью к одиночному удару с ускорением 5000 м/с² (500 g) и многократным ударам с ускорением 350 м/с² (35 g).

Ресурс соединителя составляет 500 циклов сочленения-расчленения. Наработка на отказ — не менее 1000 часов. Указанные показатели подтверждают пригодность розетки для применения в аппаратуре, подверженной вибрациям и механическим воздействиям в процессе эксплуатации.

Комплектация и приёмка

Изделие поставляется с приёмкой «5», что подтверждает прохождение контроля качества в соответствии с установленными требованиями. Артикул товара — 4616. Розетка 2РТ32У10НШ1-А совместима с ответными частями соединителей типа 2РТ соответствующего типоразмера и сочетания контактов.
