Назначение и область применения

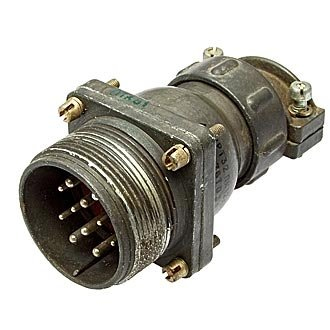

Кабельная розетка 2РТ32У10НШ1-А (также обозначается как ШР32У10НШ1) представляет собой электрический соединитель промышленного назначения из серии разъёмов 2РТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Разъём обеспечивает разъёмное резьбовое соединение кабельной части с блочной ответной частью и применяется там, где требуется стабильный электрический контакт при значительных механических и климатических нагрузках.

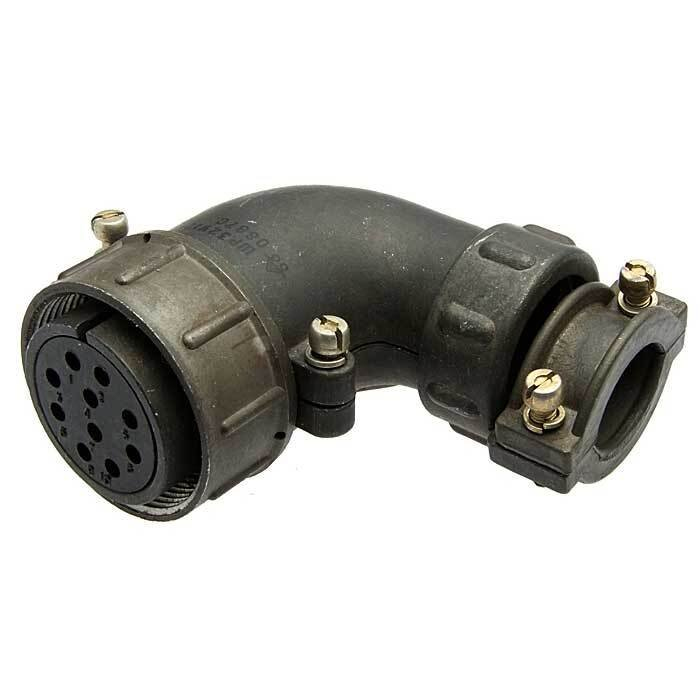

Благодаря конструктивному исполнению с угловым кабельным патрубком розетка удобна для монтажа в стеснённых пространствах, внутри корпусов приборов, шкафов управления и распределительных устройств. Изделие рассчитано на многократные циклы сочленения и расчленения, что допускает его использование в оборудовании, проходящем регулярное техническое обслуживание, контрольно-измерительных стендах и передвижных установках.

Технические особенности и конструкция

Соединитель имеет условный размер корпуса 32 и десять контактов, разделённых на две группы по токовой нагрузке. Контактная группа включает шесть контактов диаметром 1,5 мм, рассчитанных на ток до 10 А, и четыре контакта диаметром 2,5 мм с допустимым током до 25 А. Суммарная максимальная токовая нагрузка составляет 160 А. Такое сочетание позволяет в одном корпусе коммутировать как сигнальные, так и силовые цепи.

Электрические параметры контактов нормированы по сопротивлению: для контактов диаметром 1,5 мм переходное сопротивление не превышает 2,5 мОм, для контактов диаметром 2,5 мм — не более 1 мОм. Сопротивление изоляции между контактами и между контактами и корпусом составляет не менее 5000 МОм при нормальных климатических условиях. Амплитудное значение рабочего напряжения цепи достигает 850 В.

Конструктивно розетка выполнена в климатическом исполнении УХЛ, что соответствует умеренному и холодному климату. Изделие не является герметичным, поэтому при наружном применении требуется дополнительная защита от прямого попадания пыли и влаги. Кабельный ввод выполнен в виде углового патрубка и комплектуется гайкой, предназначенной для фиксации неэкранированного кабеля. Контакты имеют никелевое покрытие. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, исключающей неправильную ориентацию при соединении.

Показатели надёжности и условия эксплуатации

Изделие рассчитано на длительную работу в составе аппаратуры, подверженной механическим воздействиям. Ресурс составляет не менее 500 циклов сочленений и расчленений, минимальная наработка — 1000 часов. Разъём сохраняет работоспособность при следующих внешних воздействиях:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g);
• механические удары одиночного действия с ускорением до 5000 м/с²;
• многократные механические удары с ускорением до 350 м/с²;
• пониженное атмосферное давление до 1,3×10⁻⁴ Па;
• температура окружающей среды до +60 °C.

Перечисленные параметры подтверждают пригодность соединителя для аппаратуры специального и промышленного назначения, работающей в условиях вибраций, ударных нагрузок и разреженной атмосферы. Благодаря никелевому покрытию контактов обеспечивается стабильное переходное сопротивление и защита от коррозии при хранении и эксплуатации.

Монтаж и совместимость

Розетка 2РТ32У10НШ1-А монтируется на кабель с последующей фиксацией гайкой на неэкранированной оболочке. Угловой патрубок задаёт направление вывода кабеля, что упрощает компоновку жгутов внутри приборов. Резьбовое сочленение с блочной частью обеспечивает плотное прилегание корпуса и надёжную фиксацию даже при вибрациях. Одношпоночная поляризация гарантирует однозначное положение ответных частей, исключая повреждение контактов при сборке.

Приёмка изделия — «5», что соответствует приёмочным испытаниям по установленной категории. При монтаже следует учитывать, что разъём не герметичен и требует защиты от конденсата, пыли и прямого попадания влаги. Для внутреннего применения в шкафах и корпусах дополнительная защита не требуется. При наружной установке рекомендуется размещение в герметичных боксах или использование уплотнительных материалов в месте ввода кабеля.
