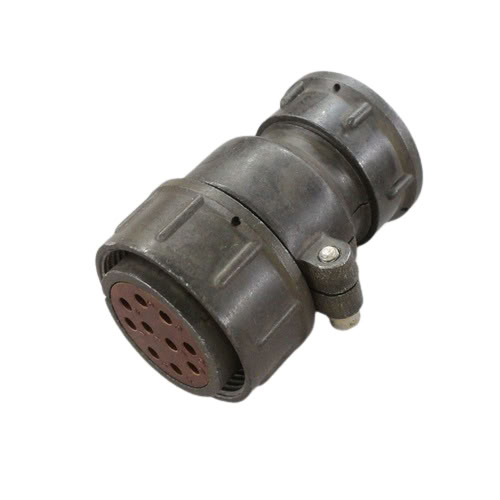

Назначение и область применения

Кабельная розетка 2РТ32У10НШ1-А относится к серии электрических соединителей 2РТ и предназначена для создания разъемных контактных соединений в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Изделие применяется для коммутации цепей постоянного и переменного тока, передачи сигналов управления и питания между отдельными блоками, приборами и кабельными сборками. Благодаря устойчивости к широкому диапазону внешних воздействий розетка подходит для монтажа в аппаратуре, эксплуатируемой как внутри помещений, так и на открытых объектах при условии защиты от прямого попадания пыли и влаги.

Соединитель ориентирован на стационарную или полустационарную установку в местах, где требуется регулярное сочленение и расчленение электрических цепей. Конструкция с резьбовым соединением обеспечивает стабильное положение ответных частей и защищает контактные пары от самопроизвольного разъединения при вибрационных и ударных нагрузках. Розетка используется в измерительных комплексах, промышленной автоматике, источниках питания, аппаратуре связи и другом оборудовании, к которому предъявляются повышенные требования по надежности электрического контакта.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РТ32У10НШ1-А содержит информацию о типе соединителя, корпусе, форме кабельного патрубка и контактной группе. Его расшифровка:

• 2РТ — тип соединителя;
• 32 — условный размер корпуса;
• У — угловой патрубок кабельной части;
• 10 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — шаг контактов;
• 1 — сочетание контактов;
• А — модификация.

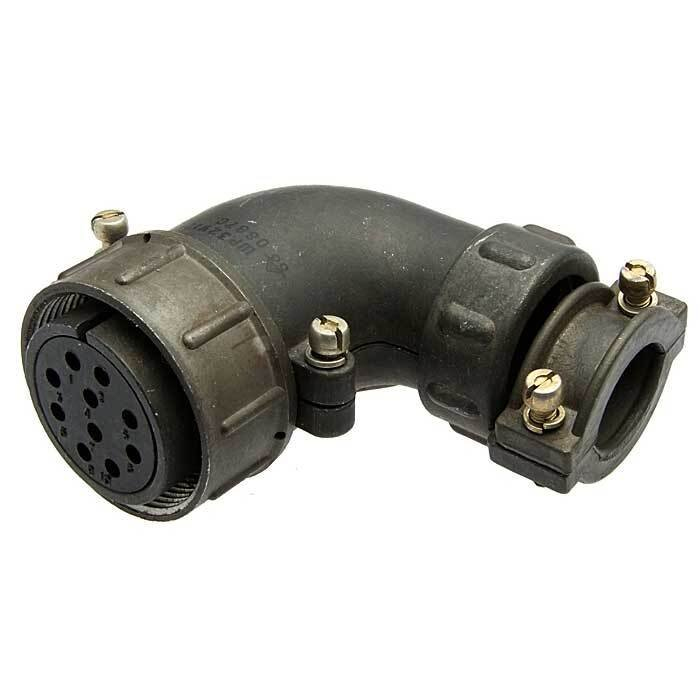

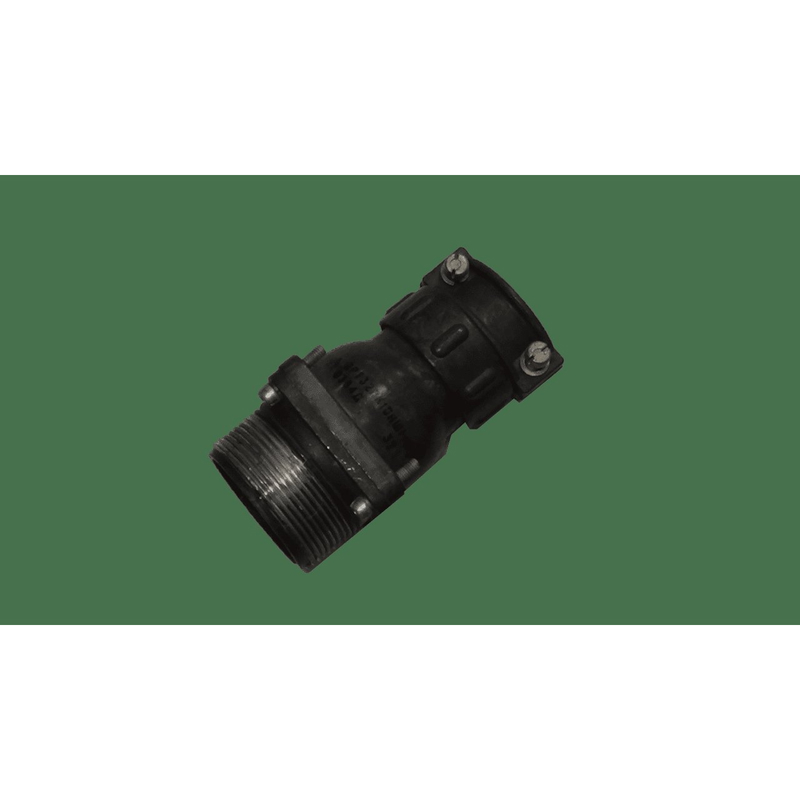

Корпус розетки имеет угловое исполнение кабельного ввода, что упрощает компоновку в ограниченном пространстве и позволяет направлять кабель под углом к оси сочленения. Резьбовое соединение обеспечивает плотное прилегание контактных поверхностей и воспроизводимость электрических параметров при повторных циклах сочленения. Монтаж контактов выполняется пайкой, что обеспечивает стабильное переходное сопротивление и высокую механическую прочность соединения проводников с контактами.

Технические характеристики

Розетка оснащена десятью контактами. В состав контактной группы входят шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Контакты меньшего диаметра рассчитаны на рабочий ток до 10 А и имеют сопротивление не более 2,5 мОм. Контакты диаметром 2,5 мм допускают рабочий ток до 25 А и обладают сопротивлением не более 1 мОм.

Электрические параметры изделия:

• максимальное напряжение постоянного тока — 700 В;
• сопротивление изоляции — не менее 1000 МОм;
• количество контактов — 10;
• сочетание контактов — 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм.

Габаритные размеры розетки составляют 76,4×41,5×82 мм. Климатическое исполнение — УХЛ, что допускает применение в умеренном и холодном климате. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом контакты выдерживают перегрев до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10 в степени минус 4 Па.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в условиях значительных механических нагрузок. Розетка выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с², одиночные удары с ускорением до 10 000 м/с², а также линейные нагрузки до 2000 м/с². Такие показатели позволяют применять изделие в аппаратуре, подверженной транспортной тряске, ударам и вибрациям.

Резьбовое сочленение и конструкция корпуса обеспечивают надежную фиксацию ответной части даже при интенсивных механических воздействиях. Контактная группа сохраняет стабильные электрические характеристики в течение всего заявленного ресурса. Изделие допускает внутреннее и наружное применение при условии защиты от прямого попадания пыли и воды, что определяется особенностями конкретного монтажа и ответной части.

Ресурс и надежность

Розетка 2РТ32У10НШ1-А рассчитана на 500 циклов сочленений и расчленений. Минимальная наработка составляет 1000 часов. Срок хранения — 20 лет. Указанные показатели подтверждают пригодность соединителя для длительной эксплуатации в составе стационарного оборудования и периодически обслуживаемых узлов, где требуется многократное подключение и отключение кабельных сборок.

Изделие поставляется как самостоятельная единица и применяется совместно с ответными частями серии 2РТ соответствующего типоразмера. Артикул товара — 4614.
