Назначение и область применения

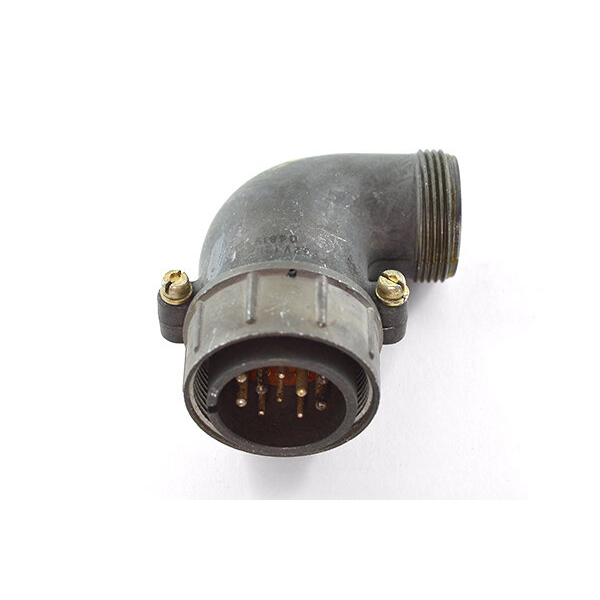

Кабельная вилка 2РТ32У10НГ1-А представляет собой цилиндрический многоконтактный электрический соединитель серии 2РТ32, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для разъёмного соединения кабельных сборок с блочными ответными частями, обеспечивая надёжный электрический контакт в условиях стационарного и подвижного монтажа.

Соединитель рассчитан на эксплуатацию в составе промышленного оборудования, энергетических установок, телекоммуникационных систем и контрольно-измерительной аппаратуры. Конструкция вилки допускает установку как внутри корпусов приборов, так и снаружи — при условии дополнительной защиты от прямого попадания пыли и влаги. Благодаря угловому патрубку, обозначенному литерой «У», изделие удобно применять в местах с ограниченным пространством, где требуется отвод кабеля под углом к оси разъёма.

Подтверждённые технические особенности

Вилка 2РТ32У10НГ1-А имеет десять контактов, разделённых на две группы по диаметру и токовой нагрузке:

• 6 контактов диаметром 1,5 мм — рабочий ток до 10 А на каждый контакт;
• 4 контакта диаметром 2,5 мм — рабочий ток до 25 А на каждый контакт.

Максимальное рабочее напряжение соединителя составляет от 700 до 850 В. Переходное сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм, а в отдельных режимах измерения достигает 5000 МОм, что подтверждает высокое качество диэлектрических материалов.

Материал контактов — серебро или никель. Покрытие обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления при многократных сочленениях. Климатическое исполнение — УХЛ, тип — негерметичный. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), механические удары одиночного действия до 5000–10000 м/с² и многократные удары до 350–1500 м/с², а также воздействие акустических шумов интенсивностью до 170 дБ.

Условия эксплуатации и надёжность

Рабочий температурный диапазон изделия — от минус 60 °C до плюс 60 °C. Минимальная наработка составляет 1000 часов, а допустимое количество соединений-расчленений — не менее 500 циклов. Такие показатели подтверждают пригодность вилки для длительной эксплуатации в аппаратуре, подверженной вибрационным и ударным нагрузкам, а также в условиях значительных перепадов температур.

Соединитель 2РТ32У10НГ1-А совместим с ответными частями серии 2РТ32. Кабельная вилка поставляется как самостоятельное изделие, предназначенное для монтажа на кабель. Артикул товара — 4613. При выборе ответной части необходимо учитывать количество и диаметры контактов, а также тип исполнения по способу монтажа.
