2РТ32У10НГ1

Цена:

900 ₽

Технические характеристики

2РТ32У10НГ1

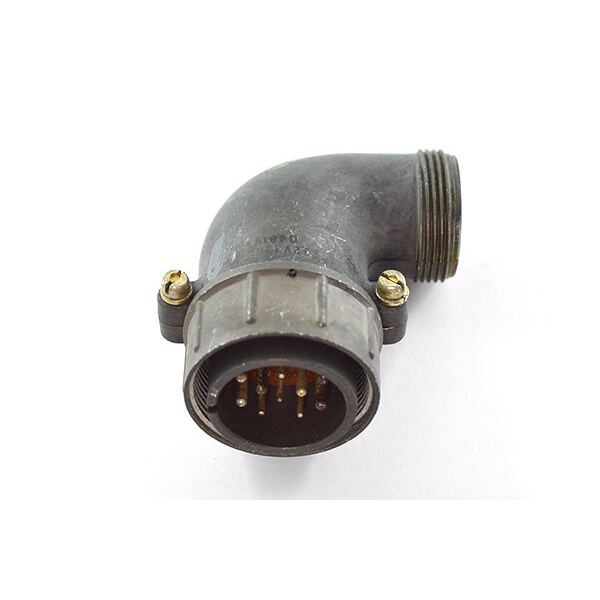

2РТ32У10НГ1 — это вилка кабельного разъема серии 2РТ, предназначенная для надежного электрического соединения в различных системах.

Расшифровка обозначения

Условное обозначение 2РТ32У10НГ1 расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, У — угловой патрубок кабельной части, 10 — количество контактов, Н — гайка для неэкранированного кабеля, Г — вилка, 1 — исполнение.

Основные характеристики

Соединитель имеет 10 контактов: 6 шт. диаметром 1,5 мм (ток до 10 А, сопротивление до 2,5–5 мОм) и 4 шт. диаметром 2,5 мм (ток до 25 А, сопротивление до 1 мОм). Максимальное рабочее напряжение — до 700–850 В, сопротивление изоляции — не менее 1000–5000 МОм.

Габаритные размеры составляют около 76,4×41,5×82 мм, монтаж — пайкой, сочленение — резьбовое. Покрытие контактов — серебро или никель, количество циклов соединения-расчленения — 500, наработка — минимум 1000 часов.

Условия эксплуатации

Предназначен для климата УХЛ, работает при температурах от -60°C до +100°C (с учетом перегрева контактов до +180°C). Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000–10000 м/с², пониженное давление 1,3×10⁻⁴ Па.

Подходит для внутреннего и наружного применения (с защитой от пыли и влаги), негерметичный тип.

Описание

Назначение и область применения

Вилка кабельного разъема 2РТ32У10НГ1 (артикул 4611) предназначена для создания надежного разъемного электрического соединения в составе кабельных сетей и оборудования различного назначения. Изделие входит в серию соединителей 2РТ и применяется для коммутации электрических цепей постоянного и переменного тока в стационарных и подвижных установках.

Соединитель рассчитан на эксплуатацию в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ). Благодаря расширенному температурному диапазону и устойчивости к механическим воздействиям вилка может использоваться как внутри помещений, так и вне их — при условии защиты от прямого попадания пыли и влаги, поскольку изделие относится к негерметичному типу.

Основная сфера применения — промышленное электрооборудование, испытательные стенды, распределительные устройства, силовые и сигнальные цепи. Наличие десяти контактов различного сечения позволяет в одном корпусе объединять сильноточные и слаботочные линии, что упрощает монтаж и сокращает количество разъемов в системе.

Технические особенности конструкции

Корпус вилки имеет условный размер 32. Кабельная часть выполнена в угловом исполнении, о чем свидетельствует литера «У» в обозначении. Угловой патрубок удобен при ограниченном пространстве за приборной панелью или внутри шкафа, так как кабель отходит под углом к оси сочленения, а не прямо назад.

Соединитель оснащен гайкой для неэкранированного кабеля (литера «Н»), что упрощает монтаж обычных проводов без металлической оплетки. Сочленение с ответной частью — розеткой — резьбовое, оно обеспечивает стабильное контактное усилие и защищает соединение от самопроизвольного расчленения при вибрациях. Вилка как тип изделия обозначена литерой «Г».

Внутри корпуса размещено десять контактов двух типоразмеров. Шесть контактов имеют диаметр 1,5 мм и рассчитаны на ток до 10 А при переходном сопротивлении от 2,5 до 5 мОм. Четыре контакта диаметром 2,5 мм допускают ток до 25 А при сопротивлении не более 1 мОм. Контактные поверхности покрыты серебром или никелем.

Монтаж проводов осуществляется пайкой. Габаритные размеры вилки составляют около 76,4 на 41,5 на 82 мм, что позволяет устанавливать ее в стандартные приборные отсеки и кабельные вводы.

Электрические параметры и надежность

Изделие рассчитано на максимальное рабочее напряжение от 700 до 850 В. Сопротивление изоляции между контактами и между контактами и корпусом — не менее 1000 МОм, в зависимости от условий измерения показатель может достигать 5000 МОм. Такие параметры обеспечивают безопасную работу в цепях промышленной автоматики и силового электропитания.

Производитель подтверждает следующие эксплуатационные показатели:

количество циклов соединения-расчленения — не менее 500;
минимальная наработка — 1000 часов;
рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
допустимый перегрев контактов — до плюс 180 градусов Цельсия.

Устойчивость к внешним воздействиям

Вилка 2РТ32У10НГ1 сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие выдерживает многократные ударные нагрузки с ускорением от 5000 до 10000 метров на секунду в квадрате.

Конструкция сохраняет электрическую прочность при пониженном атмосферном давлении до 1,3 на 10 в минус четвертой степени паскаля, что допускает применение в условиях высокогорья и в отдельных видах специальной техники.

Правила выбора и эксплуатации

При подборе ответной части необходимо использовать розетку той же серии 2РТ с условным размером корпуса 32 и соответствующим количеством и типом контактов. Перед монтажом следует убедиться в чистоте контактных поверхностей и целостности резьбовых элементов. Пайку проводов рекомендуется выполнять с соблюдением теплового режима, не допуская перегрева изоляторов.

Несмотря на устойчивость к широкому спектру внешних факторов, негерметичное исполнение требует размещения вилки в местах, исключающих прямое попадание воды, масла и токопроводящей пыли. При эксплуатации на открытом воздухе соединение рекомендуется дополнительно защищать кожухом или размещать внутри герметичного корпуса оборудования.
