Назначение и область применения

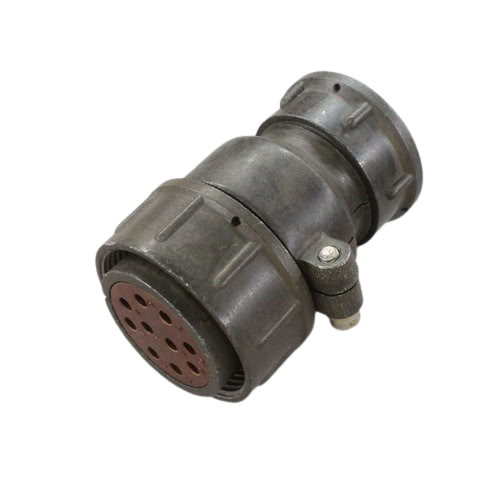

Кабельная розетка 2РТ32У10ЭШ1А представляет собой низкочастотный цилиндрический электрический соединитель типа 2РТ, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Изделие применяется для разъемного соединения экранированных кабелей с блочной частью оборудования, обеспечивая надежный электрический контакт и механическую фиксацию при эксплуатации в стационарных и подвижных установках.

Соединитель рассчитан на работу в цепях с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Благодаря сочетанию рабочих токов, широкому температурному диапазону и устойчивости к интенсивным механическим воздействиям, розетка востребована в измерительной технике, промышленной автоматике, аппаратуре связи и системах специального назначения. Конструкция предусматривает угловой патрубок и накидную гайку, что делает изделие удобным для монтажа в ограниченном пространстве и при кабельной разводке под углом.

Технические характеристики

Изделие имеет условный размер корпуса 32 и оснащено десятью контактами двух типоразмеров: с диаметром 1,5 мм и 2,5 мм. Такое сочетание позволяет распределять силовые и сигнальные цепи в рамках одного соединителя, оптимизируя компоновку аппаратуры. Рабочий ток на контакт составляет 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Общая максимальная токовая нагрузка достигает 160 А, что позволяет использовать розетку в достаточно энергоемких цепях.

• Максимальное напряжение постоянного тока — до 700 В
• Сопротивление контакта — не более 2,5 мОм для контактов 1,5 мм
• Сопротивление контакта — не более 1 мОм для контактов 2,5 мм
• Сопротивление изоляции — не менее 5000 МОм
• Количество циклов сочленения-расчленения — 500
• Минимальная наработка — 1000 часов
• Срок хранения — 20 лет

Контактные элементы выполнены из серебра или никеля, что обеспечивает стабильное переходное сопротивление и стойкость к окислению в процессе длительной эксплуатации. Корпус изделия негерметичный, поэтому при использовании вне помещений требуется дополнительная защита от прямого попадания пыли и атмосферной влаги.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка сохраняет работоспособность в широком интервале температур от минус 60 °C до плюс 180 °C с учетом перегрева контактов. Изделие рассчитано на эксплуатацию при пониженном атмосферном давлении до 1,3 умножить на 10 в минус четвертой степени Па, что допускает применение в бортовой аппаратуре и высотном оборудовании.

Климатическое исполнение УХЛ подтверждает пригодность соединителя для умеренного и холодного климата как внутри помещений, так и снаружи при условии защиты от пыли и влаги. По устойчивости к механическим нагрузкам розетка выдерживает:

• Синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением 100 м/с²
• Одиночные удары с ускорением до 10000 м/с²
• Многократные удары с ускорением до 1500 м/с²
• Линейные перегрузки с ускорением до 2000 м/с²

Совместимость и конструктивное исполнение

Розетка 2РТ32У10ЭШ1А предназначена для сочленения с ответными вилками серии 2РТ, в том числе с изделием 2РТ32У10ЭГ1-А. Угловое исполнение патрубка облегчает подвод экранированного кабеля сбоку относительно оси соединителя, что особенно полезно при плотной компоновке внутри приборных корпусов и шкафов. Наличие гайки для экранированного кабеля обеспечивает фиксацию оплетки и способствует сохранению целостности экранирования цепи.

Применяемые материалы контактов и конструкция изолятора обеспечивают стабильные электрические параметры в заявленном диапазоне частот и токовых нагрузок. Соединитель поставляется как самостоятельное комплектующее изделие, готовое к монтажу на кабель или установке в аппаратуру.
