Назначение и область применения

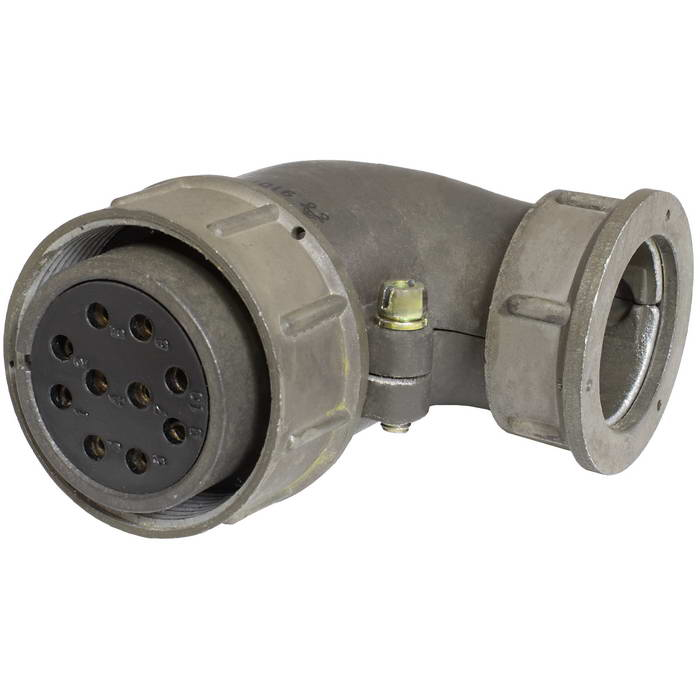

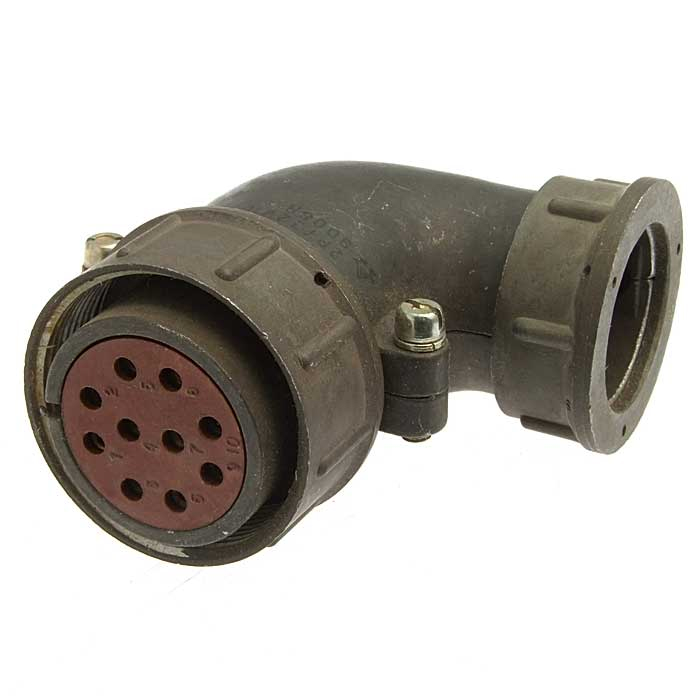

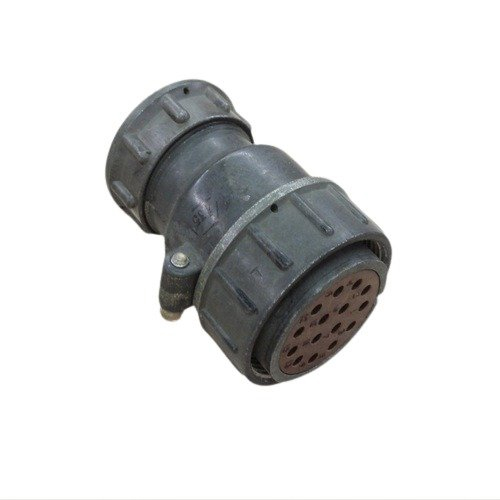

Розетка кабельная угловая 2РТ32У10ЭШ1-А предназначена для монтажа с экранированными и неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие обеспечивает разъёмное соединение проводников в аппаратуре, где требуется надёжная передача электрического сигнала и питания при сохранении защищённости от внешних воздействий.

Соединитель применяется в радиоэлектронной аппаратуре, промышленных системах автоматики, измерительном оборудовании и электротехнических устройствах. Конструкция с угловым патрубком позволяет выполнять монтаж в ограниченном пространстве и прокладывать кабель под углом к оси корпуса, что особенно востребовано в плотных компоновках шкафов и блоков.

Розетка рассчитана на эксплуатацию как внутри помещений, так и на открытом воздухе. При наружной установке требуется защита от прямого попадания пыли и влаги — например, размещение внутри герметичных корпусов, кожухов или щитков. Приёмка «5» подтверждает проведение контроля качества в соответствии с установленными требованиями.

Конструктивные особенности и технические характеристики

Изделие относится к типу соединителей 2РТ и имеет условный размер корпуса 32. В обозначении заложены ключевые параметры конструкции: угловой патрубок, количество контактов, исполнение для экранированного кабеля, розеточная часть и сочетание контактов.

Розетка оснащена десятью контактами, разделёнными на две группы по диаметру:

• 6 контактов диаметром 1,5 мм — рабочий ток 10 А;
• 4 контакта диаметром 2,5 мм — рабочий ток 25 А.

Электрические параметры изделия:

• максимальное рабочее напряжение — до 700 В постоянного тока;
• сопротивление контактов диаметром 1,5 мм — 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — 1 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм;
• количество циклов соединения — до 500 раз;
• минимальная наработка — не менее 1000 часов.

Розетка рассчитана на работу в широком диапазоне температур. Температура окружающего воздуха при эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает колебания температуры в пределах от минус 60 до плюс 180 градусов Цельсия.

Устойчивость к механическим воздействиям

Соединитель сохраняет работоспособность при вибрационных и ударных нагрузках, что подтверждается соответствующими характеристиками. Изделие рассчитано на воздействие синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц. Ускорение механического удара одиночного действия достигает 10 000 метров в секунду в квадрате, многократного действия — 1500 метров в секунду в квадрате.

Такая устойчивость позволяет применять розетку в аппаратуре, подверженной вибрациям, тряске и ударным импульсам, включая оборудование транспортных средств, промышленных установок и подвижных механизмов.

Обозначение и расшифровка

Маркировка 2РТ32У10ЭШ1-А содержит следующие элементы:

• 2РТ — тип соединителя;
• 32 — условный размер корпуса;
• У — угловой патрубок;
• 10 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка;
• 1 — сочетание контактов;
• А — материал изолятора.
