Назначение и область применения

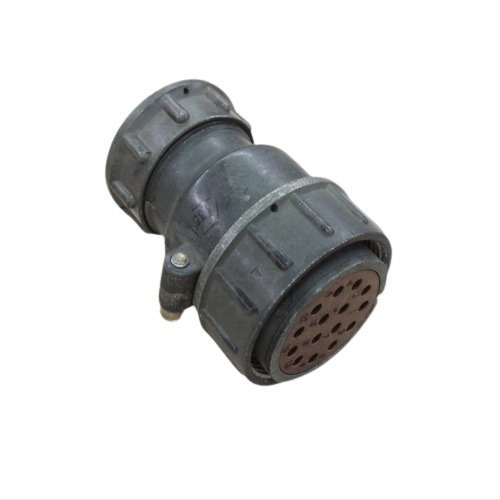

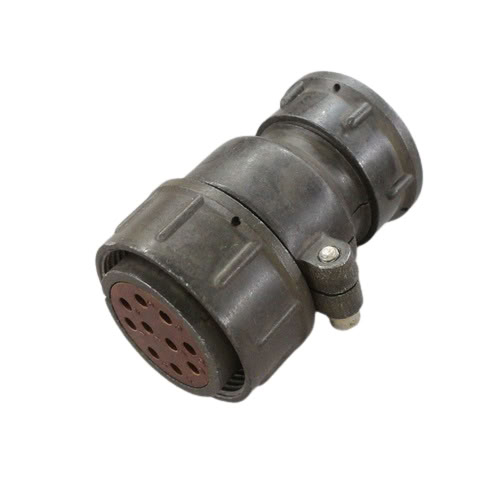

Изделие 2РТ32У10ЭШ1 с артикулом 4623 относится к категории соединителей 2РТ32 и представляет собой кабельную розетку, предназначенную для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель классифицируется как изделие общего назначения и рассчитан на работу в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

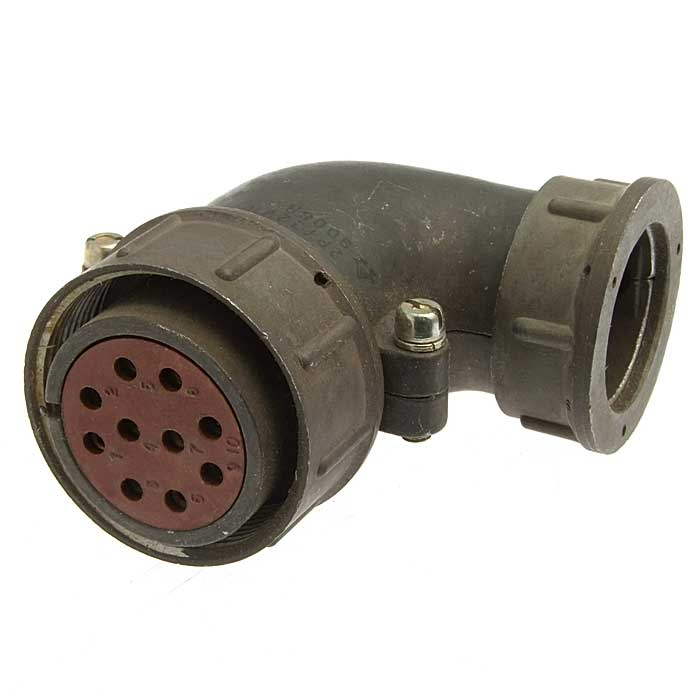

Розетка применяется в блоках питания, системах управления, измерительных комплексах, связном оборудовании и других устройствах, в которых необходима передача сигналов и силовых напряжений через кабельные линии. Благодаря угловому конструктивному исполнению патрубка изделие удобно монтировать в условиях ограниченного пространства, когда подвод кабеля выполняется под прямым углом к оси соединителя.

Конструктивные особенности и технические характеристики

Корпус соединителя имеет типоразмер 32 и содержит 10 контактов. Контактная группа включает 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такая комбинация позволяет одновременно передавать сигнальные и силовые цепи в рамках одного разъёма, что упрощает монтаж и сокращает количество соединителей в аппаратуре.

Электрические параметры

• Количество контактов: 10, из них 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка: 10 А на контакт диаметром 1,5 мм, 25 А на контакт диаметром 2,5 мм.
• Общая максимальная токовая нагрузка: 160 А.
• Рабочее напряжение: до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические параметры

• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Климатическое исполнение: УХЛ, допускается применение в помещениях и на открытом воздухе при защите от пыли и влаги.
• Устойчивость к синусоидальным вибрациям в диапазоне частот от 1 до 5000 Гц.
• Устойчивость к механическим ударам.
• Способ соединения: резьбовой.
• Способ монтажа: пайка.
• Вид гайки патрубка: для экранированного кабеля.

Эксплуатационные качества и надёжность

Розетка рассчитана на длительную эксплуатацию в составе радиоэлектронной аппаратуры. Срок службы изделия составляет не менее 20 лет при соблюдении правил эксплуатации и условий хранения. Конструкция обеспечивает стабильное электрическое соединение и защиту контактной группы от загрязнений и механических повреждений.

Исполнение гайки патрубка для экранированного кабеля позволяет выполнять корректную заделку экранирующей оплётки, что особенно важно при работе с сигнальными цепями в условиях электромагнитных помех. Резьбовой способ сочленения гарантирует надёжную фиксацию ответной части и исключает самопроизвольное расчленение при вибрационных нагрузках.

Температурный диапазон от минус 60 до плюс 60 градусов Цельсия допускает использование розетки в неотапливаемых помещениях и наружных установках при условии защиты от прямого попадания влаги и пыли. Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний, что обеспечивает контроль качества каждого изделия перед поставкой потребителю.
