Назначение изделия

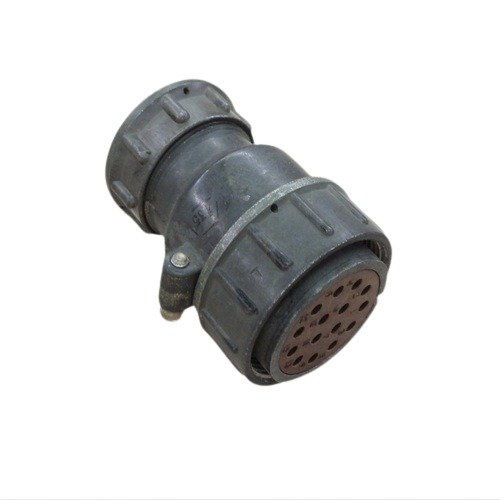

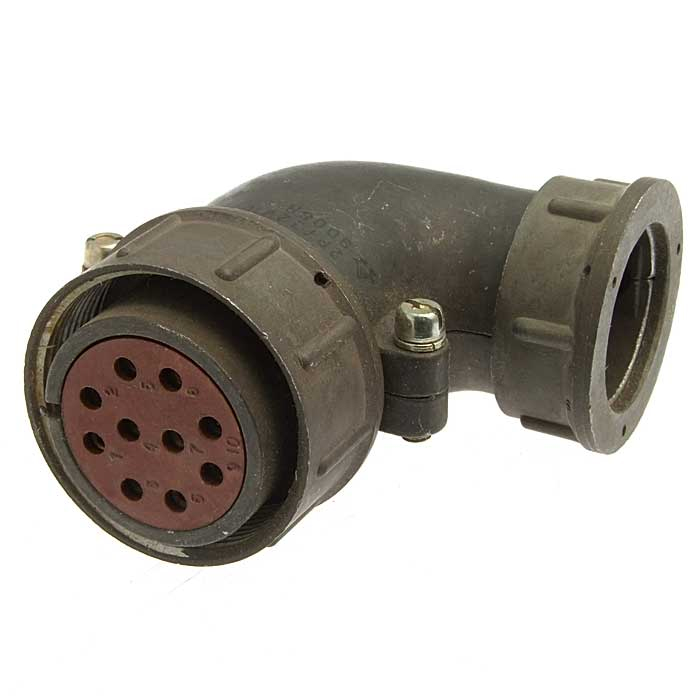

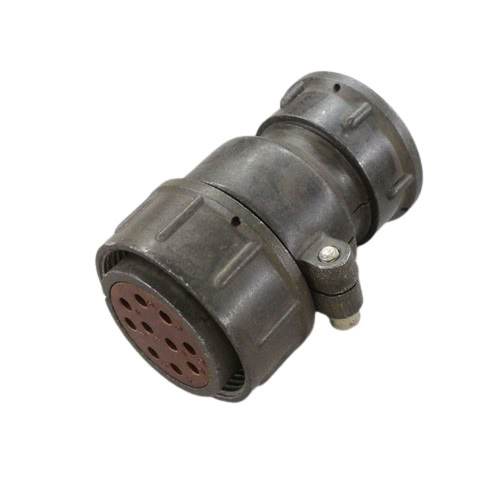

Кабельная розетка 2РТ32У10ЭШ1-А (артикул 4624) относится к соединителям серии 2РТ32 и предназначена для применения в составе радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает разъёмное резьбовое соединение кабельной линии с ответной частью, устанавливаемой на приборной панели или корпусе оборудования. Конструкция с угловым патрубком и гайкой под экранированный кабель позволяет использовать розетку в схемах, где требуется отвод проводника под углом и надёжное крепление кабельного экрана.

Сочленение вилки и розетки осуществляется по резьбе, что гарантирует стабильное положение контактов при механических воздействиях и вибрациях. Изделие рассчитано на многократное использование: ресурс составляет не менее 500 циклов соединений и расчленений, наработка — не менее 1000 часов.

Подтверждённые технические особенности

Соединитель имеет десять контактов, разделённых на две группы по диаметру:

• шесть контактов диаметром 1,5 мм;
• четыре контакта диаметром 2,5 мм.

Максимальная токовая нагрузка составляет 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Суммарная допустимая нагрузка на соединитель достигает 160 А. Рабочее напряжение — до 850 В.

Электрические параметры контактных групп подтверждены следующими значениями:

• сопротивление контакта для элементов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контакта для элементов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Монтаж проводов выполняется методом пайки. Розетка оснащена угловым патрубком, обозначенным в маркировке буквой «У», и гайкой для экранированного кабеля, обозначенной как «ЭШ1». Общие габаритные размеры изделия составляют приблизительно 76,4 на 41,5 на 82 мм.

Условия эксплуатации и применения

Изделие имеет климатическое исполнение УХЛ и относится к негерметичному типу. Рабочий диапазон температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов допустимая температура может достигать плюс 100 или плюс 180 градусов Цельсия в зависимости от режима нагрузки.

Розетка устойчива к следующим внешним воздействиям:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 350 метров на секунду в квадрате;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля.

Изделие подходит как для внутреннего, так и для наружного применения при условии защиты контактной зоны от пыли и влаги. Поскольку корпус негерметичный, при эксплуатации вне помещений необходимо предусмотреть дополнительные меры герметизации места сочленения и кабельного ввода.

Монтажные особенности

При подготовке к монтажу необходимо учитывать резьбовой способ фиксации ответных частей. Угловой патрубок задаёт направление выхода кабеля относительно оси разъёма, что важно при компоновке аппаратуры в ограниченном пространстве. Гайка для экранированного кабеля обеспечивает контакт экранирующей оплётки с корпусом розетки, что способствует сохранению целостности экранирования цепи.

Пайка контактов выполняется в соответствии с диаметрами применяемых проводников. Контакты диаметром 1,5 мм рассчитаны на ток до 10 А, контакты диаметром 2,5 мм — на ток до 25 А, поэтому при распределении цепей следует учитывать суммарную токовую нагрузку и не превышать заявленные предельные значения.
