Назначение и область применения

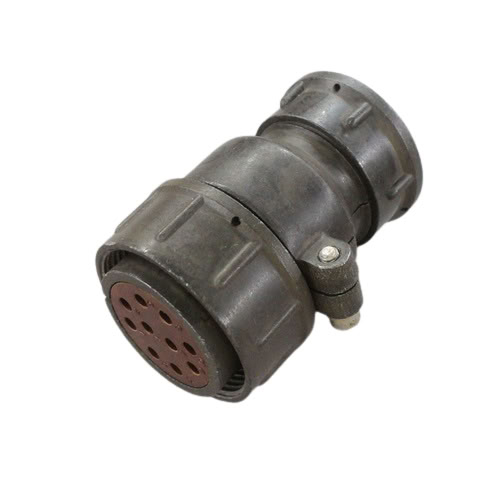

Кабельная розетка 2РТ32У10ЭШ1 (артикул 4622) представляет собой электрический соединитель типа 2РТ, предназначенный для коммутации цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в составе стационарных и подвижных установок, где требуется надёжное разъёмное соединение экранированного кабеля с ответной частью. Конструкция рассчитана на эксплуатацию в условиях воздействия вибрационных, ударных и линейных нагрузок, а также в широком диапазоне температур и при пониженном атмосферном давлении.

Соединитель ориентирован на использование в аппаратуре промышленного, специального и измерительного назначения. Благодаря климатическому исполнению УХЛ розетка пригодна как для размещения внутри помещений, так и для наружного применения при обеспечении защиты от прямого воздействия осадков и пыли. Наличие гайки для экранированного кабеля (индекс ЭШ1) позволяет выполнять корректное подключение экранированных линий с сохранением целостности экранирующей оплётки и снижением уровня электромагнитных помех.

Конструктивные особенности

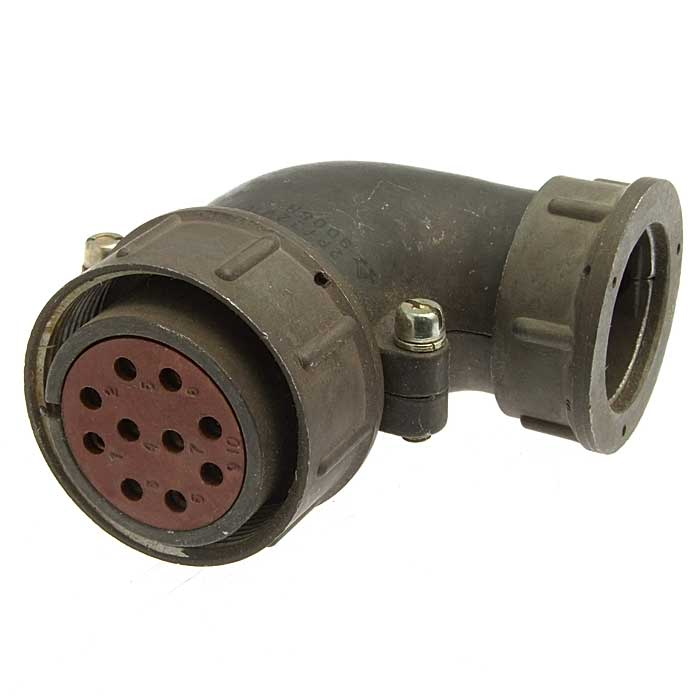

Розетка имеет угловой патрубок кабельной части, что подтверждается индексом У в обозначении. Угловое исполнение облегчает монтаж в ограниченном пространстве и обеспечивает более рациональную прокладку кабеля вдоль корпуса оборудования. Корпус соответствует условному размеру 32 по классификации соединителей типа 2РТ.

Контактная группа включает 10 контактов, распределённых следующим образом:

• контакты диаметром 1,5 мм — 6 штук;
• контакты диаметром 2,5 мм — 4 штуки.

Такое сочетание позволяет одновременно коммутировать слаботочные сигнальные цепи и более мощные цепи питания в пределах одного соединителя. Рабочий ток на контакт диаметром 1,5 мм составляет до 10 А, а на контакт диаметром 2,5 мм — до 25 А. Суммарная допустимая нагрузка достигает 160 А при равномерном распределении тока по контактам.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение от 700 до 850 В. Изделие пригодно для коммутации как постоянного, так и переменного тока с частотой до 3 МГц, что расширяет сферу его применения в высокочастотных трактах. Конструкция контактных пар и применяемые изоляционные материалы обеспечивают стабильные электрические характеристики при воздействии внешних механических и климатических факторов.

Параметры по току и напряжению следует учитывать при проектировании аппаратуры. Превышение указанных значений не допускается, поскольку может привести к перегреву контактов и ускоренному износу контактных поверхностей. Для сохранения заявленных характеристик рекомендуется контролировать качество сочленения и состояние изолирующих элементов в процессе эксплуатации.

Условия эксплуатации и механическая стойкость

Розетка 2РТ32У10ЭШ1 выдерживает не менее 500 циклов сочленения и расчленения. Минимальная наработка изделия составляет 1000 часов. Рабочий диапазон температур — от минус 60 до плюс 180 градусов Цельсия с учётом перегрева контактов. Это позволяет использовать соединитель в аппаратуре, работающей в условиях как низких, так и повышенных температур окружающей среды.

Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умножить на 10 в минус четвёртой степени паскаля. Соединитель устойчив к следующим механическим воздействиям:

• вибрация в диапазоне частот от 1 до 1000 Гц с ускорением до 100–300 метров в секунду за секунду;
• одиночные удары с ускорением до 10000 метров в секунду за секунду;
• многократные удары с ускорением до 1500 метров в секунду за секунду;
• линейные нагрузки до 2000 метров в секунду за секунду.

Перечисленные показатели подтверждают пригодность розетки для применения в аппаратуре, подверженной значительным динамическим нагрузкам, включая транспортные средства, испытательные стенды и подвижные установки.

Расшифровка обозначения

Структура условного обозначения 2РТ32У10ЭШ1 включает следующие элементы:

1. 2РТ — тип электрического соединителя;
2. 32 — условный размер корпуса;
3. У — угловой патрубок кабельной части;
4. 10 — количество контактов;
5. ЭШ1 — гайка для экранированного кабеля, исполнение розетки.

Артикул изделия — 4622. Принадлежность к категории 2РТ определяет совместимость по присоединительным и установочным размерам с ответными частями соответствующего типа и условного размера корпуса. Производитель в предоставленных данных не указан.
