Назначение и общее описание

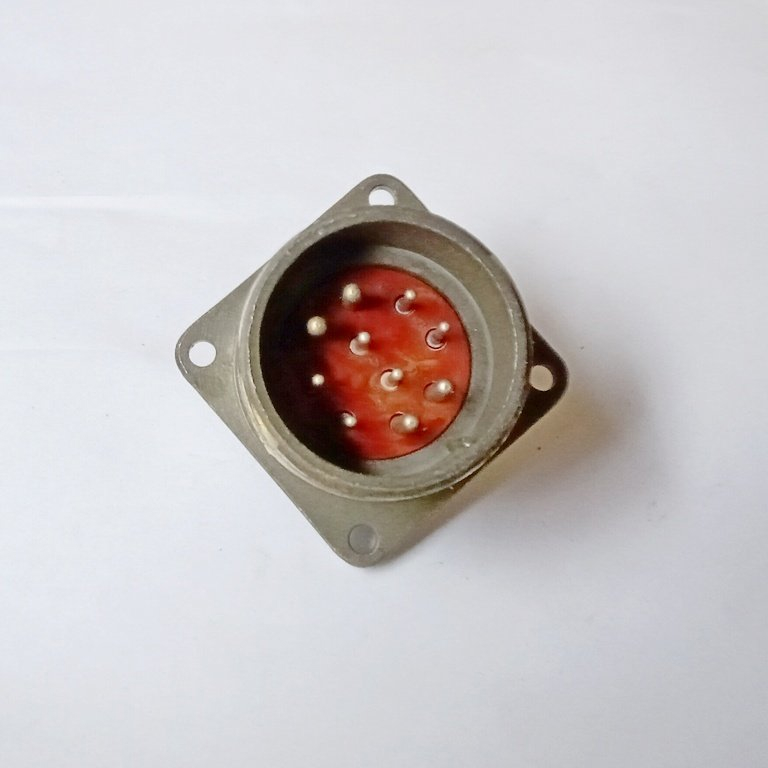

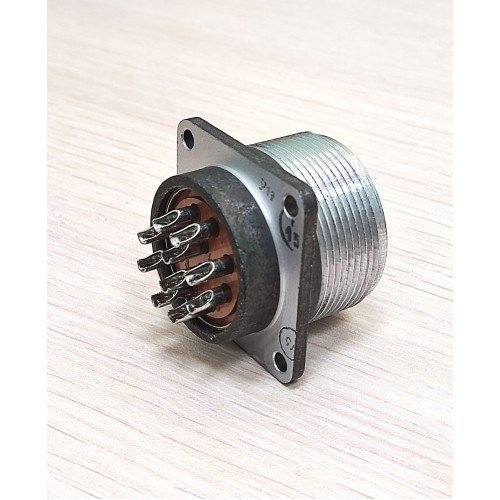

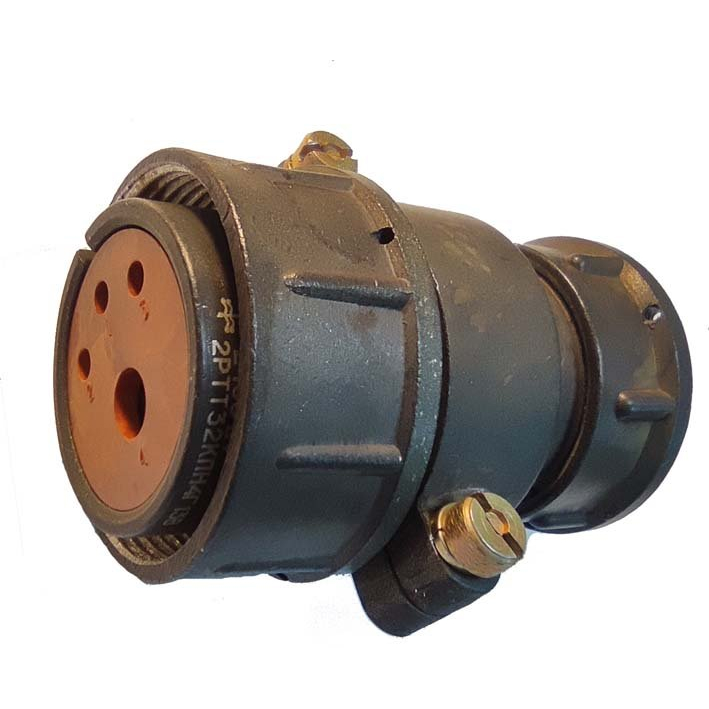

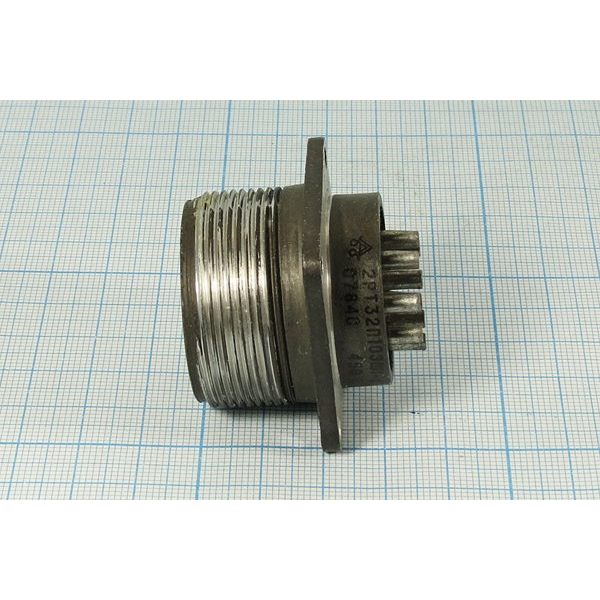

2РТ32У10ЭГ4 — цилиндрический электрический разъём серии 2РТ, предназначенный для создания надёжных разъёмных соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре. Изделие относится к кабельному исполнению с угловым патрубком и применяется как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Артикул товара — 4621.

Условное обозначение раскрывает ключевые параметры соединителя. Индекс 2РТ указывает на принадлежность к соответствующему типу цилиндрических разъёмов. Число 32 обозначает условный размер корпуса. Буква «У» говорит о наличии углового патрубка, упрощающего подвод кабеля в ограниченном пространстве. Цифра 10 определяет количество контактов, а сочетание «ЭГ4» характеризует модификацию исполнения — герметичную, повышенной надёжности.

Электрические характеристики

Соединитель рассчитан на передачу как сигнальных, так и силовых цепей. Рабочий ток на контакт достигает 10 А при диаметре контактов 1,5 мм. Для контактов диаметром 2,5 мм допустимый ток увеличивается до 25 А. Максимальное напряжение постоянного тока составляет до 700 В, что позволяет использовать разъём в цепях с повышенными требованиями к электрической прочности.

Контакты выполнены с учётом требований к стабильности переходного сопротивления и устойчивости к длительной эксплуатации. Герметичное исполнение способствует сохранению электрических параметров при воздействии внешних факторов, включая повышенную влажность, запылённость и резкие перепады температуры.

Механические и климатические свойства

Разъём 2РТ32У10ЭГ4 обладает высокой устойчивостью к механическим нагрузкам, что подтверждается следующими характеристиками:

• синусоидальная вибрация в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с²;
• одиночные механические удары с ускорением до 10 000 м/с²;
• многократные механические удары с ускорением до 1500 м/с²;
• линейные нагрузки до 2000 м/с²;
• устойчивость к пониженному атмосферному давлению до 1,3 умноженное на 10 в минус четвёртой степени Па.

Диапазон рабочих температур составляет от минус 60 до плюс 180 градусов Цельсия с учётом перегрева контактов. Климатическое исполнение — УХЛ, что означает пригодность для умеренного и холодного климата. Такие свойства делают соединитель востребованным в аппаратуре, эксплуатируемой при интенсивных вибрациях, ударных воздействиях и значительных перепадах температур.

Применение

Разъёмы серии 2РТ32У10ЭГ4 применяются в энергетике, автомобилестроении, телекоммуникационном оборудовании и устройствах, где выполняется передача сигналов или мощности. Изделие подходит для монтажа в аппаратуру с высокими требованиями к виброустойчивости, герметичности и надёжности соединений. Угловой патрубок облегчает компоновку кабельных трасс в стеснённых условиях, а герметичное исполнение расширяет допустимые условия эксплуатации.

Благодаря сочетанию рабочих температур, стойкости к механическим воздействиям и повышенной электрической прочности соединитель может использоваться в ответственном оборудовании, где недопустимы самопроизвольные размыкания или ухудшение контакта со временем.
