Назначение и область применения

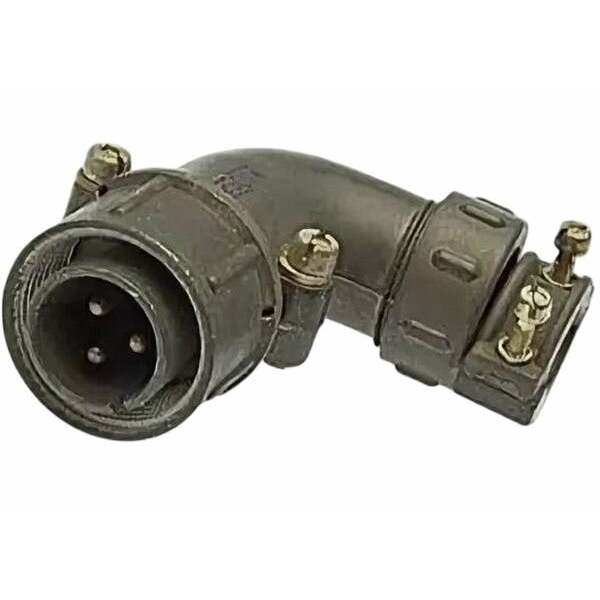

Вилка кабельная угловая 2РТ32У10ЭГ1-А с приёмкой «5» представляет собой электрический соединитель промышленного назначения, предназначенный для подключения экранированных кабелей в составе разъёмных контактных пар. Изделие относится к типу 2РТ32 и применяется в электротехнических узлах, где требуется надёжное соединение цепей при воздействии вибрации, перепадов температур и механических нагрузок. Угловое исполнение корпуса позволяет подводить кабель под прямым углом к ответной части, что упрощает монтаж в ограниченном пространстве и снижает изгибающие нагрузки на кабельный ввод.

Благодаря устойчивости к неблагоприятным условиям эксплуатации вилка востребована в промышленной электронике, приборном оборудовании, системах связи и распределительных устройствах, где применяются экранированные кабели и требуется стабильное контактное соединение в течение длительного срока.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТ32У10ЭГ1-А содержит сведения о конструктивном исполнении изделия:

• 2РТ — тип соединителя;
• 32 — условный размер корпуса;
• У — угловой патрубок;
• 10 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — вилка;
• 1 — сочетание контактов;
• А — материал изолятора.

Корпус выполнен в угловом варианте, что обеспечивает удобный подвод кабеля сбоку относительно оси сочленения. Десять контактов рассчитаны на подключение экранированных проводников, а материал изолятора с индексом «А» обеспечивает требуемые диэлектрические свойства и механическую прочность.

Технические характеристики

Электрические параметры вилки гарантируют стабильную работу в цепях постоянного и переменного тока. Рабочий ток на контакте зависит от сечения применяемых контактов: для контактов 1,5 мм допустимый ток составляет до 10 А, для контактов 2,5 мм — до 25 А. Максимальное рабочее напряжение не превышает 700 В. Сопротивление контактов составляет 2,5 мОм для контактов 1,5 мм и 1 мОм для контактов 2,5 мм. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Изделие рассчитано на эксплуатацию при температуре окружающего воздуха от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается кратковременный перегрев контактов с учётом смены температур до плюс 180 градусов Цельсия. Вилка сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Механическая устойчивость подтверждена для одиночных ударов с ускорением до 10 000 метров в секунду за секунду и многократных ударов до 1500 метров в секунду за секунду. Габаритные размеры изделия составляют 76,1 на 41,5 на 67,4 мм.

Надёжность и срок службы

Минимальная наработка вилки составляет не менее 1000 часов, а срок сохраняемости — не менее 20 лет при соблюдении условий хранения. Такие показатели подтверждают пригодность соединителя для длительной эксплуатации в составе стационарного и мобильного оборудования, включая объекты с повышенными требованиями к безотказности.

Приёмка «5» указывает на приёмочный уровень, соответствующий установленным требованиям к данному типу изделий. Вилка поставляется как самостоятельное комплектующее изделие и предназначена для монтажа на экранированный кабель при сборке ответных соединительных узлов.
