Назначение и область применения

Кабельная вилка 2РТ32У10ЭГ1-А представляет собой цилиндрический низкочастотный соединитель общего назначения, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие рассчитано на работу с экранированными и неэкранированными кабелями, что делает его универсальным решением при сборке жгутов, межблочных соединений и выносных линий связи.

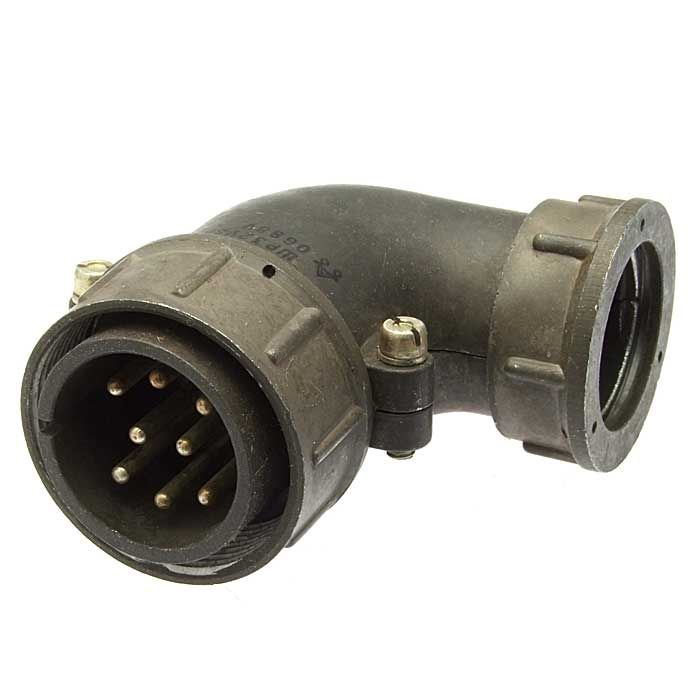

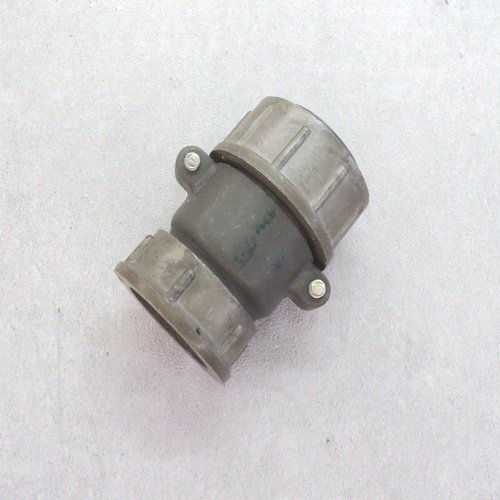

Конструкция вилки с угловым патрубком и крепёжной гайкой позволяет выполнять аккуратный монтаж в условиях ограниченного пространства, когда кабель необходимо вывести под углом к оси ответной части соединителя. Такое исполнение снижает механическую нагрузку на место пайки и упрощает фиксацию кабельного ввода.

Изделие может применяться как в закрытых отапливаемых и неотапливаемых помещениях, так и на открытом воздухе при условии защиты места соединения от прямого попадания пыли и влаги. Вилка подходит для аппаратуры, эксплуатируемой в стационарных и подвижных объектах, где предъявляются повышенные требования к устойчивости электрических соединений при вибрационных и ударных воздействиях.

Технические характеристики и конструктивные особенности

Соединитель относится к типоразмеру 2РТ с корпусом размера 32 и содержит 10 контактов. Контактная группа выполнена комбинированной: шесть контактов имеют диаметр 1,5 мм, четыре контакта — диаметр 2,5 мм. Такое сочетание позволяет разводить в одном соединителе как слаботочные сигнальные цепи, так и сильноточные линии питания.

• Тип соединителя: 2РТ, цилиндрический низкочастотный.
• Размер корпуса: 32.
• Количество контактов: 10, из них 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.
• Максимальный рабочий ток для контактов диаметром 1,5 мм: до 10 А.
• Максимальный рабочий ток для контактов диаметром 2,5 мм: до 25 А.
• Максимальное рабочее напряжение: до 700 В постоянного тока.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Метод монтажа: пайка.
• Способ соединения: резьбовой.
• Покрытие контактов: серебряное.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и высокую коррозионную стойкость. Это особенно важно при эксплуатации в условиях повышенной влажности и частых перепадах температур, когда контактные пары подвергаются циклическим нагрузкам.

Угловой патрубок вилки ориентирован таким образом, чтобы обеспечить плавный изгиб кабеля без резких переломов токопроводящих жил. Гайка на корпусе служит для надёжной фиксации вилки на ответной части розетки и предотвращает самопроизвольное развинчивание при вибрациях.

Условия эксплуатации и надёжность

Соединитель рассчитан на длительную работу в широком диапазоне температур. Минимальная рабочая температура составляет минус 60 градусов Цельсия, максимальная — плюс 100 градусов Цельсия. Допускается кратковременный перегрев контактов, при котором температура с учётом саморазогрева может достигать плюс 180 градусов Цельсия. Это позволяет использовать изделие в аппаратуре с плотной компоновкой и ограниченным теплоотводом.

Вилка устойчива к механическим воздействиям, характерным для подвижных объектов и промышленного оборудования. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате. Ударная стойкость подтверждена для одиночных ударов с ускорением до 10000 метров на секунду в квадрате и многократных ударов с ускорением до 1500 метров на секунду в квадрате.

Показатели долговечности

• Срок службы: не менее 20 лет.
• Минимальная наработка: не менее 1000 часов.

Резьбовое соединение обеспечивает многократное сочленение и расчленение без потери механической прочности и ухудшения электрических параметров. Конструкция рассчитана на проведение монтажных работ методом пайки с применением стандартного инструмента и материалов, принятых для радиоэлектронной аппаратуры.

Приёмка изделия соответствует обозначению «5», что подтверждает прохождение контроля в соответствии с установленными требованиями для данной категории соединителей.
