Назначение и область применения

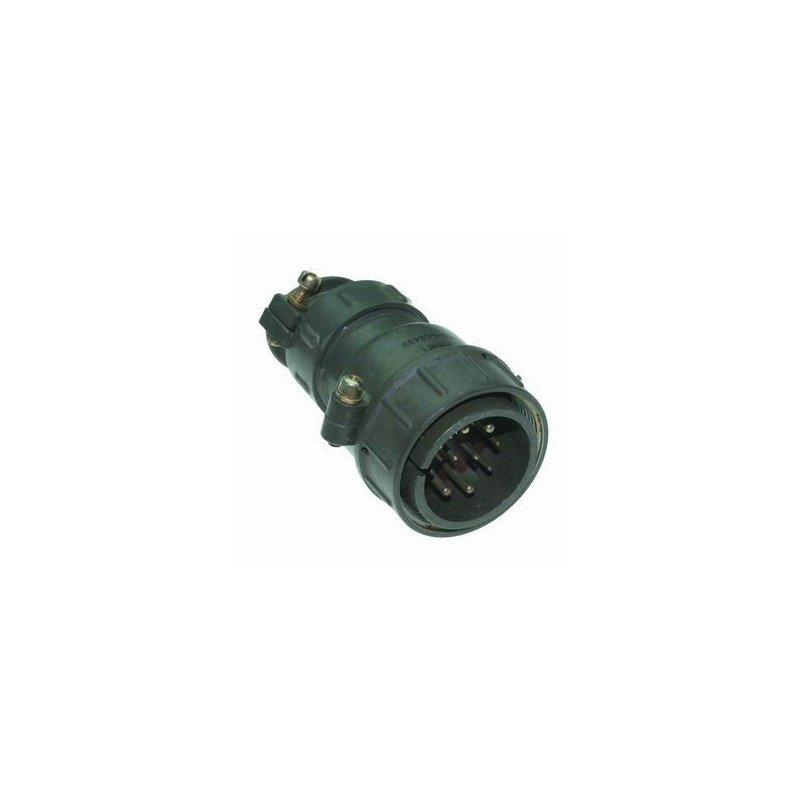

Вилка 2РТ32У10ЭГ1 представляет собой кабельный соединитель, предназначенный для использования в составе радиоэлектронной и радиотехнической аппаратуры. Устройство обеспечивает надежное разъемное соединение экранированных кабелей и применяется в электрических цепях постоянного и переменного тока. Конструкция рассчитана на эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия атмосферных осадков и агрессивных сред.

Изделие востребовано в энергетике, телекоммуникациях, промышленной автоматике и измерительном оборудовании, где требуется стабильное электрическое соединение с высокой механической прочностью и устойчивостью к внешним факторам. Наличие углового патрубка позволяет выполнять монтаж в ограниченном пространстве и при сложной трассировке кабельных линий.

Технические характеристики

Соединитель относится к типу 2РТ, имеет размер корпуса 32 и оснащен десятью контактами. Конструктивное исполнение — угловой патрубок (обозначение У). Вид гайки — для экранированного кабеля (обозначение Э). Часть соединителя — вилка (обозначение Г). Приемка изделия соответствует категории «5».

Электрические параметры

• Рабочий ток для контактов диаметром 1,5 мм — до 10 А
• Рабочий ток для контактов диаметром 2,5 мм — до 25 А
• Максимальное рабочее напряжение — до 700 В постоянного тока
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм

Механические характеристики

• Количество циклов соединений — минимум 500
• Минимальная наработка — не менее 1000 часов
• Габаритные размеры — 76,1 на 41,5 на 67,4 мм

Условия эксплуатации

Вилка 2РТ32У10ЭГ1 сохраняет работоспособность в широком диапазоне температур окружающего воздуха от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие выдерживает смену температур в пределах от минус 60 градусов Цельсия до плюс 180 градусов Цельсия. Конструкция обладает устойчивостью к вибрационным нагрузкам в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате.

Соединитель предназначен для многократного сочленения и расчленения, что подтверждается минимальным количеством циклов соединений — 500. Заявленная минимальная наработка не менее 1000 часов обеспечивает длительный срок службы при соблюдении условий монтажа и эксплуатации. Для наружной установки рекомендуется использование дополнительных защитных кожухов или корпусов, исключающих попадание влаги и пыли внутрь разъема.

Конструктивные особенности

Угловое исполнение патрубка позволяет отводить кабель под углом к оси соединителя, что упрощает компоновку аппаратуры и снижает механическую нагрузку на место заделки кабеля. Гайка, рассчитанная на экранированный кабель, обеспечивает надежную фиксацию оплетки экрана и сохранение целостности экранирования в месте соединения. Десять контактов дают возможность передавать несколько независимых сигналов или силовых цепей через один разъем.

Применение контактов двух диаметров — 1,5 мм и 2,5 мм — позволяет гибко подбирать конфигурацию соединения в зависимости от требуемых токовых нагрузок. Контактные группы с более толстыми выводами рассчитаны на ток до 25 А, что расширяет область использования вилки в силовых цепях. Низкое переходное сопротивление контактов способствует снижению нагрева и потерь энергии в месте соединения.
