Назначение и область применения

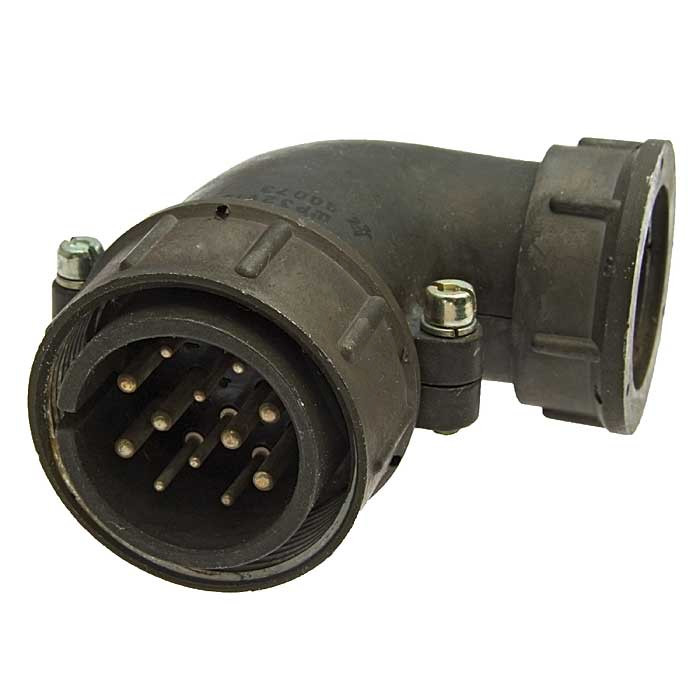

Кабельная вилка-разъём 2РТ32У10ЭГ1 относится к серии соединителей 2РТ и предназначена для монтажа в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на эксплуатацию в составе оборудования, работающего в жёстких климатических и вибрационных условиях, где требуется стабильное электрическое соединение и защита цепей от внешних электромагнитных помех.

Разъём применяется как соединитель общего назначения во внутренних монтажах радиоэлектронной аппаратуры и промышленного оборудования. Допускается использование и во внешних соединениях при условии дополнительной защиты места сочленения от пыли и влаги. Угловое исполнение кабельной части позволяет устанавливать вилку в ограниченном пространстве, где прямой ввод кабеля затруднён или нежелателен.

Конструктивные особенности и условное обозначение

Маркировка изделия отражает его ключевые конструктивные параметры:

• 2РТ — тип соединителя общего назначения в экранированном исполнении;
• 32 — условный размер корпуса разъёма;
• У — наличие углового патрубка кабельной части;
• 10 — количество контактов равно десяти;
• ЭГ1 — вид концевой гайки для экранированного кабеля и исполнение вилки, где Э указывает на применение с экранированным кабелем, Г обозначает вилку, а 1 определяет сочетание контактов.

Вилка оснащена экранированной концевой гайкой, что обеспечивает надёжное подключение экранированных кабелей и способствует снижению уровня помех в радиотехнических цепях. Такая конструкция особенно востребована в аппаратуре, чувствительной к электромагнитным наводкам.

Электрические параметры

В разъёме используются контакты двух диаметров — 1,5 мм и 2,5 мм. Контакты диаметром 1,5 мм рассчитаны на рабочий ток порядка 10 А, контакты диаметром 2,5 мм — на ток около 25 А. Максимальное рабочее напряжение постоянного тока достигает порядка 700 В, амплитудное значение напряжения цепи составляет около 850 В.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Этот показатель подтверждает высокое качество диэлектрических материалов и надёжную изоляцию контактов друг от друга и от корпуса.

Механическая и климатическая стойкость

Разъём рассчитан на многократные сочленения и расчленения — не менее 500 циклов, при этом минимальная наработка составляет около 1000 часов. Рабочий диапазон температур с учётом перегрева контактов — примерно от минус 60 градусов Цельсия до плюс 180 градусов Цельсия, что позволяет использовать изделие как в условиях сильного холода, так и при значительном нагреве.

Изделие устойчиво к синусоидальным вибрациям в диапазоне от 1000 до 5000 Гц с ускорением от 100 до 300 метров на секунду в квадрате, а также к механическим ударам. Дополнительно разъём выдерживает пониженное атмосферное давление до примерно 1,3 умножить на 10 в минус четвёртой степени паскаля, что расширяет возможности его применения в высотной и вакуумной аппаратуре.

Особенности монтажа и эксплуатации

Угловой патрубок в сочетании с экранированной гайкой упрощает прокладку кабеля в стеснённых условиях и обеспечивает корректное подключение экранированных линий. При монтаже следует учитывать тип применяемого кабеля и обеспечивать надёжный контакт экранирующей оплётки с концевой гайкой для сохранения эффективности экранирования.

Изделие подходит для замены аналогичных разъёмов серии 2РТ с соответствующими параметрами корпуса и контактной группы в ремонтируемой или модернизируемой аппаратуре. При эксплуатации во внешних условиях необходимо предусмотреть дополнительную герметизацию места соединения для защиты от пыли и влаги.
