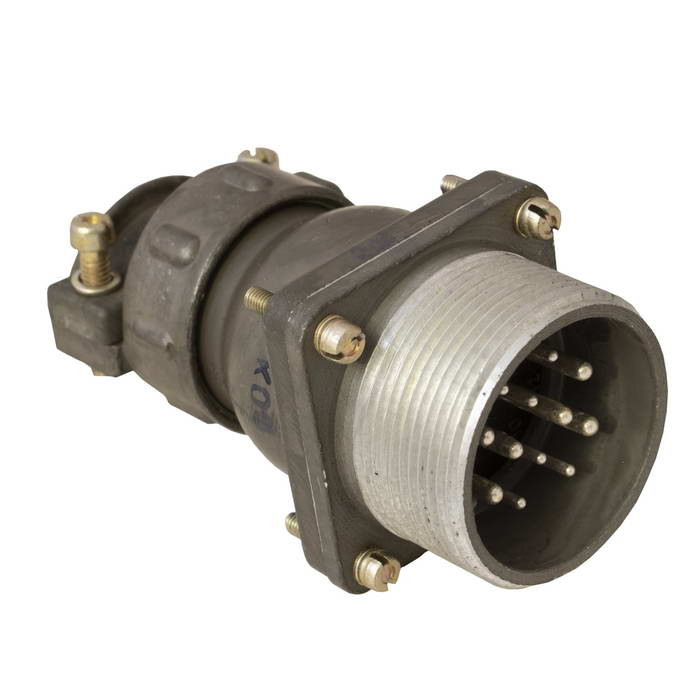

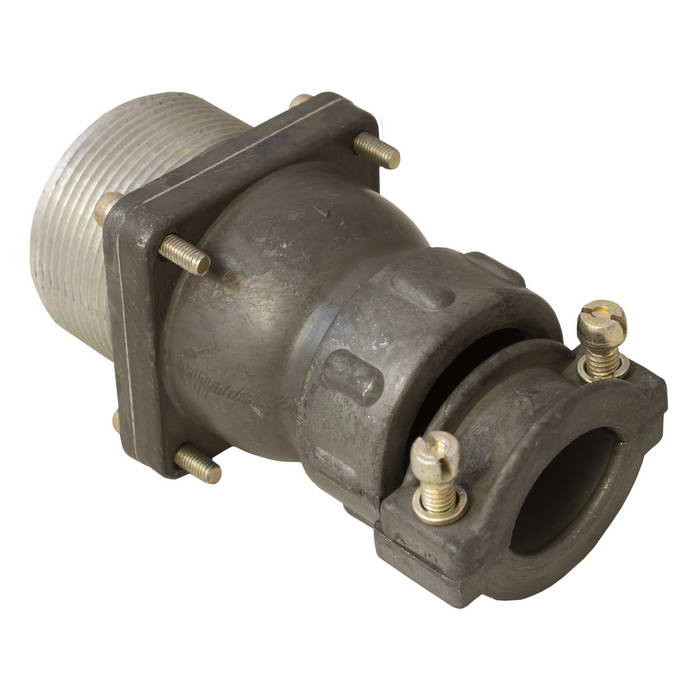

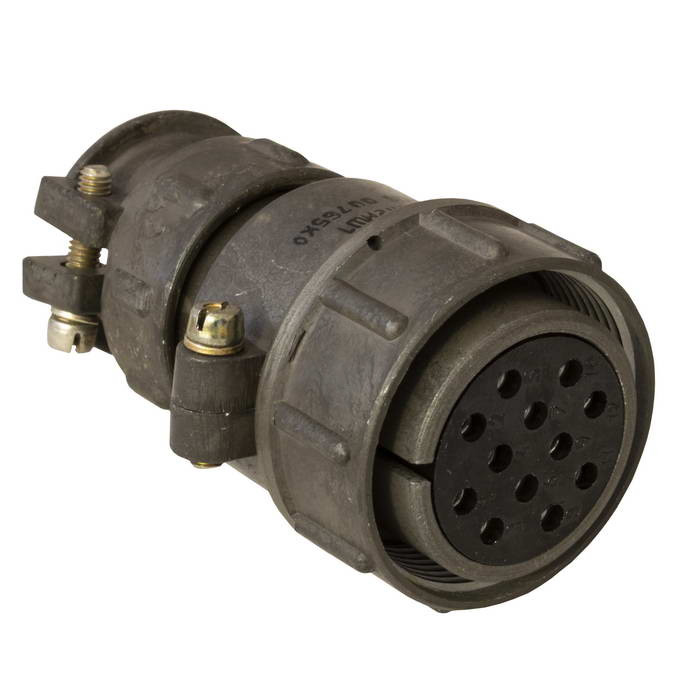

2РТ32СК1НШ-А «5»

Цена:

2900 ₽

Технические характеристики

2РТ32СК1НШ-А

2РТ32СК1НШ-А — это разъём серии 2РТ32-А, предназначенный для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Он относится к негерметичным цилиндрическим соединителям общего назначения с климатическим исполнением УХЛ для внутреннего и наружного применения (при защите от пыли и влаги).

Основные характеристики

Соединитель рассчитан на рабочий ток от 10 А (для контактов диаметром 1,5 мм) до 25 А (для 2,5 мм), с максимальным напряжением постоянного тока до 700 В. Сопротивление изоляции — не менее 1000 МОм, а количество циклов сочленения-расчленения достигает 500 при наработке минимум 1000 часов.

Конструкция и монтаж

Модель имеет 12 контактов (комбинация диаметров 1,5 и 2,5 мм) с серебряным покрытием, монтаж осуществляется пайкой, сочленение — резьбовое. Габаритные размеры составляют около 42×40×40 мм, что делает его компактным для приборных систем.

Условия эксплуатации

Диапазон температур — от -60°C до +100°C (с учётом перегрева контактов до +180°C), устойчивость к пониженному давлению до 1,3×10⁻⁴ Па. Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с².

Описание

Назначение и область применения

Разъём 2РТ32СК1НШ-А «5» артикул 4610 представляет собой цилиндрический соединитель серии 2РТ32-А, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к негерметичным соединителям общего назначения и рассчитано на применение в составе приборных систем, блоков питания, измерительных комплексов и промышленного оборудования, где требуется надёжное резьбовое сочленение с высокой механической стойкостью.

Климатическое исполнение УХЛ допускает эксплуатацию соединителя как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги. Конструкция ориентирована на стационарную установку в аппаратуре, подверженной вибрационным и ударным нагрузкам, что делает разъём востребованным в бортовых, лабораторных и общепромышленных системах.

Подтверждённые технические особенности

Соединитель 2РТ32СК1НШ-А «5» обладает рядом конструктивных и электрических характеристик, определяющих его эксплуатационные возможности:

Рабочий ток от 10 А для контактов диаметром 1,5 мм до 25 А для контактов диаметром 2,5 мм.
Максимальное напряжение постоянного тока до 700 В.
Сопротивление изоляции не менее 1000 МОм.
Количество циклов сочленения-расчленения до 500 при наработке не менее 1000 часов.
Диапазон рабочих температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом допустимого перегрева контактов до плюс 180 градусов Цельсия.
Устойчивость к пониженному атмосферному давлению до 1,3 на 10 в минус четвёртой степени паскаля.
Стойкость к вибрационным нагрузкам в диапазоне частот от 1 до 1000 герц с ускорением до 100 метров на секунду в квадрате.
Устойчивость к одиночным ударным воздействиям с ускорением до 10000 метров на секунду в квадрате.
Стойкость к линейным нагрузкам до 2000 метров на секунду в квадрате.

Конструкция и монтаж

Модель оснащена двенадцатью контактами с комбинированным сочетанием диаметров 1,5 мм и 2,5 мм. Контактные поверхности имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления в процессе эксплуатации. Монтаж проводников выполняется методом пайки, что позволяет использовать соединитель в схемах с жёсткими требованиями к целостности электрических соединений.

Сочленение ответных частей осуществляется резьбовым способом, который исключает самопроизвольное расчленение при вибрации и обеспечивает равномерное прилегание контактных пар. Габаритные размеры изделия составляют приблизительно 42 на 40 на 40 миллиметров, что делает разъём компактным для размещения в ограниченных монтажных объёмах приборных корпусов.

Приёмка и соответствие

Изделие поставляется с приёмкой «5», что подтверждает прохождение установленного для данной категории продукции контроля качества. Параметры приёмки соответствуют требованиям, применяемым к соединителям, предназначенным для ответственных узлов радиоэлектронной аппаратуры, где важна повторяемость характеристик от партии к партии.
