Назначение изделия

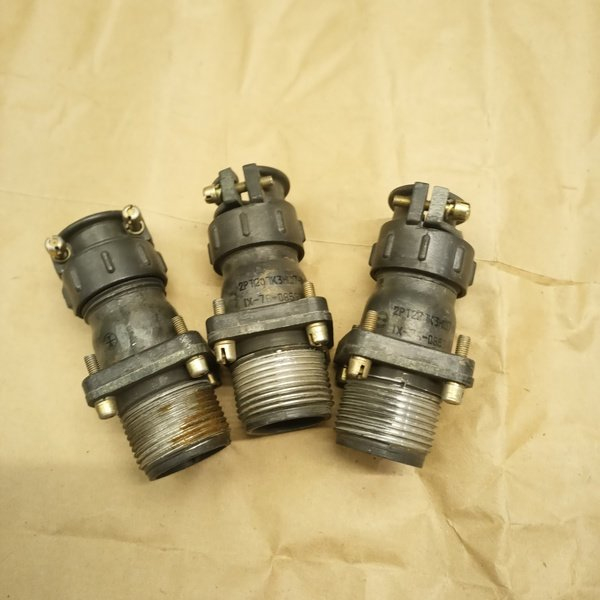

Приборная вилка 2РТ32ПК8НШ3-АН является составной частью низкочастотного цилиндрического электрического соединителя серии 2РТ. Устройство предназначено для коммутации электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Изделие применяется в качестве приборной части разъёмного соединения, устанавливаемой непосредственно на корпусе радиоэлектронной аппаратуры, блока или шкафа управления.

Конструкция вилки предусматривает резьбовую фиксацию ответной кабельной части, что обеспечивает плотное и стабильное сочленение даже в условиях выраженных механических воздействий. Разъём ориентирован на применение в радиоэлектронной, радиотехнической аппаратуре и промышленном оборудовании, где требуется высокая надёжность электрического контакта и устойчивость к внешним факторам. Изделие не является герметичным и предназначено для эксплуатации внутри приборов, стоек и аппаратных отсеков, защищённых от прямого попадания влаги и агрессивных сред.

Конструктивные особенности

Маркировка 2РТ32ПК8НШ3-АН содержит полную информацию о конструктивном исполнении вилки. Обозначение расшифровывается следующим образом:

• 2РТ — тип соединителя: цилиндрический разъём с резьбовой фиксацией;
• 32 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 8 — количество контактов, равное восьми;
• Н — покрытие контактов никелем, рассчитанное на подключение неэкранированного кабеля;
• Ш3 — тип контактов: восемь контактов диаметром 2,5 мм;
• АН — модификация по материалу изолятора и дополнительным характеристикам.

Корпус вилки выполнен из пластмассы, климатическое исполнение — УХЛ. Контактная группа состоит из восьми штыревых элементов диаметром 2,5 мм каждый, покрытых никелем. Такое исполнение обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Прямой патрубок приборной части упрощает монтаж на плату или панель и позволяет аккуратно подводить монтажные провода без резких перегибов.

Электрические параметры

Вилка рассчитана на работу с достаточно высокими токовыми нагрузками, что расширяет область её применения. Основные электрические характеристики изделия:

• максимальный ток на один контакт — от 25 до 35 А;
• общая токовая нагрузка — до 175 А;
• рабочее напряжение — до 850 В;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Низкое переходное сопротивление контактов снижает нагрев места соединения при протекании тока и уменьшает потери энергии. Высокое сопротивление изоляции гарантирует отсутствие утечек между соседними контактами и на корпус прибора. Благодаря этим параметрам вилка подходит для силовых цепей питания и сигнальных линий с повышенными требованиями к качеству контакта.

Механическая стойкость и условия эксплуатации

Конструкция вилки рассчитана на работу в условиях интенсивных механических нагрузок. Изделие выдерживает следующие воздействия:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g;
• одиночные удары с ускорением до 500 g;
• количество циклов сочленения и расчленения — не менее 500;
• минимальная наработка — 1000 часов;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Широкий температурный диапазон позволяет эксплуатировать соединитель как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, подверженных значительным перепадам температур. Устойчивость к вибрации и ударам делает вилку пригодной для установки в оборудование, работающее на подвижных объектах, транспортных средствах и промышленных установках с высоким уровнем механических воздействий.

Применение

Вилка 2РТ32ПК8НШ3-АН применяется в составе разъёмных соединений радиоэлектронной аппаратуры, измерительных комплексов, систем автоматики и промышленного оборудования. Изделие подходит для коммутации как сигнальных, так и силовых цепей в пределах заявленных токовых и напряжённых характеристик.

Приборное исполнение с прямым патрубком удобно при компоновке внутреннего пространства блоков, где важны компактность монтажа и доступность ответной части для подключения. Резьбовая фиксация исключает самопроизвольное разъединение при тряске и вибрации, а никелевое покрытие контактов сохраняет стабильность соединения в течение всего срока службы. Разъём рассчитан на многократные циклы сочленения, что допускает регулярное техническое обслуживание аппаратуры с отсоединением и повторным подключением кабельных жгутов.
