Назначение и область применения

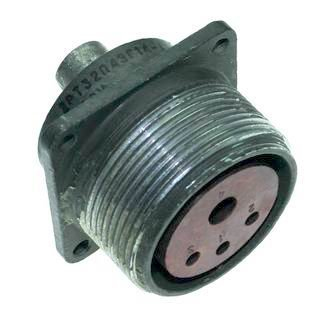

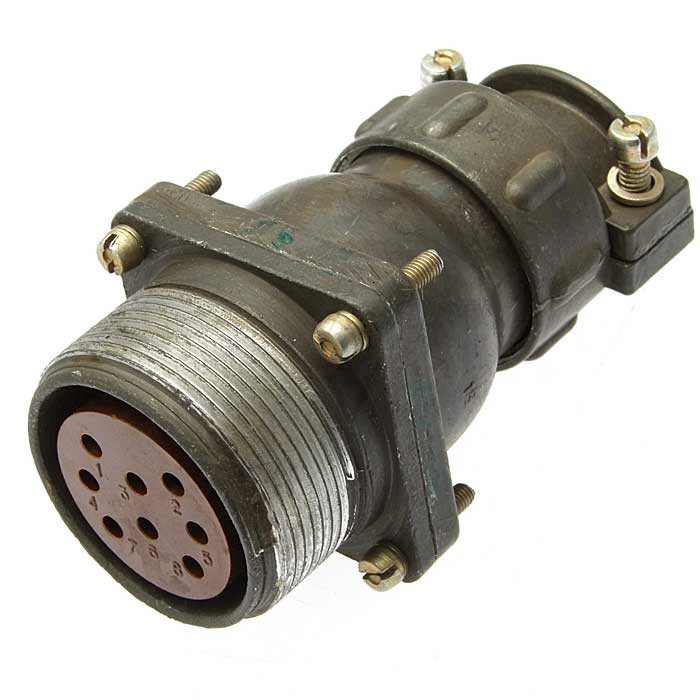

Приборная розетка 2РТ32ПК8НШ3-А относится к серии разъёмов 2РТ и предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие представляет собой соединитель общего назначения с прямым патрубком и применяется в составе промышленного оборудования, измерительных комплексов, систем управления и других устройств, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Розетка допускает эксплуатацию как внутри помещений, так и вне их. Защита от пыли и влаги при наружном применении обеспечивается дополнительными мерами со стороны потребителя — установкой в герметичные корпуса, использованием уплотнителей или защитных кожухов. Конструкция ориентирована на длительную работу в стационарных и подвижных установках при умеренных и жёстких климатических условиях.

Электрические и конструктивные характеристики

Разъём рассчитан на рабочий ток до 25 А и максимальное напряжение постоянного тока не более 700 В. Такие параметры позволяют использовать изделие в силовых и сигнальных цепях средней мощности без риска перегрева контактных пар при соблюдении рабочих режимов.

Розетка оснащена восемью контактами диаметром 2,5 мм. Сопротивление электрического контакта составляет не более 1 мОм, что обеспечивает низкие потери в месте соединения. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, что подтверждает высокое качество диэлектрических материалов и надёжное разделение цепей.

Ключевые параметры контактной группы и монтажа:

• количество контактов — 8;
• диаметр контактов — 2,5 мм;
• метод монтажа — пайка;
• сочленение — резьбовое;
• ресурс — 500 циклов соединений-расчленений;
• наработка — не менее 1000 часов.

Резьбовое сочленение фиксирует ответную часть с высокой механической прочностью, исключая самопроизвольное разъединение при вибрации и ударах. Пайка контактов обеспечивает стабильное электрическое соединение с проводниками и удобство монтажа в условиях серийного производства и ремонта.

Устойчивость к внешним воздействиям и срок службы

Изделие работоспособно в диапазоне температур от минус 60 °C до плюс 100 °C. При этом учитывается возможный перегрев контактов до плюс 180 °C, что важно для кратковременных пиковых нагрузок. Климатическое исполнение УХЛ подтверждает пригодность розетки для умеренного и холодного климата, включая эксплуатацию в неотапливаемых помещениях и на открытых площадках.

Разъём выдерживает следующие механические воздействия:

• вибрация в диапазоне частот от 1 до 1000 Гц с ускорением 100 м/с²;
• одиночные механические удары с ускорением до 10 000 м/с²;
• многократные удары с ускорением до 1500 м/с²;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Срок сохраняемости изделия составляет 20 лет, что делает его пригодным для долгосрочного хранения на складах, в комплектах ЗИП и в составе оборудования с длительным жизненным циклом.

Монтаж и совместимость

Монтаж розетки выполняется методом пайки. Контакты диаметром 2,5 мм рассчитаны на присоединение проводников соответствующего сечения с учётом рабочего тока до 25 А. Прямой патрубок упрощает подвод кабеля и компоновку внутри корпуса аппаратуры.

Розетка совместима с ответными частями серии 2РТ, имеющими идентичное количество контактов, диаметр контактов и тип сочленения. Перед установкой рекомендуется проверять соответствие распайки и маркировки цепей конкретного устройства, так как разъём является универсальным и не привязан к одной модели оборудования.

Изделие применяется в промышленной электронике, испытательных стендах, устройствах связи и измерительной технике. Благодаря широкому диапазону рабочих температур и высокой механической стойкости розетка подходит для ответственных узлов, где важна стабильность соединения на протяжении всего срока службы оборудования.
