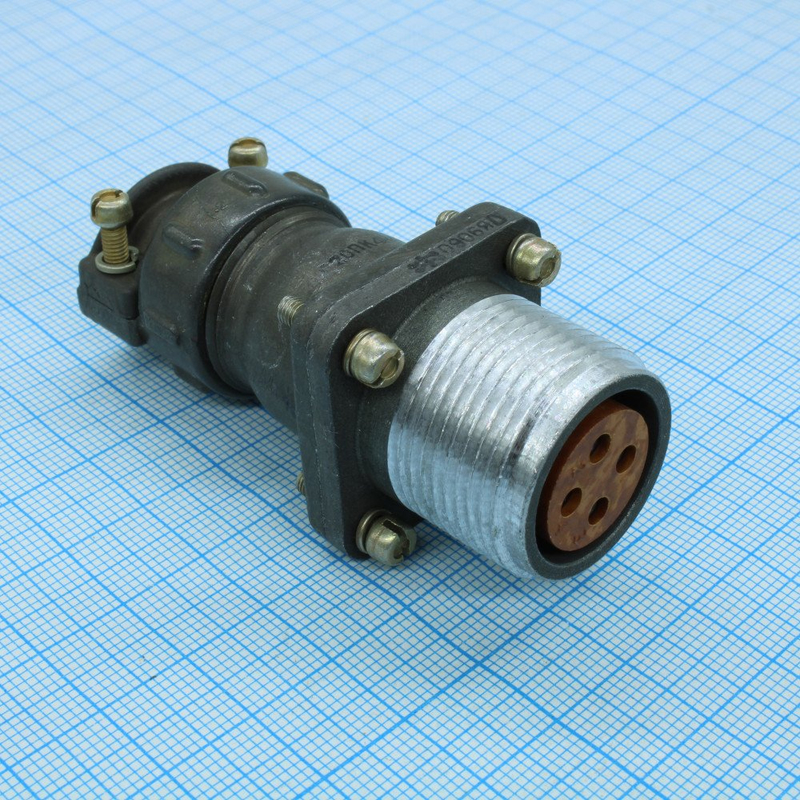

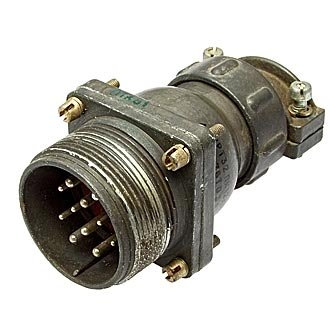

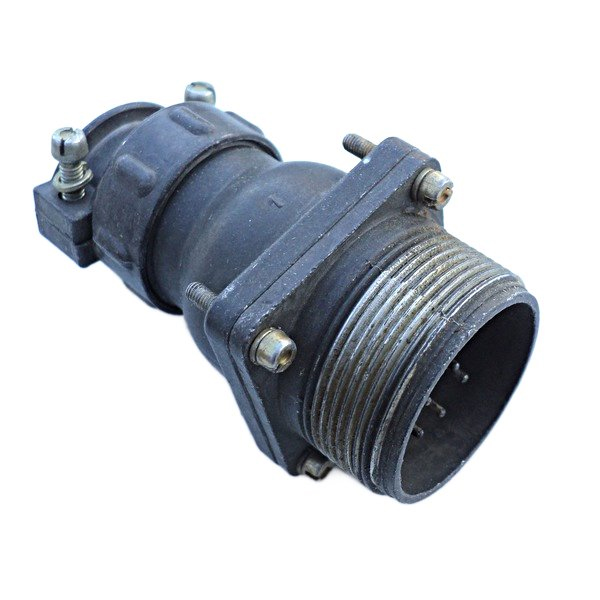

2РТ32ПК8НГ3-А

Цена:

600 ₽

Технические характеристики

2РТ32ПК8НГ3-А

2РТ32ПК8НГ3-А представляет собой приборную розетку — цилиндрический низкочастотный соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В. Используется в негерметичных соединениях с резьбовым соединением, подходит для пайки и монтажа с неэкранированным кабелем.

Основные характеристики

Количество контактов: 8 шт., диаметр 2,5 мм.
Рабочий ток на контакт: 25 А, общий до 175 А.
Сопротивление контакта: не более 1 мОм; изоляции — не менее 1000–5000 МОм.

Габаритные размеры: 78,8 × 40 × 40 мм, срок сохраняемости — 20 лет.

Условия эксплуатации

Рабочая температура: от -60°C до +100°C (смена до +180°C), климатическое исполнение УХЛ. Выдерживает вибрацию 1–1000 Гц с ускорением до 100–300 м/с², удары до 10 000 м/с² (одиночный) и 1500 м/с² (многократный), пониженное давление 1,3·10⁻⁴ Па.

Надежность

Количество сочленений-расчленений: 500, минимальная наработка: 1000 часов. Покрытие контактов — серебро или никель.

Описание

Назначение и область применения

Изделие 2РТ32ПК8НГ3-А представляет собой приборную розетку — цилиндрический низкочастотный соединитель общего назначения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении от 700 до 850 В.

Розетка используется в составе негерметичных соединений с резьбовым способом сочленения. Конструкция предусматривает монтаж методом пайки и совместное применение с неэкранированным кабелем. Изделие востребовано при компоновке блоков, стоек и отдельных узлов радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой.

Подтверждённые технические особенности

Розетка оснащена восемью контактами диаметром 2,5 мм. Рабочий ток на один контакт составляет 25 А, суммарный допустимый ток — до 175 А. Переходное сопротивление контакта не превышает 1 мОм, сопротивление изоляции составляет не менее 1000–5000 МОм в зависимости от условий измерения.

Габаритные размеры изделия — 78,8 × 40 × 40 мм. Срок сохраняемости заявлен на уровне 20 лет. Контактные поверхности имеют покрытие из серебра или никеля, что обеспечивает стабильность электрических параметров и защиту от окисления в процессе хранения и эксплуатации.

Климатические и механические параметры

Рабочая температура: от минус 60 °C до плюс 100 °C, кратковременная смена температуры до плюс 180 °C.
Климатическое исполнение: УХЛ.
Устойчивость к вибрации в диапазоне 1–1000 Гц с ускорением до 100–300 м/с².
Устойчивость к одиночным ударам с ускорением до 10 000 м/с².
Устойчивость к многократным ударам с ускорением до 1500 м/с².
Работоспособность при пониженном давлении 1,3·10⁻⁴ Па.

Надёжность и эксплуатационные показатели

Соединитель рассчитан на 500 циклов сочленения-расчленения, что подтверждает его пригодность для многократного использования в аппаратуре, требующей периодического обслуживания и перекоммутации. Минимальная наработка составляет 1000 часов при соблюдении заявленных условий эксплуатации.

Сочетание резьбового соединения, серебряного или никелевого покрытия контактов и широкого диапазона рабочих температур позволяет применять розетку в ответственном оборудовании, включая измерительные комплексы, источники питания и коммутационную аппаратуру промышленного назначения.
