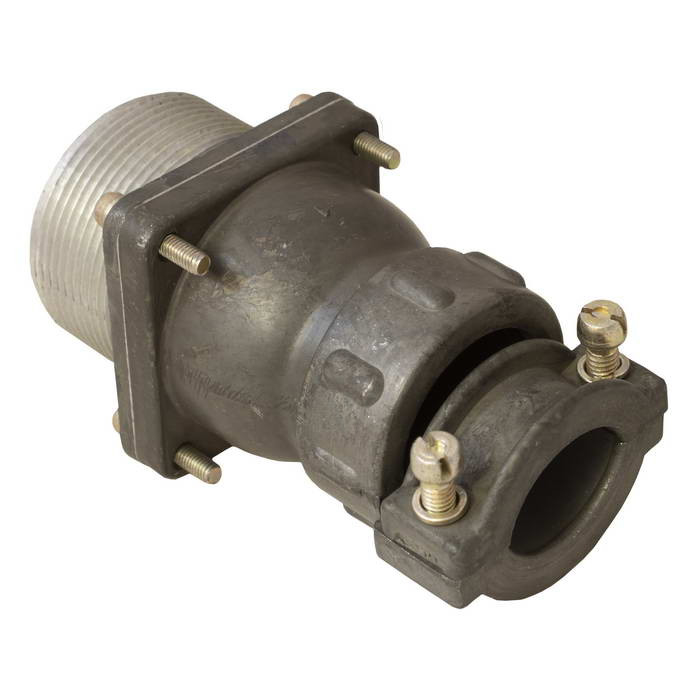

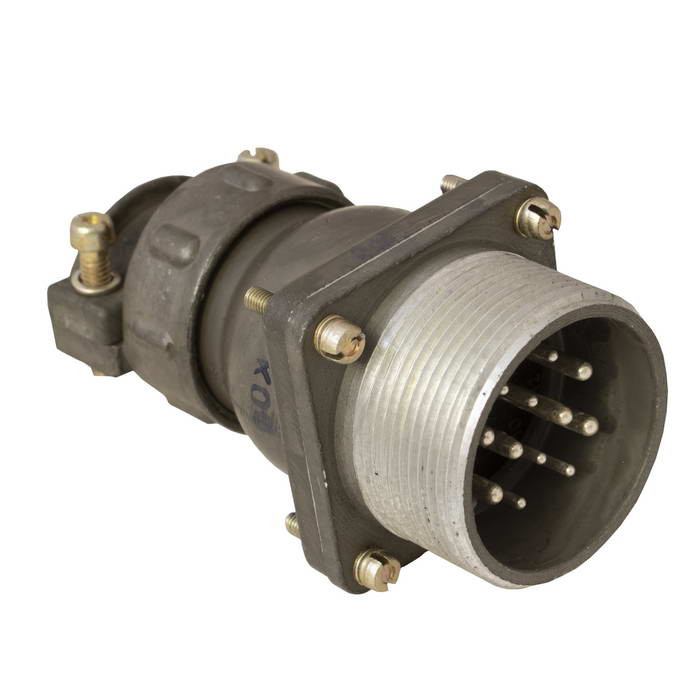

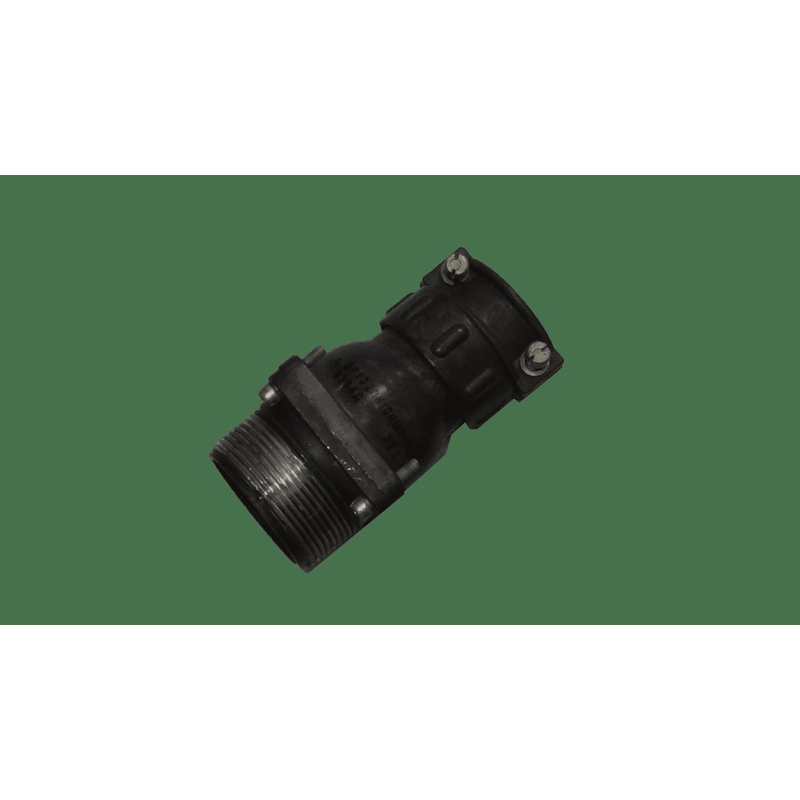

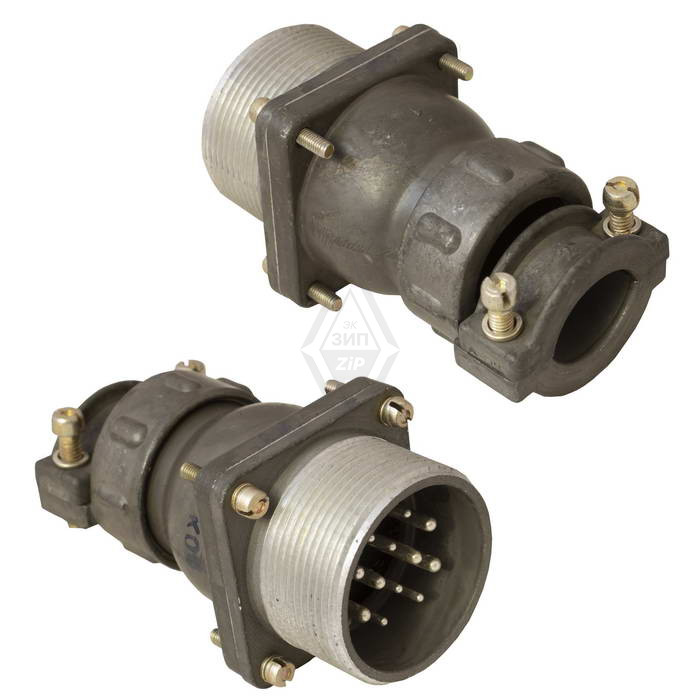

2РТ32ПК12НШ1-А

Цена:

750 ₽

Технические характеристики

2РТ32ПК12НШ1-А представляет собой вилку приборную (блочную) из серии соединителей ШР, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре.

Соединитель имеет условный размер корпуса 32 и содержит 12 контактов: обычно 6 шт. диаметром 1,5 мм (ток до 10 А на контакт) и 6 шт. диаметром 2,5 мм (ток до 25 А). Максимальная общая токовая нагрузка достигает 210 А, сопротивление контакта — не более 2,5 мОм для Ø1,5 мм и 1 мОм для Ø2,5 мм. Рабочая амплитуда напряжения — до 850 В, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Это приборная вилка с прямым патрубком (ПК) и гайкой для неэкранированного кабеля (НШ), тип сочленения — резьбовое, негерметичный, климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги). Материал контактов — серебро или никель, общее количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов.

Соединитель выдерживает синусоидальную вибрацию (1-5000 Гц, до 300 м/с² или 30 g), механические удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и линейные нагрузки до 2000 м/с². Он совместим с розетками типа 2РТ, 2РТТ и применяется в электрических цепях постоянного и переменного тока.

Описание

2РТ32ПК12НШ1-А

2РТ32ПК12НШ1-А: приборная вилка для надежных электрических соединений

2РТ32ПК12НШ1-А — приборная вилка цилиндрического разъёма серии 2РТ32, предназначенная для коммутации цепей в радиоэлектронной, электротехнической и промышленной аппаратуре. Исполнение с прямым патрубком и гайкой рассчитано на подключение неэкранированного кабеля и применение в условиях, где важны механическая прочность, стабильный контакт и удобство монтажа.

Назначение разъёма 2РТ32ПК12НШ1-А

Разъём 2РТ32ПК12НШ1-А используется как часть разъёмного электрического соединения между прибором, кабельной сборкой, шкафом управления, источником питания или другим оборудованием. Цилиндрическая конструкция и резьбовое сочленение помогают надежно фиксировать соединение и противостоять вибрациям, случайным рывкам кабеля и многократным циклам подключения.

Приборная вилка может применяться в:

системах промышленной автоматики;
радиоэлектронной и радиотехнической аппаратуре;
измерительных комплексах;
шкафах управления и распределительных устройствах;
оборудовании связи;
транспортной, специальной и лабораторной технике;
кабельных соединениях силовых и сигнальных цепей.

Конструктивные особенности

Маркировка 2РТ32ПК12НШ1-А отражает основные конструктивные признаки изделия:

2РТ32 — серия цилиндрических электрических соединителей и условный размер корпуса;
П — приборное исполнение с прямым патрубком;
К — исполнение с гайкой для крепления и подключения кабеля;
12 — контактная часть на 12 контактов;
НШ1 — вариант контактной вставки с определённой комбинацией контактных групп;
А — климатическое или конструктивное исполнение в рамках обозначения серии.

Для контактной схемы НШ1 характерно наличие 12 контактов: шести контактов диаметром 1,5 мм и шести контактов диаметром 2,5 мм. Такое распределение удобно, когда в одной кабельной линии нужно одновременно передавать управляющие сигналы и питание для отдельных нагрузок.

Основные технические характеристики

Параметр	Значение
Тип изделия	Вилка приборная цилиндрическая
Количество контактов	12
Контакты малого диаметра	6 × 1,5 мм
Контакты увеличенного диаметра	6 × 2,5 мм
Ток на контакт Ø 1,5 мм	До 10 А
Ток на контакт Ø 2,5 мм	До 25 А
Рабочее напряжение постоянного тока	До 700 В
Сопротивление контакта Ø 1,5 мм	Не более 2,5 мОм
Сопротивление контакта Ø 2,5 мм	Не более 1 мОм
Сопротивление изоляции	Не менее 1000 МОм
Способ сочленения	Резьбовой
Метод присоединения проводников	Пайка
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	От 1000 часов
Габаритные размеры	Около 74,7 × 41,5 × 53,1 мм

Приведённые параметры позволяют применять 2РТ32ПК12НШ1-А для цепей различного назначения: сигнальных, управляющих и питающих. Контакты диаметром 1,5 мм подходят для сравнительно маломощных линий, а контакты 2,5 мм — для подключения цепей с более высокой токовой нагрузкой.

Преимущества применения

Ключевое преимущество разъёма 2РТ32ПК12НШ1-А — объединение нескольких электрических линий в одном компактном и механически защищённом узле. Это уменьшает число отдельных клеммных соединений, упрощает монтаж кабельных жгутов и делает обслуживание оборудования более удобным.

К важным достоинствам относятся:

сочетание 12 контактов разных диаметров в одной контактной вставке;
возможность разделения силовых и сигнальных цепей;
низкое переходное сопротивление контактов;
резьбовая фиксация ответных частей;
возможность многократного соединения и разъединения;
пайка проводников, обеспечивающая прочное и стабильное электрическое соединение;
приборное исполнение с прямым патрубком;
применение в аппаратуре, работающей при вибрационных и механических воздействиях.

Что учитывать при монтаже

Перед установкой вилки 2РТ32ПК12НШ1-А необходимо сверить контактную схему с ответной частью разъёма и электрической документацией оборудования. Важно не превышать допустимую токовую нагрузку для контактов каждого диаметра: до 10 А для контактов Ø 1,5 мм и до 25 А для контактов Ø 2,5 мм.

При пайке следует избегать перегрева контактных элементов и попадания припоя на изоляционные поверхности. Провода желательно укладывать без чрезмерного натяжения, а кабель закреплять так, чтобы механическая нагрузка не передавалась непосредственно на паяные соединения. После монтажа рекомендуется проверить отсутствие коротких замыканий, сопротивление изоляции и правильность распиновки.

2РТ32ПК12НШ1-А — практичное решение для создания разъёмных соединений в оборудовании, где требуется передавать питание и сигналы через единый многоконтактный интерфейс. Сочетание 12 контактов, резьбовой фиксации, пайки и устойчивой цилиндрической конструкции делает эту приборную вилку востребованной в профессиональной электротехнике и промышленной электронике.
