2РТ32ПК12НШ1-А: приборная вилка для надежных электрических соединений

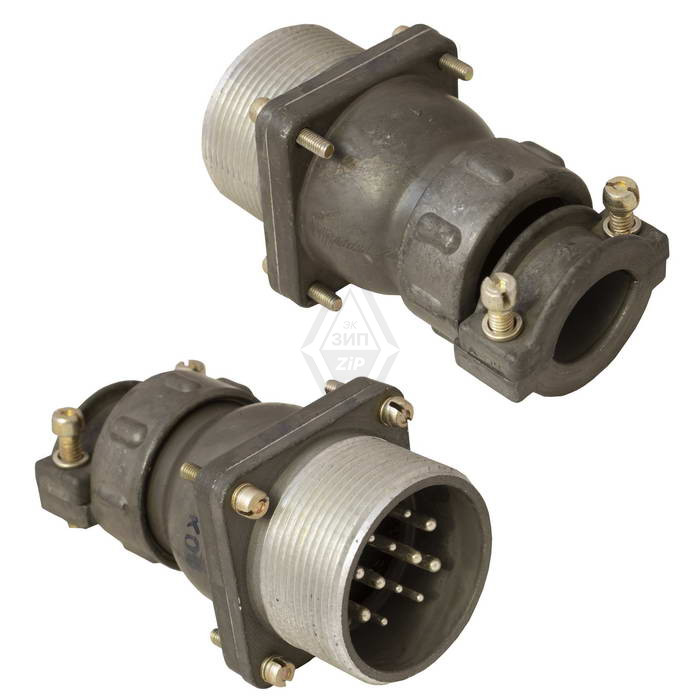

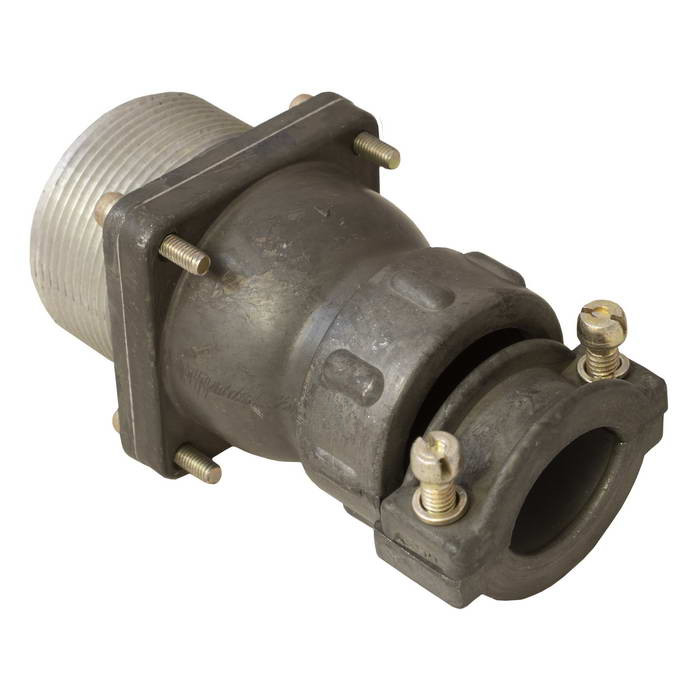

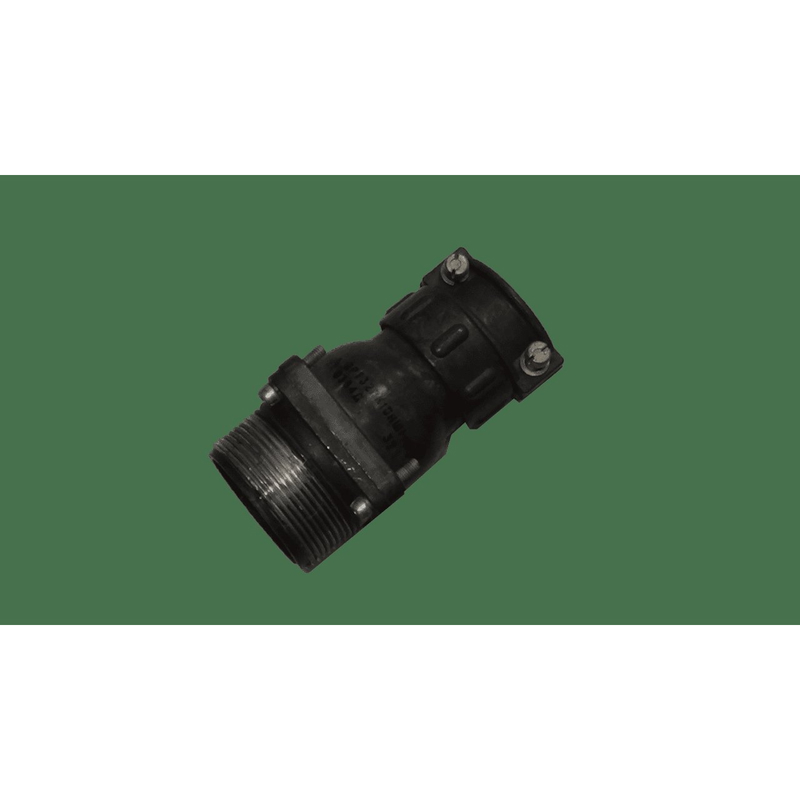

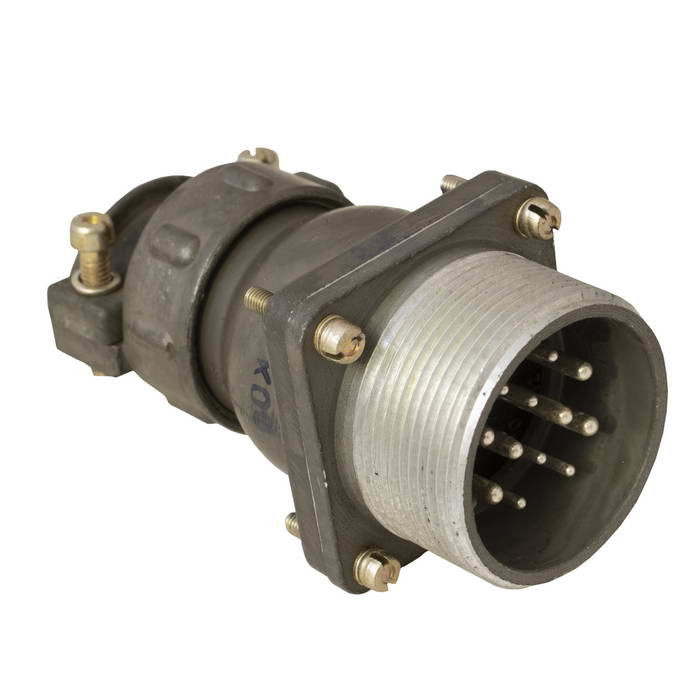

2РТ32ПК12НШ1-А — приборная вилка цилиндрического разъёма серии 2РТ32, предназначенная для коммутации цепей в радиоэлектронной, электротехнической и промышленной аппаратуре. Исполнение с прямым патрубком и гайкой рассчитано на подключение неэкранированного кабеля и применение в условиях, где важны механическая прочность, стабильный контакт и удобство монтажа.

Назначение разъёма 2РТ32ПК12НШ1-А

Разъём 2РТ32ПК12НШ1-А используется как часть разъёмного электрического соединения между прибором, кабельной сборкой, шкафом управления, источником питания или другим оборудованием. Цилиндрическая конструкция и резьбовое сочленение помогают надежно фиксировать соединение и противостоять вибрациям, случайным рывкам кабеля и многократным циклам подключения.

Приборная вилка может применяться в:

• системах промышленной автоматики;

• радиоэлектронной и радиотехнической аппаратуре;

• измерительных комплексах;

• шкафах управления и распределительных устройствах;

• оборудовании связи;

• транспортной, специальной и лабораторной технике;

• кабельных соединениях силовых и сигнальных цепей.

Конструктивные особенности

Маркировка 2РТ32ПК12НШ1-А отражает основные конструктивные признаки изделия:

• 2РТ32 — серия цилиндрических электрических соединителей и условный размер корпуса;

• П — приборное исполнение с прямым патрубком;

• К — исполнение с гайкой для крепления и подключения кабеля;

• 12 — контактная часть на 12 контактов;

• НШ1 — вариант контактной вставки с определённой комбинацией контактных групп;

• А — климатическое или конструктивное исполнение в рамках обозначения серии.

Для контактной схемы НШ1 характерно наличие 12 контактов: шести контактов диаметром 1,5 мм и шести контактов диаметром 2,5 мм. Такое распределение удобно, когда в одной кабельной линии нужно одновременно передавать управляющие сигналы и питание для отдельных нагрузок.

Основные технические характеристики

Приведённые параметры позволяют применять 2РТ32ПК12НШ1-А для цепей различного назначения: сигнальных, управляющих и питающих. Контакты диаметром 1,5 мм подходят для сравнительно маломощных линий, а контакты 2,5 мм — для подключения цепей с более высокой токовой нагрузкой.

Преимущества применения

Ключевое преимущество разъёма 2РТ32ПК12НШ1-А — объединение нескольких электрических линий в одном компактном и механически защищённом узле. Это уменьшает число отдельных клеммных соединений, упрощает монтаж кабельных жгутов и делает обслуживание оборудования более удобным.

К важным достоинствам относятся:

• сочетание 12 контактов разных диаметров в одной контактной вставке;

• возможность разделения силовых и сигнальных цепей;

• низкое переходное сопротивление контактов;

• резьбовая фиксация ответных частей;

• возможность многократного соединения и разъединения;

• пайка проводников, обеспечивающая прочное и стабильное электрическое соединение;

• приборное исполнение с прямым патрубком;

• применение в аппаратуре, работающей при вибрационных и механических воздействиях.

Что учитывать при монтаже

Перед установкой вилки 2РТ32ПК12НШ1-А необходимо сверить контактную схему с ответной частью разъёма и электрической документацией оборудования. Важно не превышать допустимую токовую нагрузку для контактов каждого диаметра: до 10 А для контактов Ø 1,5 мм и до 25 А для контактов Ø 2,5 мм.

При пайке следует избегать перегрева контактных элементов и попадания припоя на изоляционные поверхности. Провода желательно укладывать без чрезмерного натяжения, а кабель закреплять так, чтобы механическая нагрузка не передавалась непосредственно на паяные соединения. После монтажа рекомендуется проверить отсутствие коротких замыканий, сопротивление изоляции и правильность распиновки.

2РТ32ПК12НШ1-А — практичное решение для создания разъёмных соединений в оборудовании, где требуется передавать питание и сигналы через единый многоконтактный интерфейс. Сочетание 12 контактов, резьбовой фиксации, пайки и устойчивой цилиндрической конструкции делает эту приборную вилку востребованной в профессиональной электротехнике и промышленной электронике.
