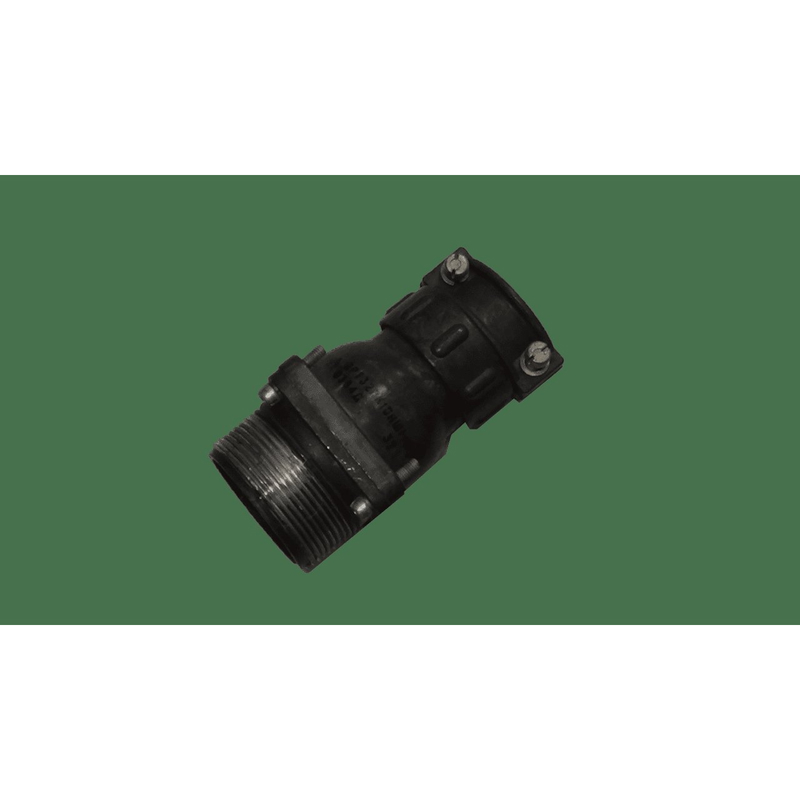

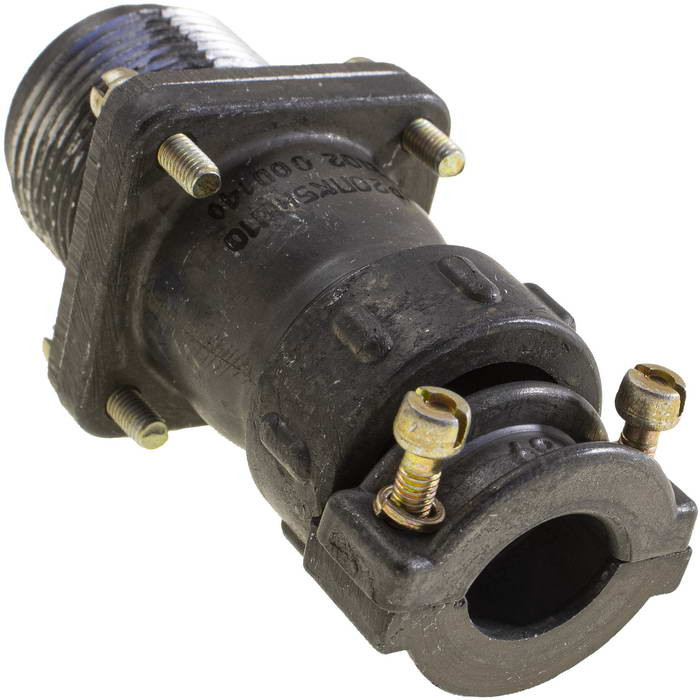

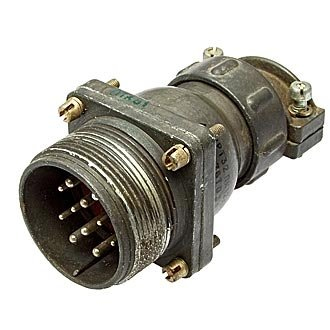

2РТ32ПК12НГ1-А

2РТ32ПК12НГ1-А — это приборная розетка разъёма серии 2РТ, предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется для внутреннего и наружного применения (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 12 — количество контактов (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), НГ1 — конструктивные особенности гайки патрубка, -А — модификация.

Технические характеристики

Розетка выдерживает рабочий ток до 10 А на контакты 1,5 мм и до 25 А на контакты 2,5 мм, с максимальным напряжением постоянного тока до 700 В. Сопротивление контактов составляет не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм), сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Контакты покрыты серебром для обеспечения низкого переходного сопротивления и долговечности.

Надёжность и условия эксплуатации

Количество циклов сочленения-расчленения — 500, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет. Температурный диапазон от -60°C до +180°C (с учётом перегрева контактов), устойчива к пониженному давлению до 1,3·10^{-4} Па.

Механическая стойкость

Выдерживает синусоидальную вибрацию (1–1000 Гц, до 100 м/с²), механические удары (одиночный до 10 000 м/с², многократный до 1500 м/с²) и линейную нагрузку до 2000 м/с².

Описание

Назначение и конструктивное исполнение

2РТ32ПК12НГ1-А — это приборная розетка разъёма серии 2РТ, предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для внутреннего и наружного применения при условии защиты от пыли и влаги в климатическом исполнении УХЛ. Розетка обеспечивает стабильный электрический контакт в составе разъёмных соединений и рассчитана на длительную эксплуатацию в составе стационарного и мобильного оборудования.

Конструктивно розетка относится к приборной части с прямым патрубком. Условный размер корпуса — 32. Контактная группа включает 12 контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое сочетание позволяет в одном соединителе передавать сигнальные и силовые цепи, не прибегая к установке дополнительных разъёмов. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость в течение всего срока службы.

В обозначении изделия индекс НГ1 указывает на конструктивные особенности гайки патрубка, а литера А обозначает модификацию. Такая маркировка позволяет однозначно идентифицировать исполнение розетки при подборе ответной части и монтаже в аппаратуру.

Технические характеристики

Электрические параметры изделия определяются диаметром контактных элементов. Контакты диаметром 1,5 мм рассчитаны на рабочий ток до 10 А. Контакты диаметром 2,5 мм выдерживают ток до 25 А. Максимальное напряжение постоянного тока составляет до 700 В. Сопротивление контактов не превышает 2,5 мОм для элементов диаметром 1,5 мм и 1 мОм для элементов диаметром 2,5 мм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм.

Розетка сохраняет работоспособность в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 180 градусов Цельсия с учётом перегрева контактов. Изделие устойчиво к пониженному атмосферному давлению до 1,3 умноженное на 10 в минус четвёртой степени Па, что допускает применение в аппаратуре, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Надёжность и механическая стойкость

Розетка рассчитана на 500 циклов сочленения-расчленения без потери эксплуатационных характеристик. Минимальная наработка составляет 1000 часов. Срок хранения изделия — не менее 20 лет, что подтверждает стабильность материалов и покрытий при длительном складском хранении.

Механическая прочность соответствует требованиям для аппаратуры, работающей в условиях вибрационных и ударных нагрузок. Розетка выдерживает:

синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате;
одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате;
многократные механические удары с ускорением до 1500 метров на секунду в квадрате;
линейную нагрузку до 2000 метров на секунду в квадрате.

Указанные характеристики позволяют применять розетку в составе бортовой, промышленной и измерительной аппаратуры, где предъявляются повышенные требования к виброустойчивости и ударопрочности соединителей.

Применение

2РТ32ПК12НГ1-А используется при построении разъёмных соединений в радиоэлектронных блоках, измерительных приборах, системах связи и управления. Смешанная контактная группа расширяет область применения изделия: цепи с контактами диаметром 1,5 мм подходят для передачи сигналов и управления, цепи с контактами диаметром 2,5 мм — для подключения питания и сильноточных линий.

При монтаже розетки следует обеспечивать защиту от прямого попадания пыли и влаги, если изделие эксплуатируется вне герметичных корпусов. Климатическое исполнение УХЛ допускает применение в районах с умеренным и холодным климатом. Подбор ответной вилки выполняется по типу соединителя 2РТ, условному размеру корпуса 32 и количеству контактов 12.

Артикул изделия — 4601. Розетка поставляется как самостоятельная сборочная единица, готовая к установке в аппаратуру. Подключение проводников выполняется в соответствии с принятой схемой распайки конкретного устройства.
