Назначение изделия

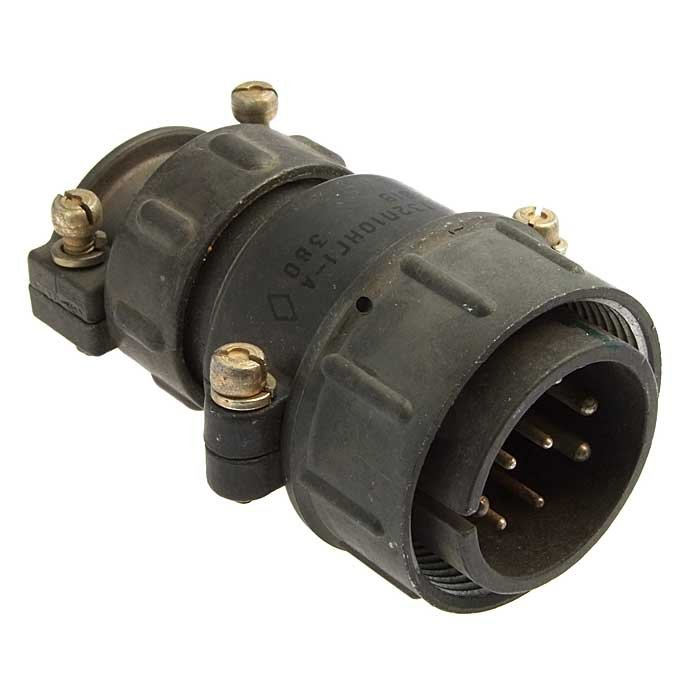

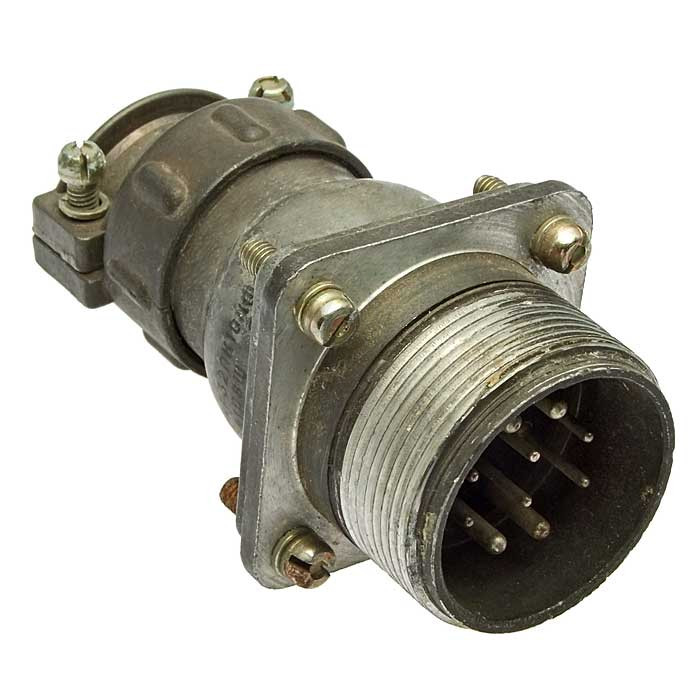

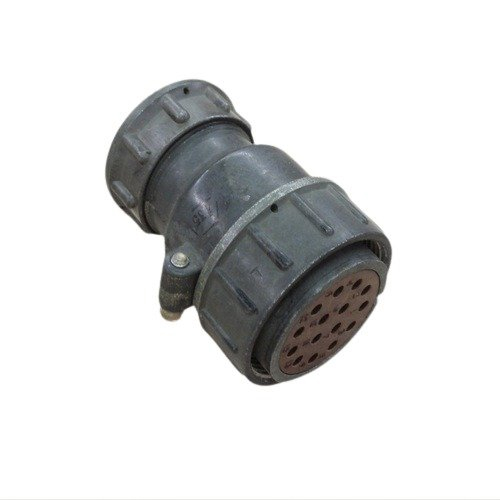

Кабельная вилка 2РТ32ПК10НШ1-А относится к серии цилиндрических соединителей 2РТ и предназначена для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется при монтаже кабельных трасс, где требуется разъёмное соединение с ответной блочной или кабельной розеткой соответствующего типоразмера. Конструкция вилки ориентирована на работу с неэкранированным кабелем, что определяет её использование в схемах с умеренными требованиями к защите от электромагнитных помех. Соединитель допускает многократные циклы сочленения и расчленения, сохраняя стабильность электрических параметров в пределах заявленных характеристик.

Изделие востребовано при производстве и ремонте промышленного оборудования, измерительных комплексов, систем связи и аппаратуры специального назначения, где необходимы надёжные разъёмные соединения с токовой нагрузкой до 10 А на отдельный контакт малого диаметра. Конструктив рассчитан на эксплуатацию в жёстких климатических условиях, включая воздействие пониженных и повышенных температур окружающей среды.

Подтверждённые особенности

Кабельная вилка 2РТ32ПК10НШ1-А имеет условный размер корпуса 32 и оснащена десятью контактами. Сочетание контактов предусматривает наличие шести контактов диаметром 1,5 мм и четырёх контактов диаметром 2,5 мм. Максимальная токовая нагрузка на одиночный контакт составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм. Максимальная общая токовая нагрузка не превышает 160 А. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Соединитель выполнен в негерметичном исполнении и соответствует климатическому исполнению УХЛ. Материал контактов — серебро или никель, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Изделие допускает до 500 циклов сочленений-расчленений, а минимальная наработка составляет не менее 1000 часов. Рабочий диапазон температур окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия.

Ключевые параметры

• Тип соединителя: вилка кабельная.
• Условный размер корпуса: 32.
• Количество контактов: 10.
• Вид гайки патрубка: для неэкранированного кабеля.
• Вид контактов: вилка.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: не менее 1000 часов.
• Климатическое исполнение: УХЛ.

Применение

Кабельная вилка 2РТ32ПК10НШ1-А применяется при сборке и модернизации радиоэлектронных блоков, где требуется разъёмное подключение внешних кабелей с неэкранированной оболочкой. Изделие устанавливается на оконечную часть кабеля и обеспечивает надёжный контакт с ответной частью соединителя при стационарном или периодическом соединении. Благодаря возможности многократных переподключений вилка подходит для контрольно-измерительного оборудования, испытательных стендов и аппаратуры, обслуживание которой предполагает регулярное отсоединение кабельных линий.

Рабочие характеристики позволяют использовать вилку в сетях постоянного и переменного тока в пределах заявленных токовых нагрузок. Диапазон температур эксплуатации от минус 60 до плюс 100 градусов Цельсия делает изделие пригодным для установки в неотапливаемых помещениях, на подвижных объектах и в составе оборудования, работающего в условиях значительных перепадов температуры. Соединитель не предназначен для герметичного применения, поэтому при монтаже следует учитывать условия окружающей среды и исключать прямое попадание влаги на контактную группу.

При выборе ответной части необходимо учитывать условный размер корпуса 32, количество контактов 10 и вид контактов, чтобы обеспечить корректное сочленение. Артикул изделия — 4596. Категория товара — 2РТ32. Приёмка — «5».
