2РТ32ПК10НГ1-А

Цена:

1100 ₽

Технические характеристики

2РТ32ПК10НГ1-А

2РТ32ПК10НГ1-А — это приборная розетка разъёма серии 2РТ, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка обозначения

Она имеет условный размер корпуса 32, прямой патрубок (ПК), 10 контактов, гайку для неэкранированного кабеля (НГ) и покрытие контактов серебром (отсутствие буквы Н). Контакты включают 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм.

Технические характеристики

Рабочий ток на контакт: 10 А для Ø1,5 мм и 25 А для Ø2,5 мм; максимальное напряжение постоянного тока — до 700 В. Сопротивление контактов — не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм); сопротивление изоляции — не менее 1000 МОм. Количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

Условия эксплуатации

Климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги). Температурный диапазон — от -60°C до +180°C (с учётом перегрева контактов); пониженное давление — 1,3·10^{-4} Па. Выдерживает вибрацию 1–1000 Гц с ускорением 100 м/с², удар одиночного действия 10 000 м/с² и многократного — 1500 м/с².

Описание

Назначение

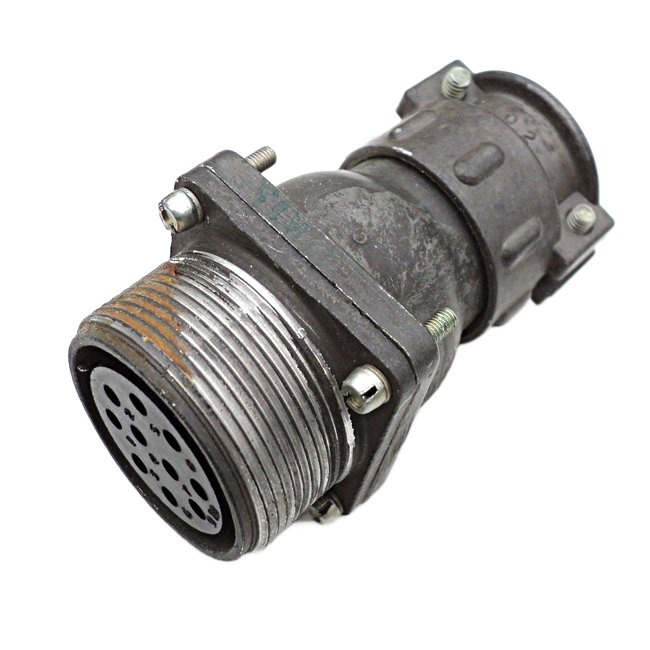

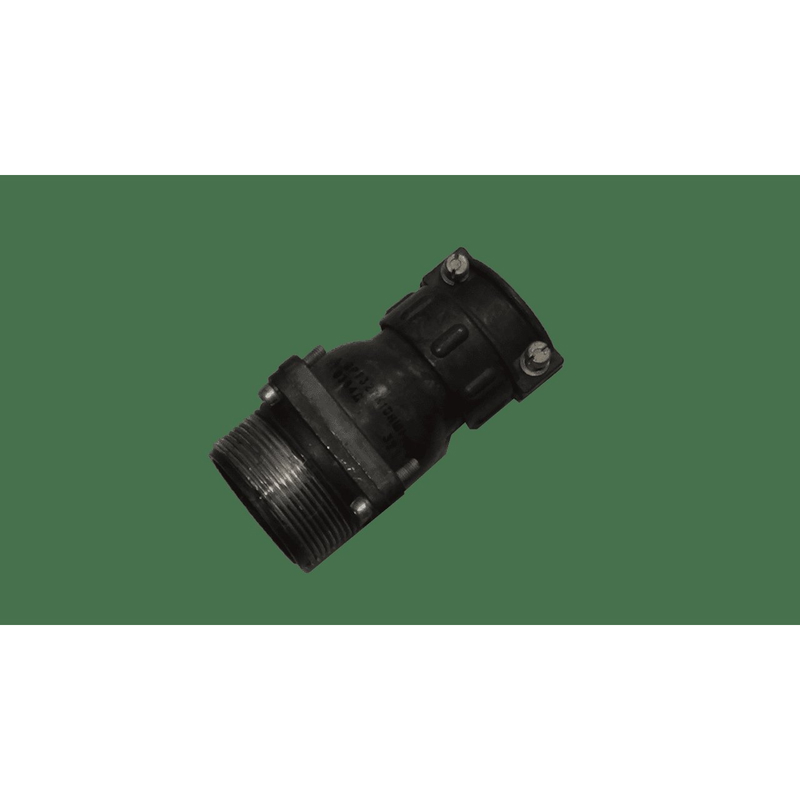

Приборная розетка 2РТ32ПК10НГ1-А относится к серии электрических соединителей 2РТ и предназначена для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения. Изделие обеспечивает разъёмное соединение электрических цепей постоянного тока и применяется при компоновке блоков, стоек, шкафов и отдельных узлов аппаратуры, где требуется надёжный электрический контакт с возможностью многократного сочленения и расчленения.

Конструктивно розетка выполнена в корпусе условного размера 32 с прямым патрубком и гайкой, рассчитанной на подключение неэкранированного кабеля. Десять контактов изделия распределены по двум типоразмерам: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Контактные поверхности имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления в процессе эксплуатации.

Технические характеристики

Электрические параметры розетки рассчитаны на работу в цепях с рабочим током до 10 А на контакт диаметром 1,5 мм и до 25 А на контакт диаметром 2,5 мм. Максимальное напряжение постоянного тока составляет до 700 В. Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм.

Механическая надёжность изделия подтверждена ресурсом в 500 циклов сочленений-расчленений. Минимальная наработка составляет 1000 часов, что позволяет использовать розетку в аппаратуре длительного применения с периодическим обслуживанием и перекоммутацией.

Условия эксплуатации

Изделие изготовлено в климатическом исполнении УХЛ и допускает применение как внутри помещений, так и вне их при условии защиты от прямого воздействия пыли и влаги. Диапазон рабочих температур составляет от минус 60 до плюс 180 градусов Цельсия с учётом допустимого перегрева контактов при протекании номинальных токов.

Розетка сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умножить на 10 в минус четвёртой степени паскаля, что соответствует условиям разреженной атмосферы. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением 100 метров в секунду за секунду.

Механическая стойкость

Конструкция соединителя рассчитана на воздействие механических нагрузок, характерных для бортовой и наземной аппаратуры. Розетка выдерживает удар одиночного действия с ускорением 10000 метров в секунду за секунду, а также многократные удары с ускорением 1500 метров в секунду за секунду. Такие показатели обеспечивают сохранение целостности корпуса и стабильность контактных соединений при транспортировке и эксплуатации в условиях вибраций и ударных воздействий.

Конструктивные особенности

Серия соединителя: 2РТ
Условный размер корпуса: 32
Тип патрубка: прямой
Количество контактов: 10
Тип крепления кабеля: гайка для неэкранированного кабеля
Покрытие контактов: серебро
Диаметры контактов: 1,5 мм (6 штук) и 2,5 мм (4 штуки)

Сочетание указанных параметров делает розетку 2РТ32ПК10НГ1-А универсальным решением для построения разъёмных соединений в аппаратуре, где одновременно требуется передача сигнальных цепей и цепей питания с повышенными токовыми нагрузками.
