Назначение и область применения

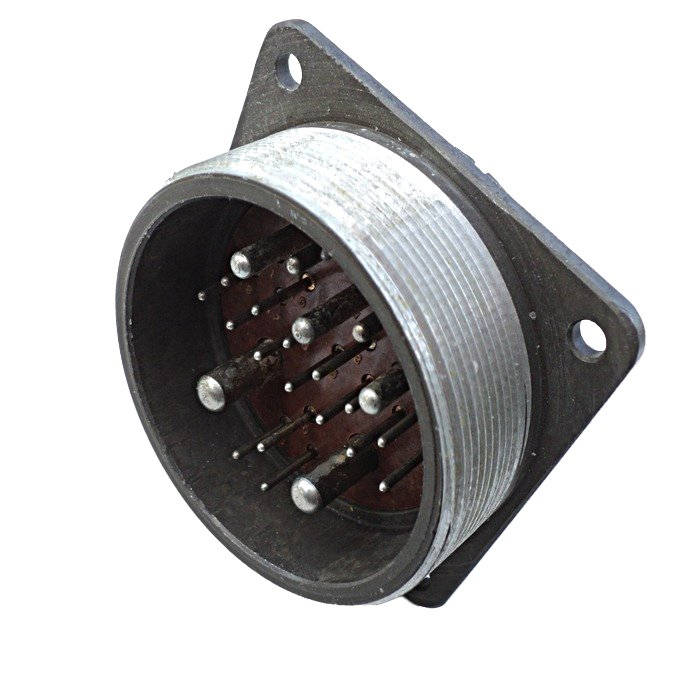

Вилка блочная 2РТ32ПК10ЭШ1-А с кожухом представляет собой соединительный элемент, предназначенный для монтажа с экранированными или неэкранированными кабелями в электрических цепях. Изделие относится к категории 2РТ32 и применяется для коммутации силовых и сигнальных линий в составе электротехнического оборудования.

Соединитель рассчитан на работу как в сетях постоянного, так и переменного тока частотой до 3 МГц при напряжении до 850 В. Это позволяет использовать вилку в широком спектре задач — от промышленных установок до аппаратуры связи и контрольно-измерительных систем.

Конструкция обеспечивает возможность применения изделия как внутри помещений, так и снаружи. При наружном размещении требуется дополнительная защита от прямого попадания пыли и воды, что соответствует климатическому исполнению УХЛ. Приёмка изделия — «5», что подтверждает прохождение контроля в соответствии с установленными требованиями.

Технические характеристики

Вилка блочная 2РТ32ПК10ЭШ1-А имеет условный размер корпуса 32 и оснащена десятью контактами. Контактная группа включает 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такое сочетание позволяет раздельно коммутировать силовые и сигнальные цепи в рамках одного соединителя.

Электрические параметры контактов:

• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — до 10 А
• Максимальная токовая нагрузка на одиночный контакт диаметром 2,5 мм — до 25 А
• Общая максимальная токовая нагрузка — до 160 А

Контактные элементы выполнены из серебра или никеля, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Сопротивление изоляции составляет не менее 5000 МОм. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.

Конструктивные особенности и совместимость

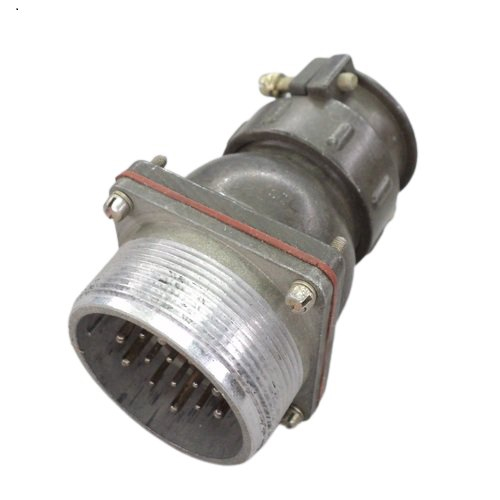

Изделие имеет конструкцию с прямым патрубком и комплектуется кожухом, что обеспечивает дополнительную механическую защиту места сочленения. Вилка предназначена для работы с экранированными кабелями и обеспечивает надёжное соединение с защитой электрических цепей от внешних воздействий.

Ответными частями для данной вилки блочной выступают розетки кабельные, в частности 2РТ32П10ЭШ1-А. Совместимость также обеспечивается с приборными розетками соответствующего типоразмера. При подборе ответной части необходимо учитывать количество контактов, их диаметры и схему расположения.

Комплектация и артикул

Артикул изделия — 4600. Вилка поставляется с кожухом, входящим в комплект. Изделие готово к монтажу на кабель и последующей установке в составе оборудования. Применение блочной вилки упрощает подключение кабельных линий и сокращает время на техническое обслуживание соединительных узлов.
